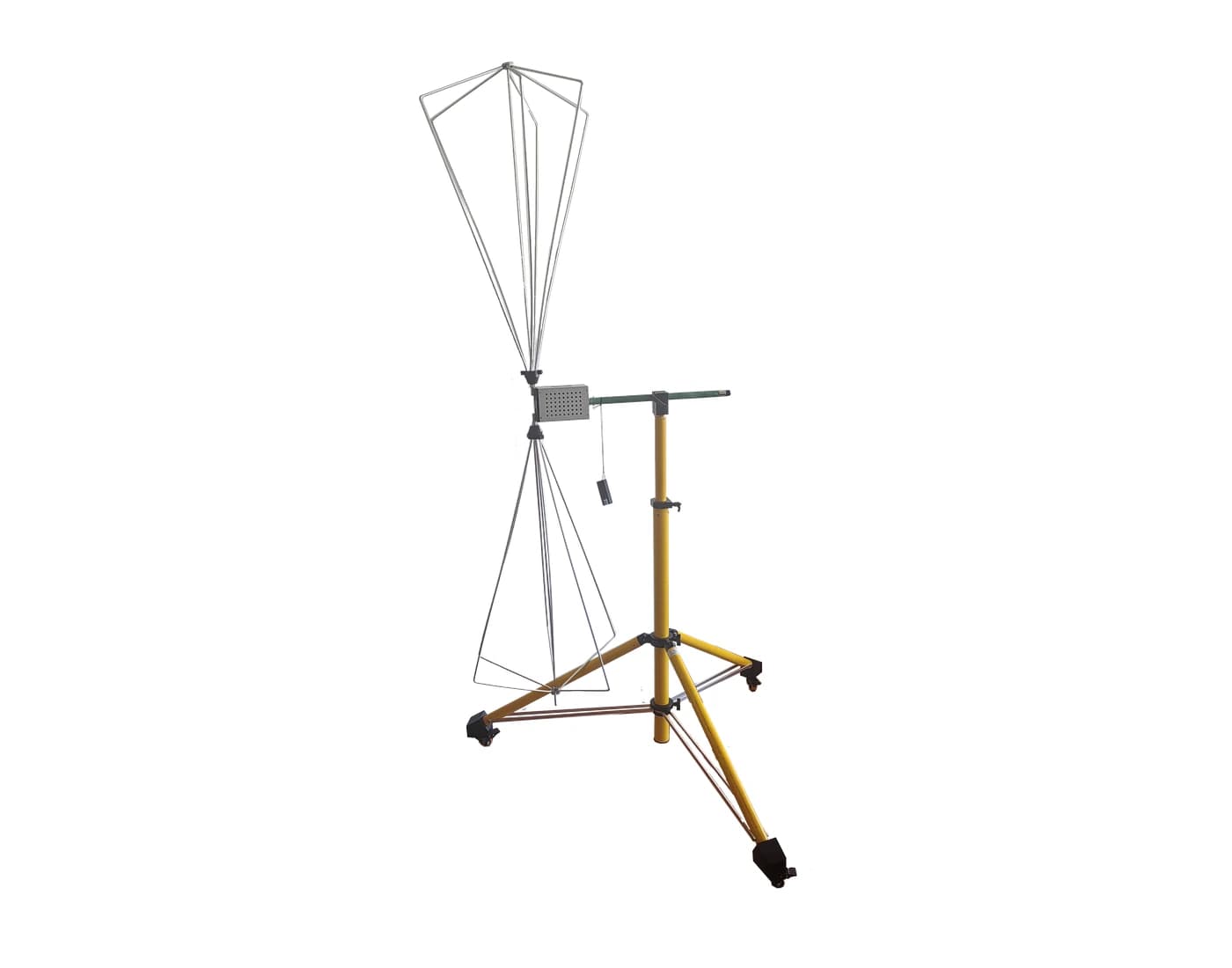

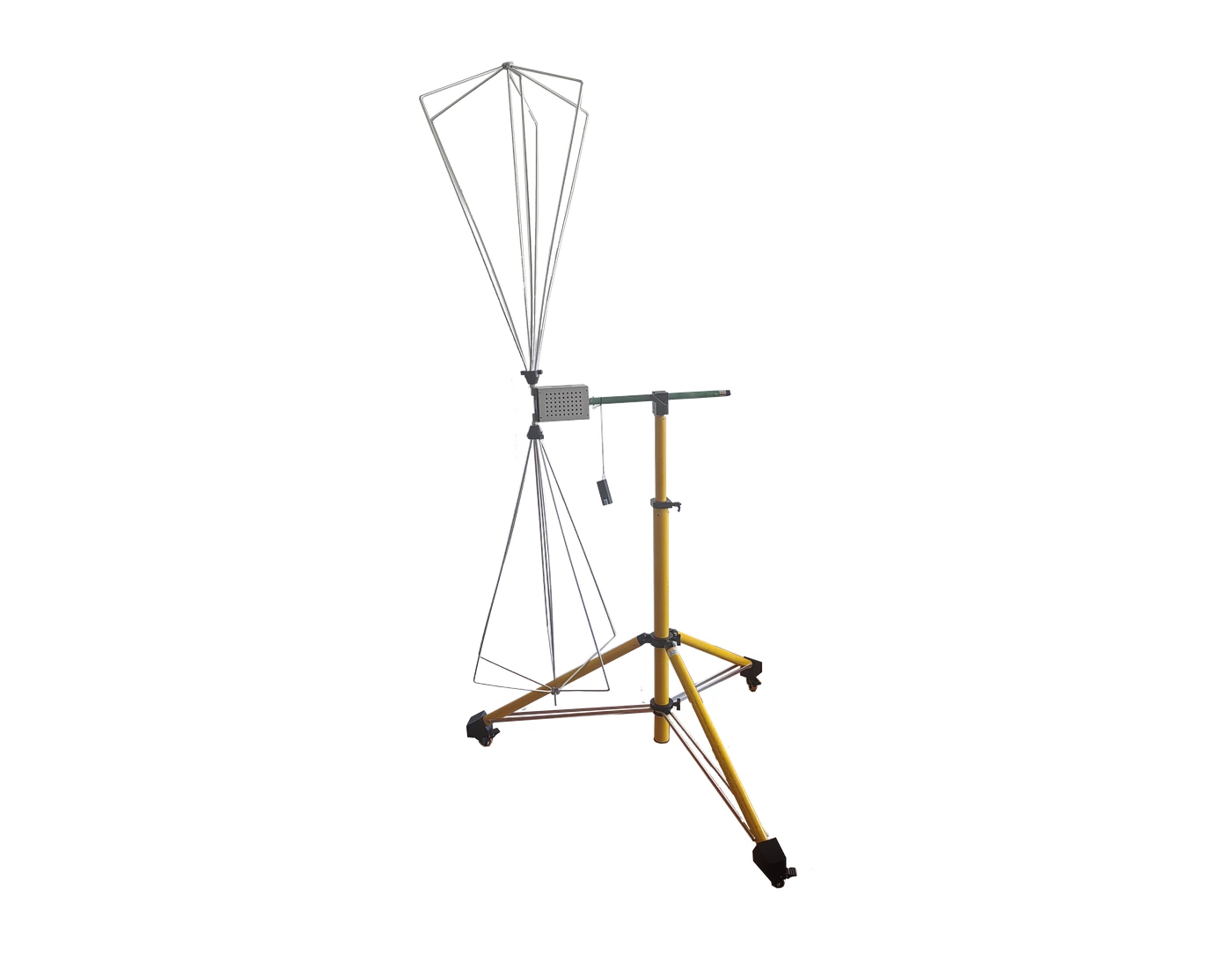

大功率双锥天线
ZN30505A-S
大功率双锥天线
覆盖 30-200 MHz，可在 1 m 距离、2500 W 输入时产生 200 V/m 场强，适合与 ZN30505K 组成分段方案替代 ZN30505M。
频率范围30-200 MHz
1 米处场强200 V/m
最大输入功率≤ 3 kW
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围30-200 MHz
阻抗50 Ω
驻波比 VSWR< 5（平均）
最大功率输入≤ 3 kW
1 米处场强200 V/m（2500 W，60-160 MHz）
天线极化水平 / 垂直
天线尺寸1976 × 932 × 544 mm
重量约 3 kg
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
