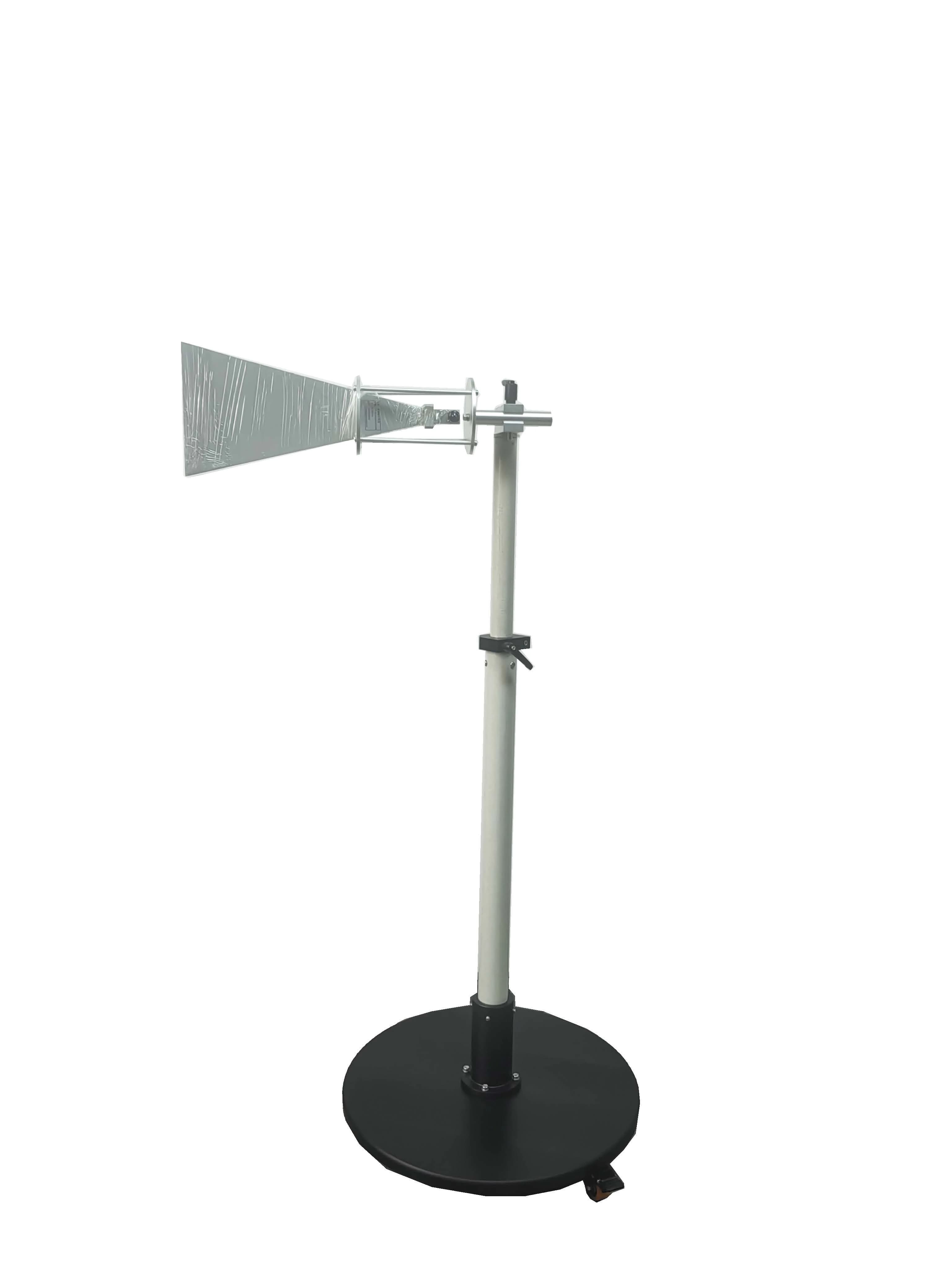

ZN30700B 双脊喇叭天线

微波双脊喇叭天线

ZN30700B

双脊喇叭天线

覆盖 6-18 GHz 微波频段，低驻波、高增益，并具备 300 W 最大承受功率。

频率范围6-18 GHz

增益17.1-20.8 dBi

最大承受功率300 W

咨询配置下载数据手册 010-64357789

SERIES POSITION

RS103 系列中的频段位置

查看完整系列方案

ZN30601B10 kHz–100 MHz ZN30505M80 MHz–1.5 GHz ZN30505A-S30 MHz–200 MHz ZN30505K150 MHz–1.5 GHz ZN30700A1 GHz–6 GHz ZN30700B6 GHz–18 GHz ZN30702A18 GHz–26.5 GHz ZN30703A26.5 GHz–40 GHz ZN30705A33 GHz–50 GHz ZN30706A50 GHz–70 GHz

TECHNICAL SPECIFICATIONS

主要技术指标

以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。

频率范围6-18 GHz

输出阻抗50 Ω，N 型座

平均驻波比< 1.5

增益范围17.1-20.8 dBi

天线系数28.7-34.5 dB/m

前后比> 25 dB

极化隔离> 25 dB

最大承受功率300 W

工作位置水平 / 垂直

天线重量约 1.2 kg

CONFIGURATION INQUIRY

确认这款天线是否适合您的测试链路

请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
