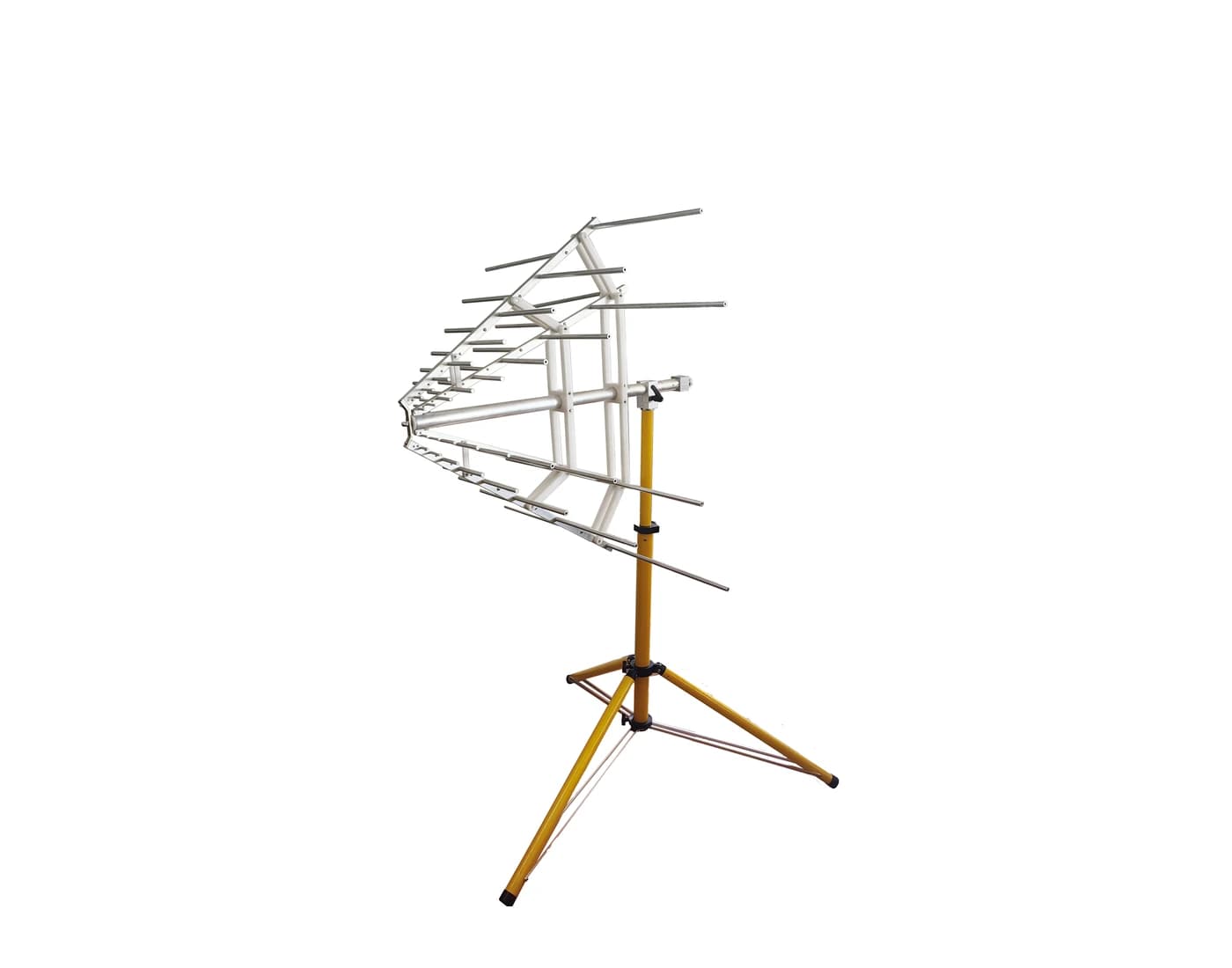

堆叠对数周期天线
ZN30505K
堆叠对数周期天线
覆盖 150 MHz-1.5 GHz，最大输入功率 3000 W，适合高场强 EMS 测试，可与 ZN30505A-S 组成 30 MHz-1.5 GHz 分段方案。
频率范围150 MHz-1.5 GHz
典型增益8 dBi
最大输入功率3000 W
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围150 MHz-1.5 GHz
极化方式线性
交叉极化> 30 dB（200 MHz-1.5 GHz）
前后比> 16 dB
阻抗50 Ω（7/16 型连接器）
驻波比 VSWR< 1.5（平均值）
最大输入功率3000 W
天线增益8 dBi（典型值）
3 dB 波束宽度E 面 64°-53° / H 面 63°-44°
天线尺寸970 × 925 × 960 mm
重量约 6.7 kg
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
