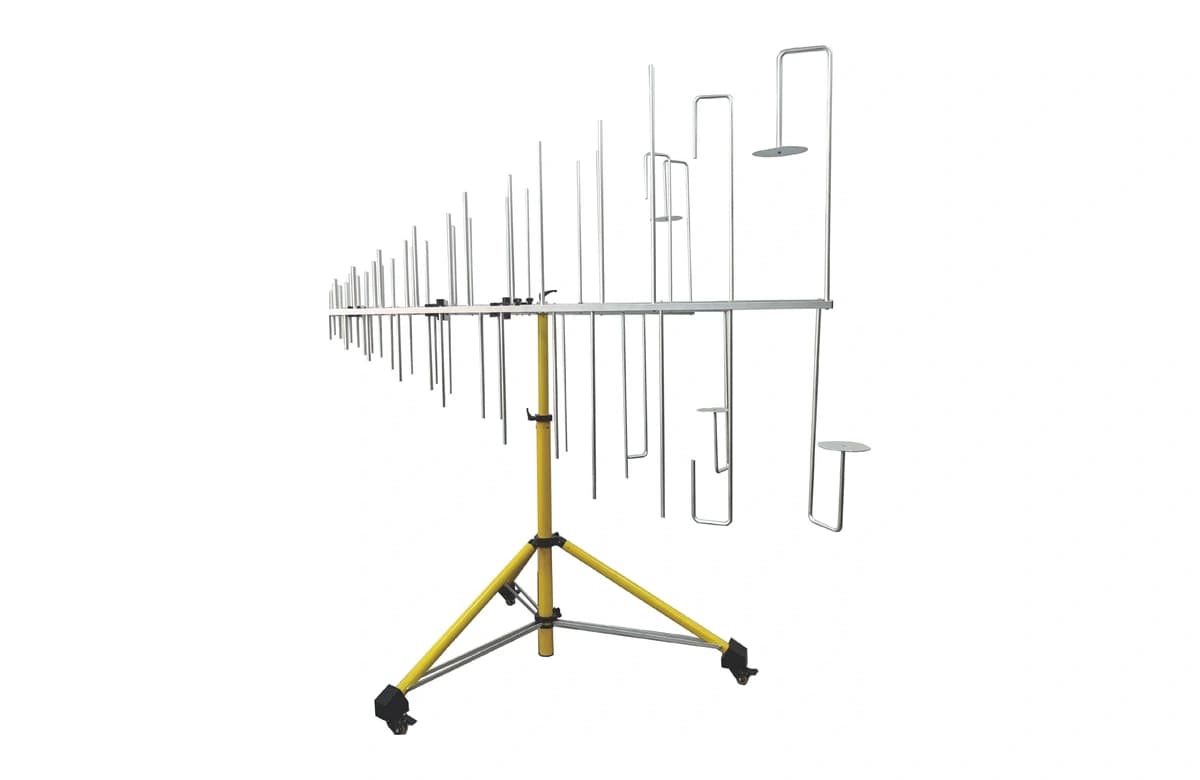

堆叠对数周期宽带天线
ZN30505M
堆叠对数周期宽带天线
覆盖 80 MHz-1.5 GHz，可产生 200 V/m 高场强；N 型与 7/16 接口对应不同连续功率能力。
频率范围80 MHz-1.5 GHz
典型增益9 dBi
连续输入功率最高 2 kW
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围80 MHz-1.5 GHz
极化方式线性
交叉极化> 30 dB
前后比> 16 dB
阻抗50 Ω，N / 7/16
驻波比< 1.5（平均典型值）
输入功率N 型连续 1 kW；7/16 连续 2 kW
典型增益9 dBi
天线尺寸1.78 × 1.41 × 1.50 m
天线重量12 kg
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
