低频大功率发射天线
ZN30601B

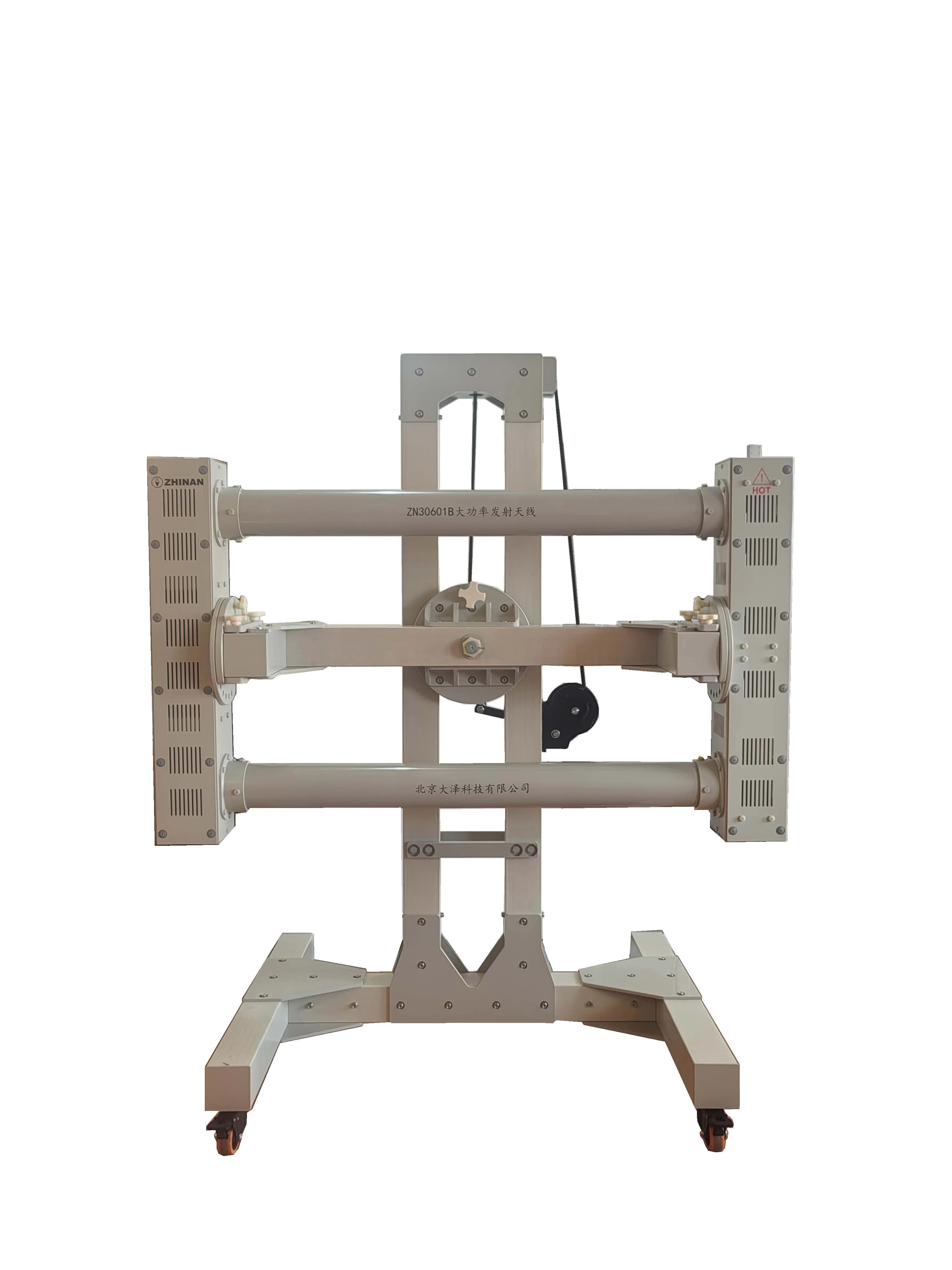

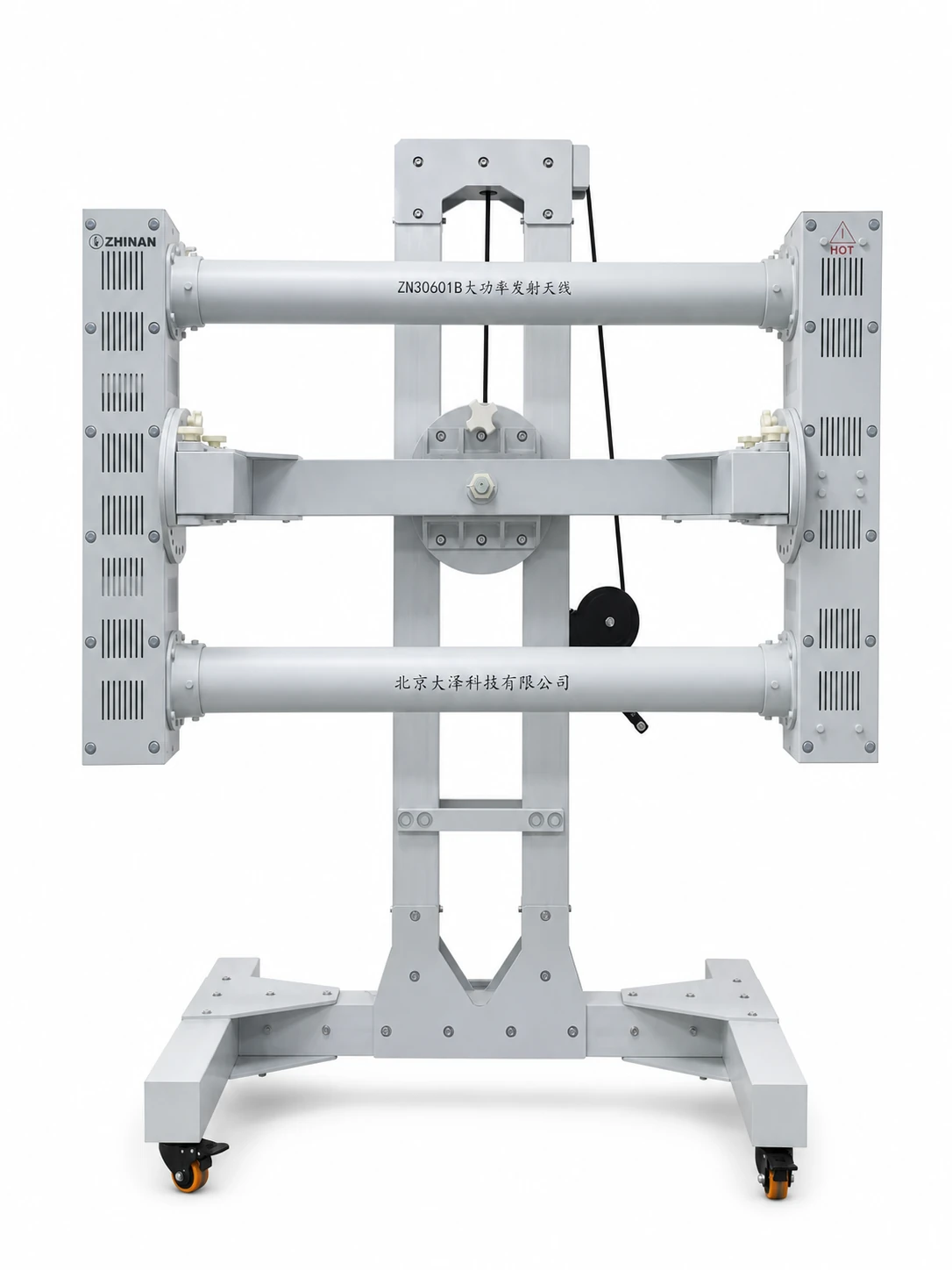

低频大功率发射天线
覆盖 RS103 低频段，距天线中心 0.4 m 可产生 200 V/m 场强，适合移动式 EMC 系统与外场测试。
频率范围10 kHz-100 MHz
典型场强0.4 m / 200 V/m
注入功率≤ 2.5 kW
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围10 kHz-100 MHz
阻抗50 Ω
输入端口7/16 座
驻波比≤ 2（平均）
典型场强能力0.4 m 距离可产生 200 V/m
注入功率≤ 2.5 kW
工作位置水平 / 垂直可旋转
天线尺寸1500 × 900 × 230 mm
天线重量约 28 kg
天线架重量约 135 kg
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
