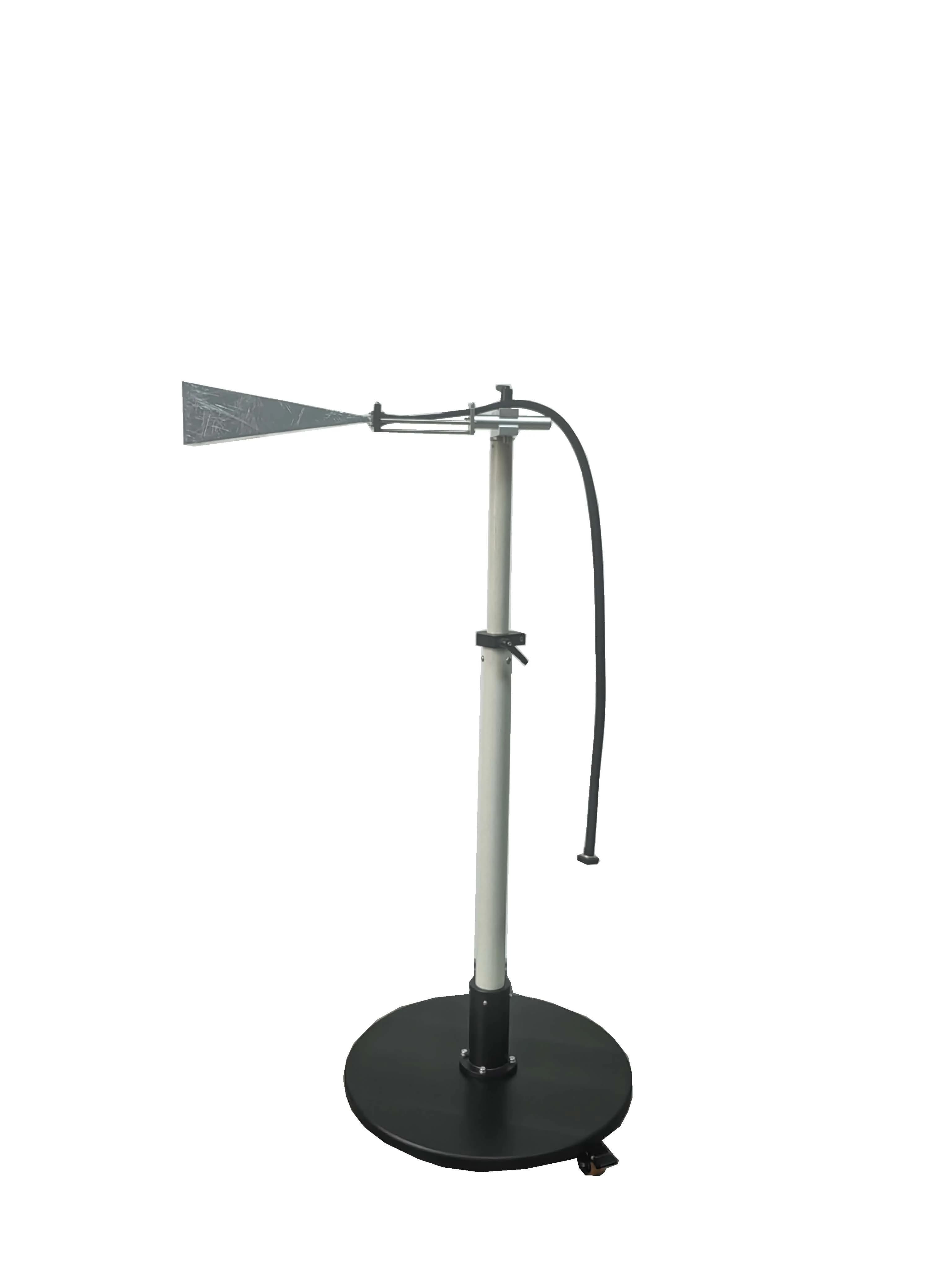

毫米波角锥发射天线
ZN30702A
毫米波角锥发射天线
高增益毫米波发射天线，用于 RS103 高频扩展和系统集成。
频率范围18-26.5 GHz
增益23.98-25.95 dBi
最大承受功率50 W
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围18-26.5 GHz
输出阻抗50 Ω，法兰 FBP220
驻波比≤ 1.3
增益范围23.98-25.95 dBi
天线系数31.14-32.79 dB/m
前后比> 25 dB
极化隔离> 25 dB
最大承受功率50 W
工作位置水平 / 垂直
天线重量约 0.35 kg
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
