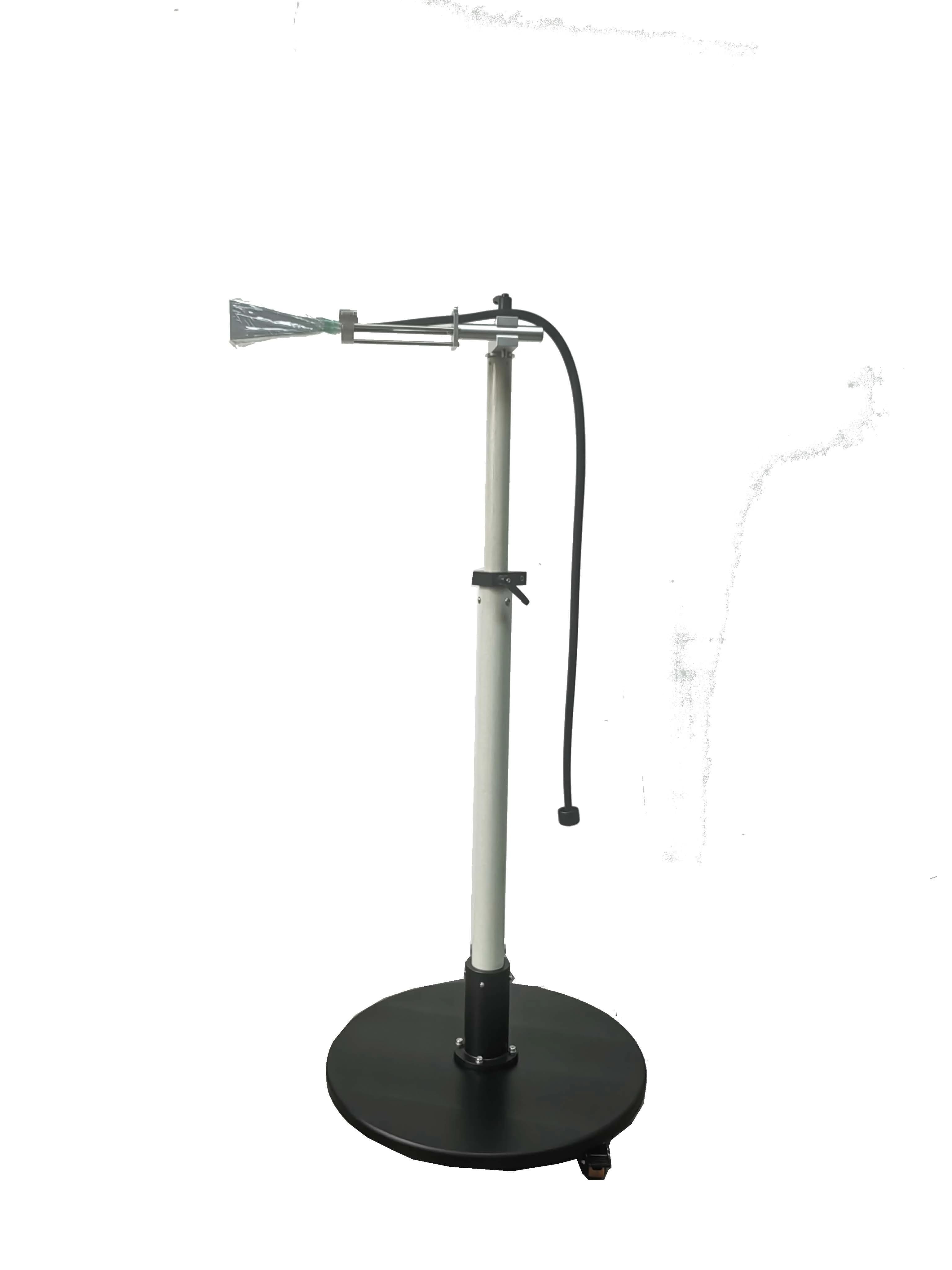

毫米波角锥测量天线
ZN30705A
毫米波角锥测量天线
可用于接收和发射测量；RE102 宣传册推荐用于 40-50 GHz 扩展，RS103 宣传册推荐用于 33-50 GHz 扩展，采用 UG383/U 法兰接口。
天线覆盖33-50 GHz
RE102 推荐40-50 GHz
RS103 推荐33-50 GHz
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
天线覆盖33-50 GHz
RE102 推荐段40-50 GHz
RS103 推荐段33-50 GHz
输出阻抗50 Ω，法兰 UG383/U
驻波比≤ 1.25
增益范围24.27-26.07 dBi
天线系数36.28-38.14 dB/m
前后比> 25 dB
极化隔离> 25 dB
最大功率≤ 20 W
工作位置水平 / 垂直
天线重量约 235 g
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
