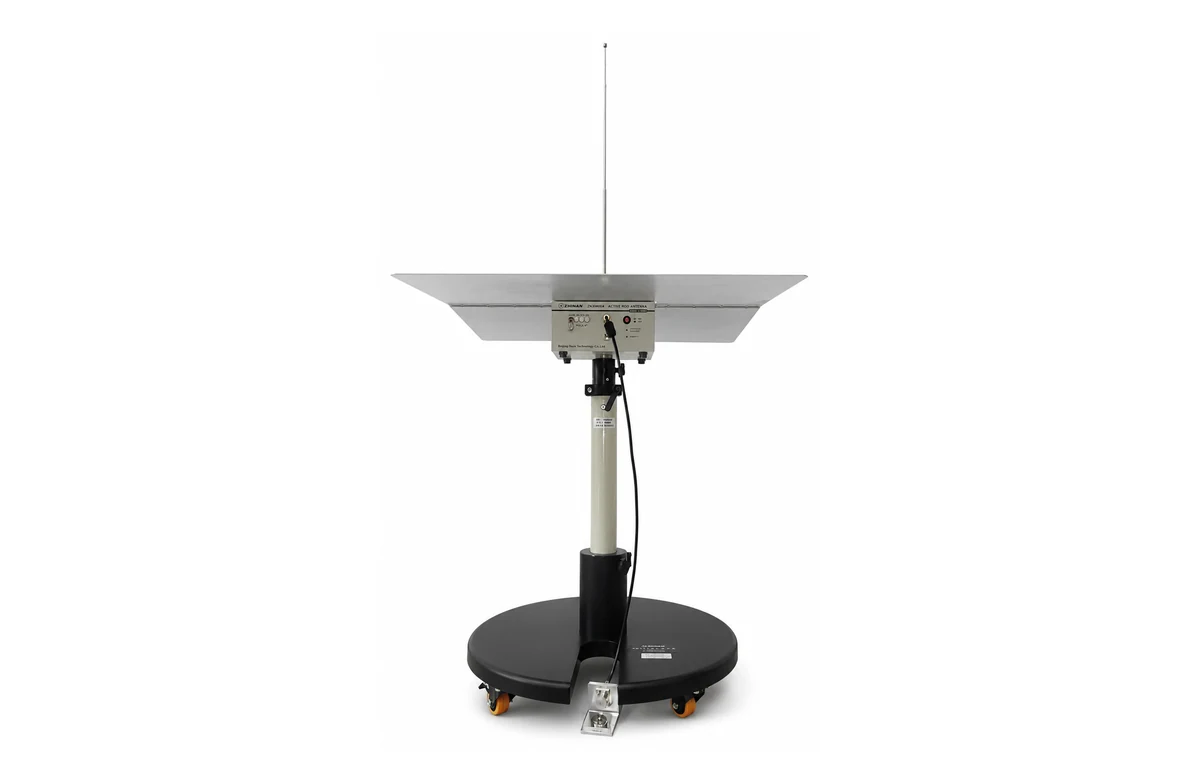

有源鞭状天线
ZN30800A
有源鞭状天线
用于 9 kHz-30 MHz 低频段接收测量，内置衰减器与过载指示，适合作为 RE102 系统的低频起始天线。
频率范围9 kHz-30 MHz
驻波比< 1.5
天线修正系数0 dB ±1 dB
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围9 kHz-30 MHz
天线修正系数0 dB ±1 dB
驻波比< 1.5
输出阻抗50 Ω，BNC 型
本底噪声< 14 dB
内部衰减器10 dB / 30 dB
测量误差动态范围内 ±1.5 dBμV/m
天线长度1.04 m
地线网面积0.61 m × 0.61 m
主机重量约 3.6 kg
