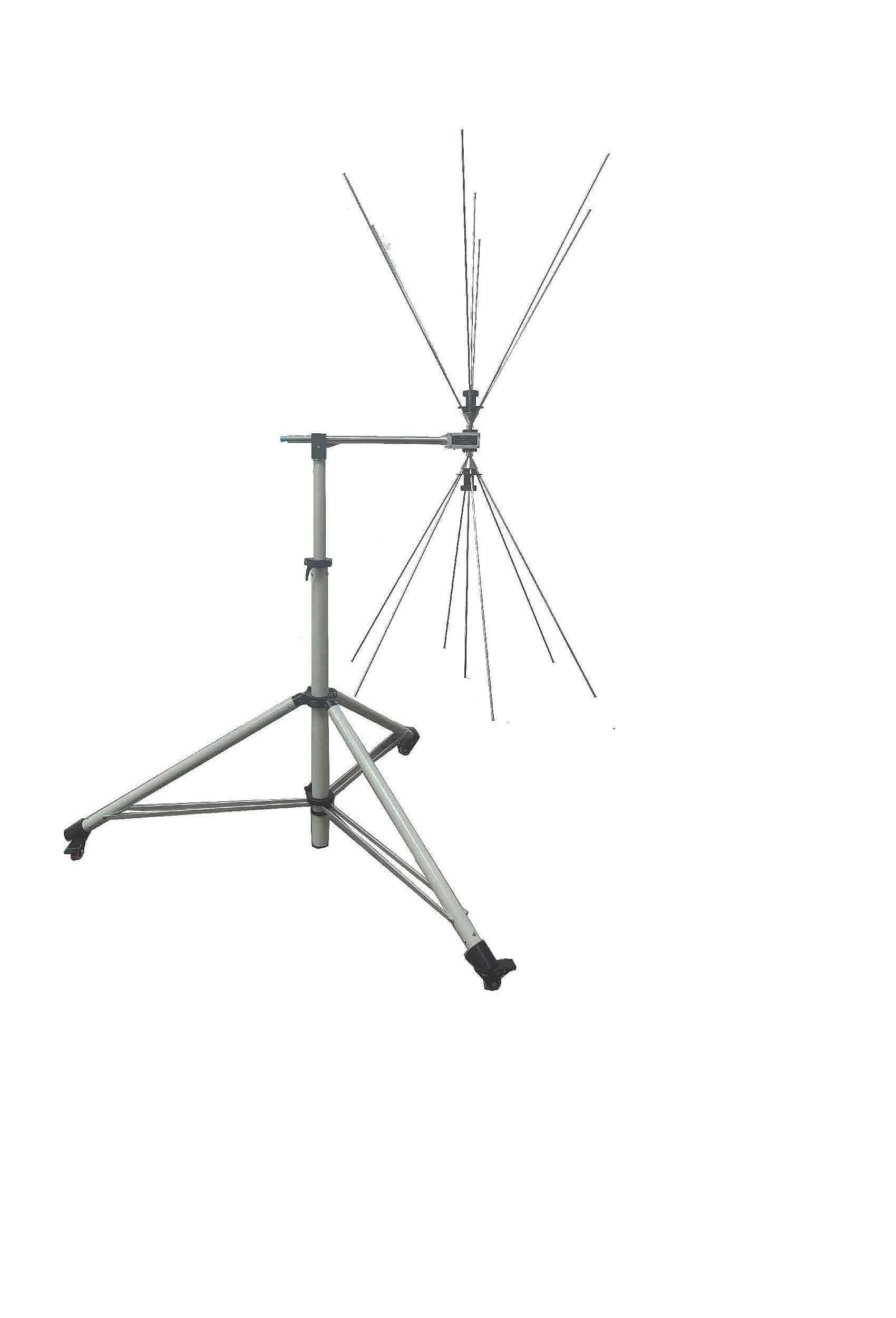

ZN30505A-A 双锥接收天线

双锥天线

ZN30505A-A

双锥接收天线

轻量、可折叠，适合 30-300 MHz 接收测量。该型号仅用于接收，不用于发射。

频率范围30-300 MHz

工作极化水平 / 垂直

天线重量约 2 kg

咨询配置下载数据手册 010-64357789

SERIES POSITION

RE102 系列中的频段位置

查看完整系列方案

ZN30800A9 kHz–30 MHz ZN30505A-A30 MHz–300 MHz ZN30505B-S200 MHz–2 GHz ZN307011 GHz–18 GHz ZN3070218 GHz–26.5 GHz ZN3070326.5 GHz–40 GHz ZN30705A33 GHz–50 GHz ZN30706A50 GHz–70 GHz

TECHNICAL SPECIFICATIONS

主要技术指标

以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。

频率范围30-300 MHz

输出阻抗50 Ω，N 型

驻波比< 4（平均）

天线系数随附校准数据 / 说明书曲线

工作位置水平 / 垂直

天线尺寸1370 × 909 × 850 mm

天线重量约 2 kg

包装箱尺寸860 × 460 × 190 mm

包装重量约 9 kg

使用限制仅用于接收，不用于发射

CONFIGURATION INQUIRY

确认这款天线是否适合您的测试链路

请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
