双脊喇叭天线
ZN30505B-S

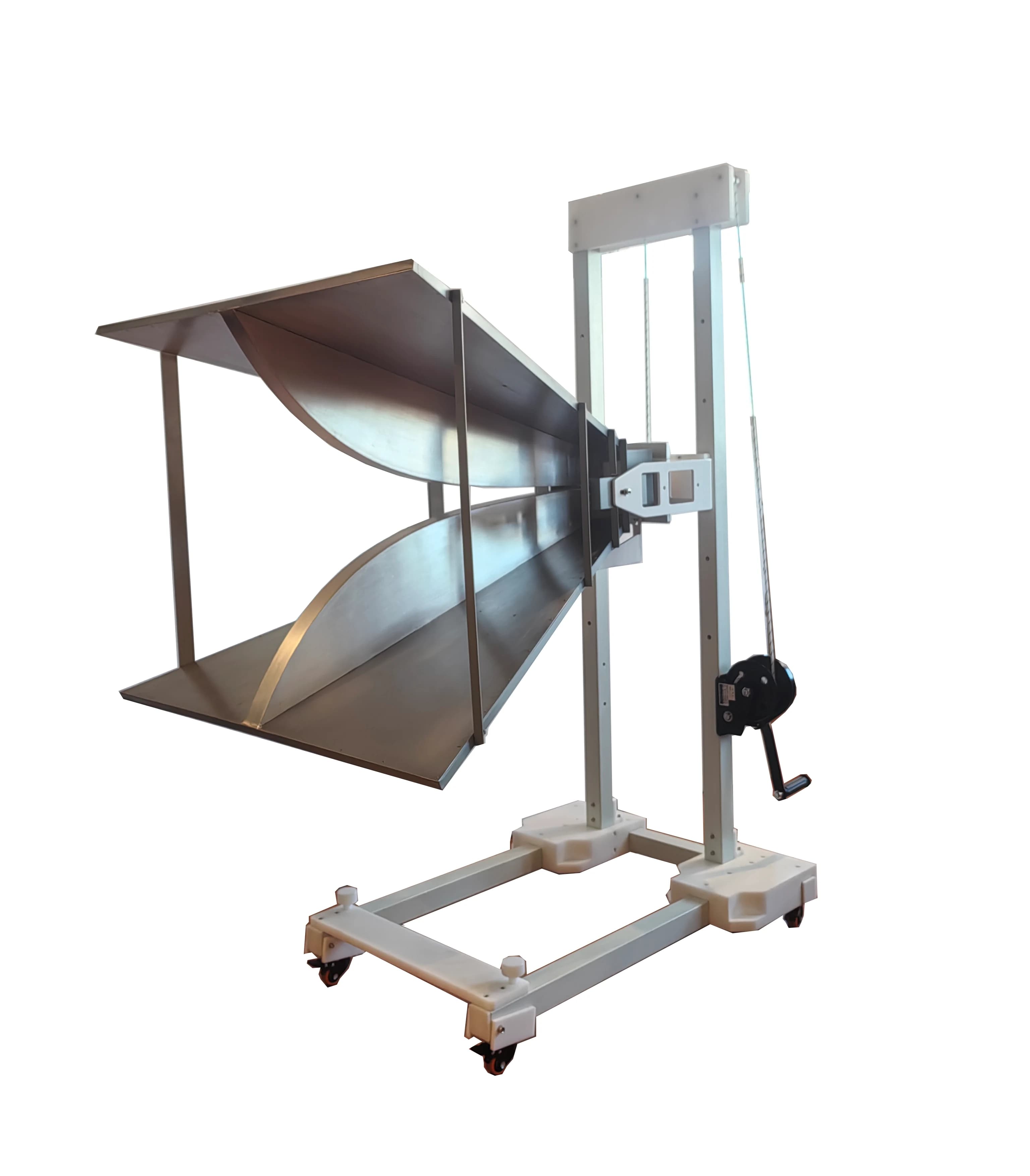

宽带双脊喇叭接收天线
大口径双脊结构覆盖 200 MHz-2 GHz，兼顾宽频带、低驻波和较高增益，适合作为 RE102 中高频段接收天线。
频率范围200 MHz-2 GHz
增益5-12 dBi
最大承受功率200 W
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围200 MHz-2 GHz
平均驻波比≤ 2
最大承受功率200 W
输入阻抗50 Ω，N 型座
增益5-12 dBi
3 dB 波束宽度E 面 45° / H 面 45°
天线净重约 13.7 kg
口径尺寸约 69.0 × 94.5 cm
材料铝，内表面氧化
RELATED MODELS
返回 RE102 系列 同系列相邻频段
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
