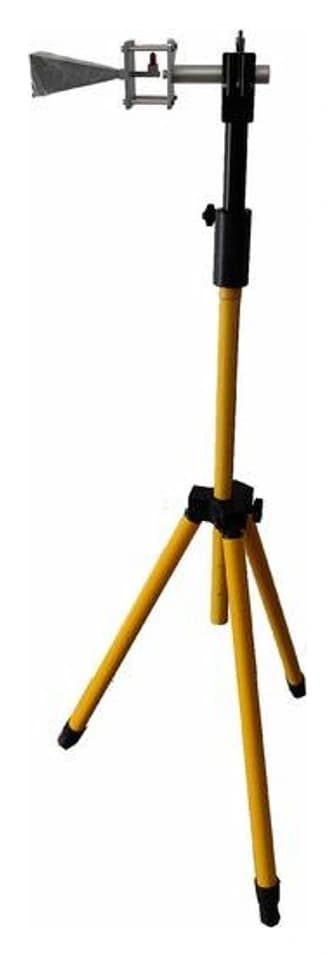

ZN30702 毫米波角锥接收天线

毫米波角锥天线

ZN30702

毫米波角锥接收天线

高增益、低驻波、轻量化结构，用于 RE102 毫米波扩展配置。

频率范围18-26.5 GHz

增益23.58-25.47 dBi

天线重量约 0.6 kg

咨询配置下载数据手册 010-64357789

SERIES POSITION

RE102 系列中的频段位置

查看完整系列方案

ZN30800A9 kHz–30 MHz ZN30505A-A30 MHz–300 MHz ZN30505B-S200 MHz–2 GHz ZN307011 GHz–18 GHz ZN3070218 GHz–26.5 GHz ZN3070326.5 GHz–40 GHz ZN30705A33 GHz–50 GHz ZN30706A50 GHz–70 GHz

TECHNICAL SPECIFICATIONS

主要技术指标

以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。

频率范围18-26.5 GHz

输出阻抗50 Ω，2.5 型座

驻波比≤ 1.5

前后比> 25 dB

极化隔离> 25 dB

最大承受功率50 W

工作位置水平 / 垂直

天线重量约 0.6 kg

增益范围约 23.58-25.47 dBi

天线系数约 31.73-33.21 dB/m

CONFIGURATION INQUIRY

确认这款天线是否适合您的测试链路

请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
