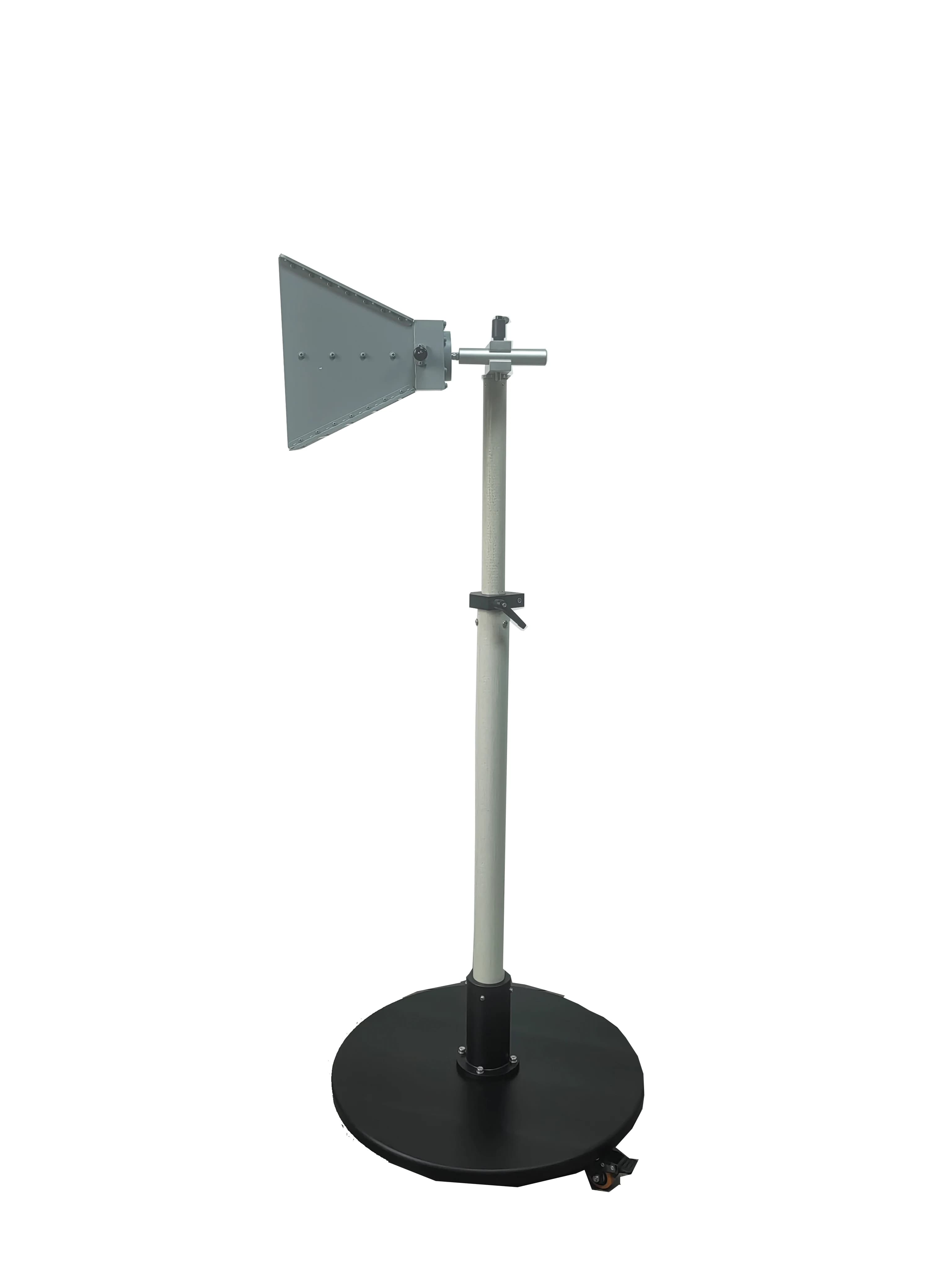

双脊喇叭天线
ZN30701
双脊喇叭测量天线
一副天线覆盖 1-18 GHz 微波频段，可用于接收和发射测量，适合减少高频系统换天线次数。
频率范围1-18 GHz
典型增益6.1-15.6 dBi
最大输入功率200 W
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围1-18 GHz
输出阻抗50 Ω，N 型座
前后比> 25 dB
极化隔离> 25 dB
最大输入功率200 W
工作位置水平 / 垂直
天线重量约 1.6 kg
口面尺寸约 24.2 × 13.6 cm
典型增益范围约 6.1-15.6 dBi
3 dB 波束宽度见产品说明书表格
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
