BCI 与 CDN 有什么区别？两种传导抗扰度方法的适用边界

做传导抗扰度测试时，客户经常会问一个问题：我这个项目到底用 CDN，还是用 BCI？两者看起来都能把射频骚扰信号耦合到线缆上，但它们并不是同一种方法，也不能随便互相替代。

CDN 通常指耦合/去耦网络，它把骚扰信号按规定方式耦合到被测端口，同时尽量阻止骚扰信号跑到辅助设备一侧。BCI 通常指大电流注入方法，通过电流注入钳在线束上感应干扰电流，再配合监测钳或校准夹具控制注入电平。

简单说，CDN 更像是“按端口定义的耦合网络”，BCI 更像是“按线束电流控制的注入方法”。实际选哪一种，要看标准、端口类型、线束结构和测试对象。

1. CDN 的核心：端口清楚，耦合和去耦一起完成

CDN 的全称通常理解为 Coupling/Decoupling Network，也就是耦合/去耦网络。它的作用有两层：一方面把射频骚扰信号耦合到被测设备端口，另一方面对辅助设备侧进行去耦，减少骚扰信号向外部设备扩散。

这种方法的特点是端口定义比较清楚。例如电源端口、信号端口、通信端口，不同端口会对应不同类型的 CDN。测试时，CDN 既是注入装置，也是端口阻抗和去耦路径的一部分。

因此 CDN 适合端口比较明确、线缆结构相对标准、标准方法已经规定耦合网络类型的场景。它的优点是重复性相对好，链路边界清楚，比较适合实验室按标准做一致性测试。

BCI 通常指 Bulk Current Injection，大电流注入。它不是把线缆断开接入一个网络，而是让线束穿过注入钳，通过磁耦合方式在线束上感应射频电流。

这种方法特别适合线束较长、端口复杂、系统布置接近实际使用状态的场景。汽车电子、军用设备、复杂线束系统中，BCI 或电流注入类方法很常见。

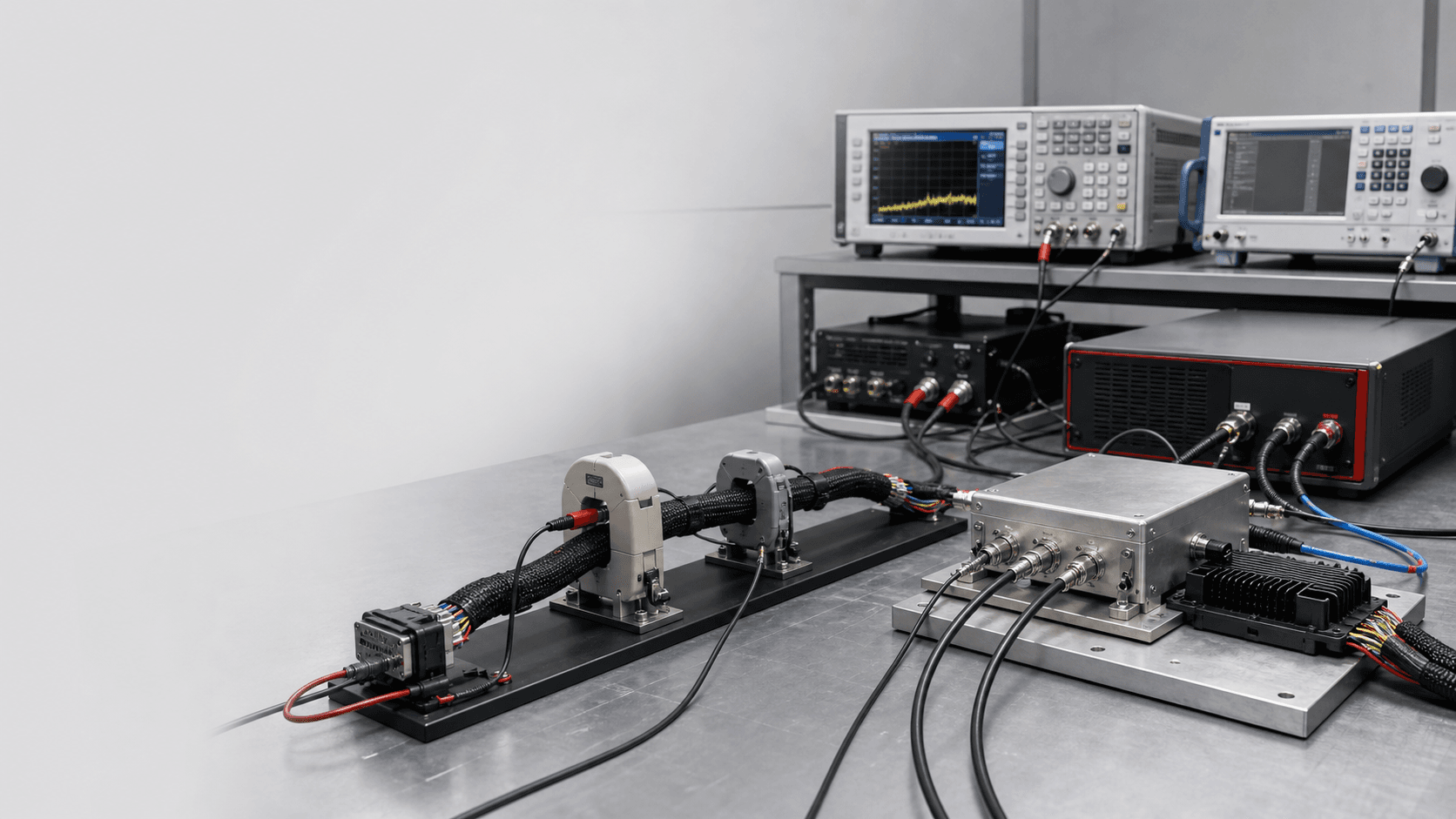

BCI 测试通常不会只靠一个注入钳完成。实际链路里还会看到信号源、功率放大器、定向耦合器、功率计、注入钳、监测钳、校准夹具以及控制软件。注入电平不是简单看功放输出，而是要结合校准和监测来控制线束上的电流。

CDN 和 BCI 最大的区别，不在于一个设备长得像盒子、一个设备长得像钳子，而在于控制对象不同。

CDN 更关注端口耦合条件。它通过规定的网络，把骚扰信号送到某类端口，并对辅助设备侧做去耦。BCI 更关注线束上的电流注入结果，通过注入钳和监测链路，让被测线束承受规定的射频电流应力。

这也解释了为什么两者不能简单互换。一个项目如果标准要求用 CDN 法，通常不能因为手头有注入钳就直接改成 BCI；反过来，面向汽车线束或 CS114 类电流注入场景，也不能简单用一个电源端口 CDN 代替整条线束的注入链路。

当测试对象的端口类型明确，标准方法指定 CDN 或耦合/去耦网络，且线缆结构相对可控时，通常优先考虑 CDN。

典型场景包括电源线、信号线、通信线等端口的传导抗扰度测试。CDN 的价值在于，它把耦合和去耦放在同一个受控网络里，让被测端口、辅助设备和注入链路之间的关系更清楚。

对于实验室来说，CDN 法也便于形成固定配置。不同端口准备不同类型的 CDN，配合信号源、功放、衰减器、校准附件和测试软件，可以搭建较稳定的传导抗扰度测试链路。

当测试对象是复杂线束，或者标准明确要求线束电流注入、替代法校准、监测注入电流时，就需要考虑 BCI 或电流注入类方法。

汽车电子的线束抗扰度测试、军用设备 CS114 类项目、较粗线束或多芯线缆的系统级抗扰度验证，都可能用到注入钳和监测钳。它的优势是不用断开线束，能更接近实际线束布置。

但 BCI 对链路控制要求更高。注入钳内径、线束位置、监测钳位置、校准夹具、功放裕量、线束终端状态都会影响结果。做得好，它能很好模拟线束上的射频电流应力；做得粗糙，重复性就会变差。

如果项目偏向 BCI 或电流注入类测试，可以关注 ZN23101E、ZN23101F 电流注入探头，以及 ZN23101H 电流监测钳。它们面向 CS114、汽车 BCI 和线束传导抗扰度测试，可用于注入、监测和链路验证。

如果项目偏向 IEC 61000-4-6 / GB/T 17626.6 的 CDN 法，可以关注 ZN3750A 以及相关耦合/去耦网络产品。它们用于把射频骚扰信号耦合到被测端口，同时对辅助设备侧进行去耦。

对于无法方便断开线缆、但又需要按传导抗扰度思路注入骚扰的场景，也可以根据标准和线缆结构考虑电磁注入钳，例如 ZN23203。实际配置时，需要把注入装置、校准夹具、功放和监测链路一起看，而不是只看某一个附件。

BCI 和 CDN 的选择，本质上不是“哪个更高级”，而是“哪一个符合标准、端口和线束结构”。把测试对象和标准要求讲清楚，设备配置就会自然收敛。
