耦合去耦网络

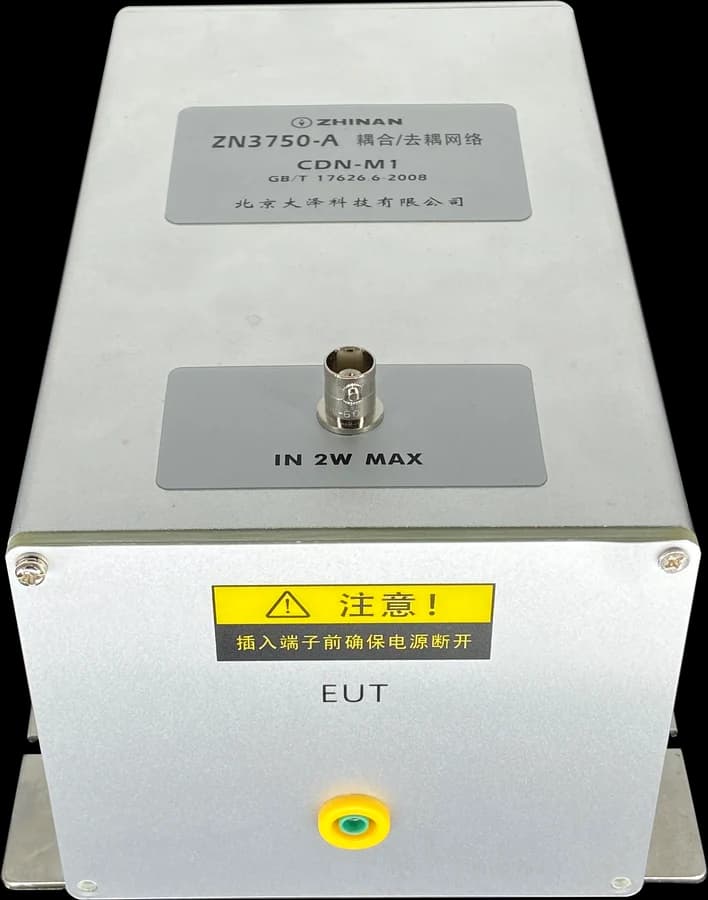

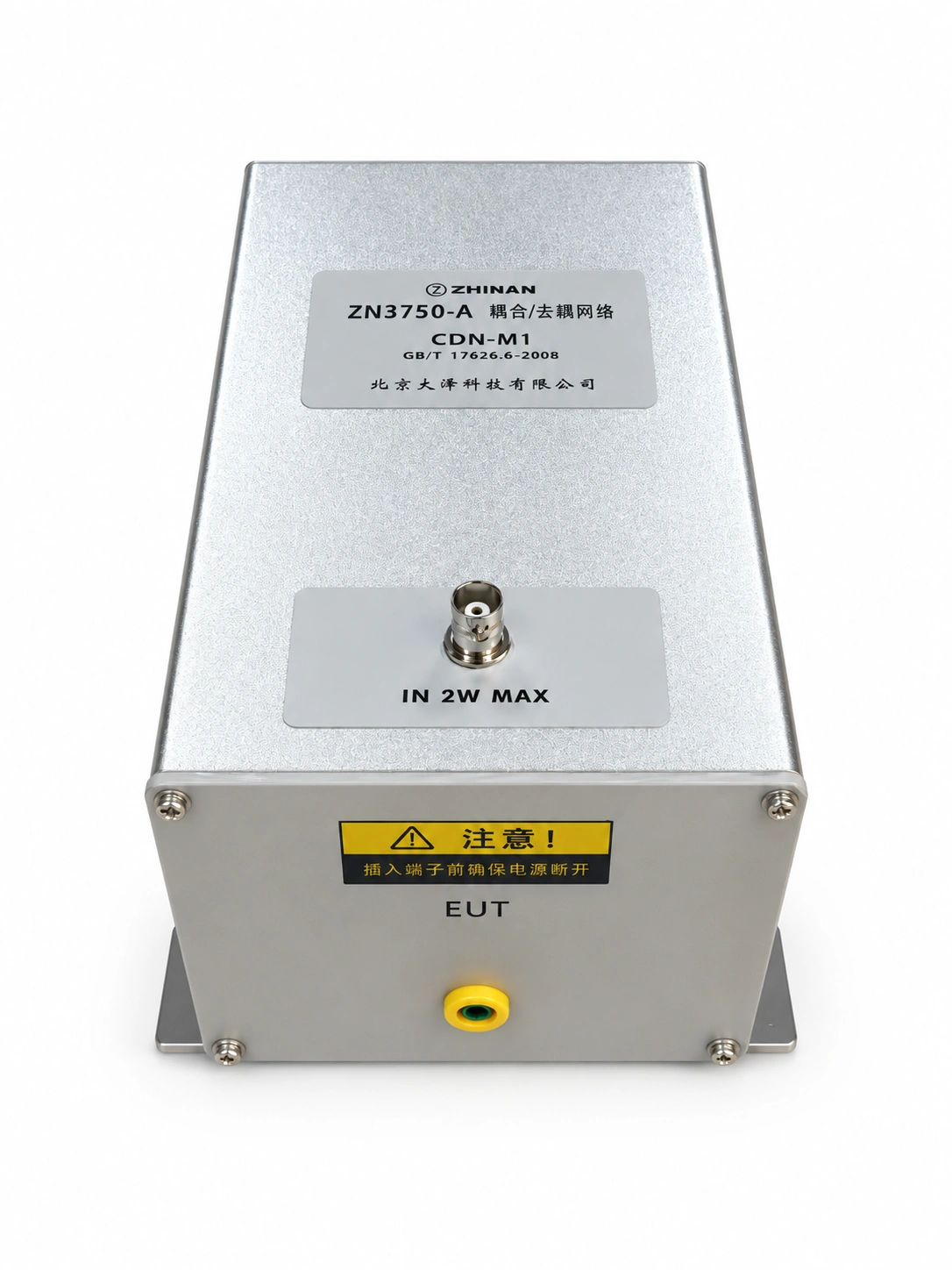

ZN3750-A
150 kHz-230 MHz 耦合/去耦网络
按 GB/T 17626.6 / IEC 61000-4-6 测试思路，将射频骚扰信号耦合到被测设备电缆，同时阻止骚扰信号影响辅助设备。
频率范围150 kHz-230 MHz
共模阻抗150 Ω
电流范围0-16 A
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
射频功放
ZN3750-A CDN
EUT / AE 端口
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围150 kHz-230 MHz
阻抗 Zce150 Ω
阻抗 150 kHz-26 MHz150 Ω ±20 Ω
阻抗 26-80 MHz150 Ω +60 Ω / -45 Ω
阻抗 80-230 MHz150 Ω ±60 Ω
耦合系数9.5 dB +3 dB / -1 dB
去耦系数150 kHz >20 dB；1.5 MHz >60 dB；30 MHz >45 dB；230 MHz >25 dB
电压范围AC 0-250 V，DC 0-400 V
电流范围0-16 A
信号端口BNC，50 Ω
尺寸 / 重量200 × 120 × 105 mm，约 1.8 kg
