电流探头 / 注入钳

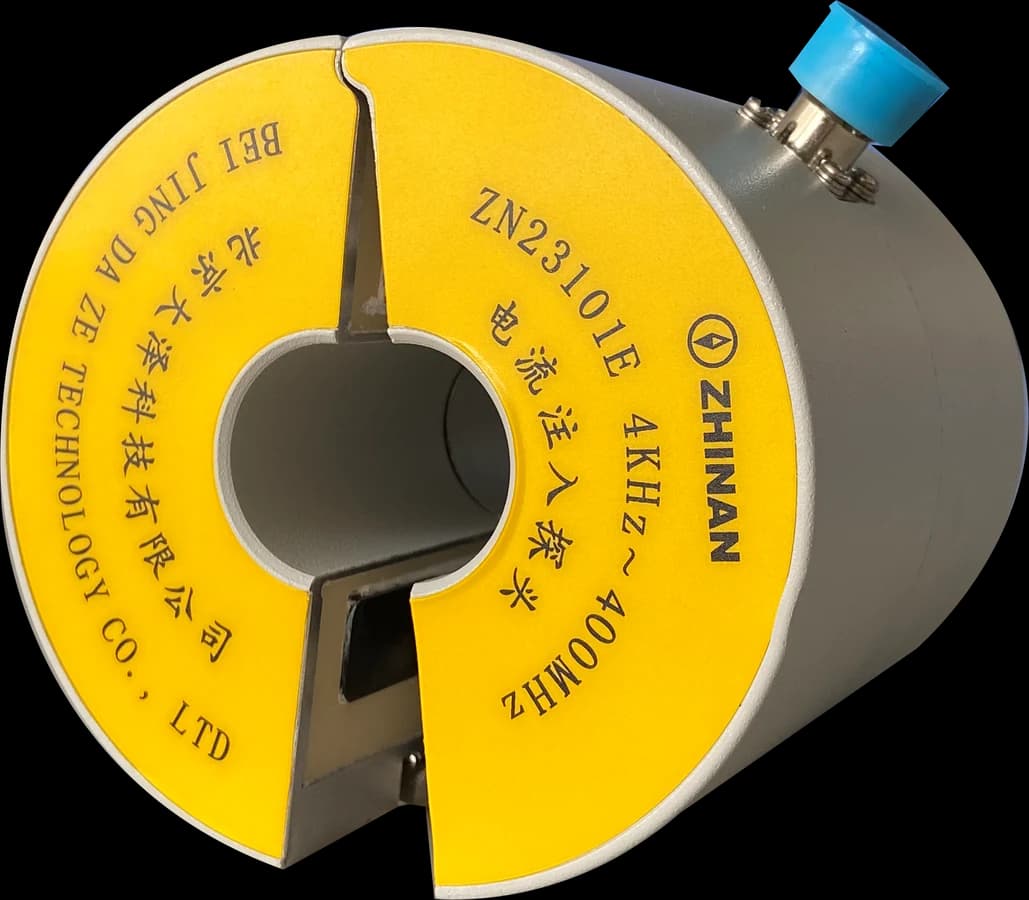

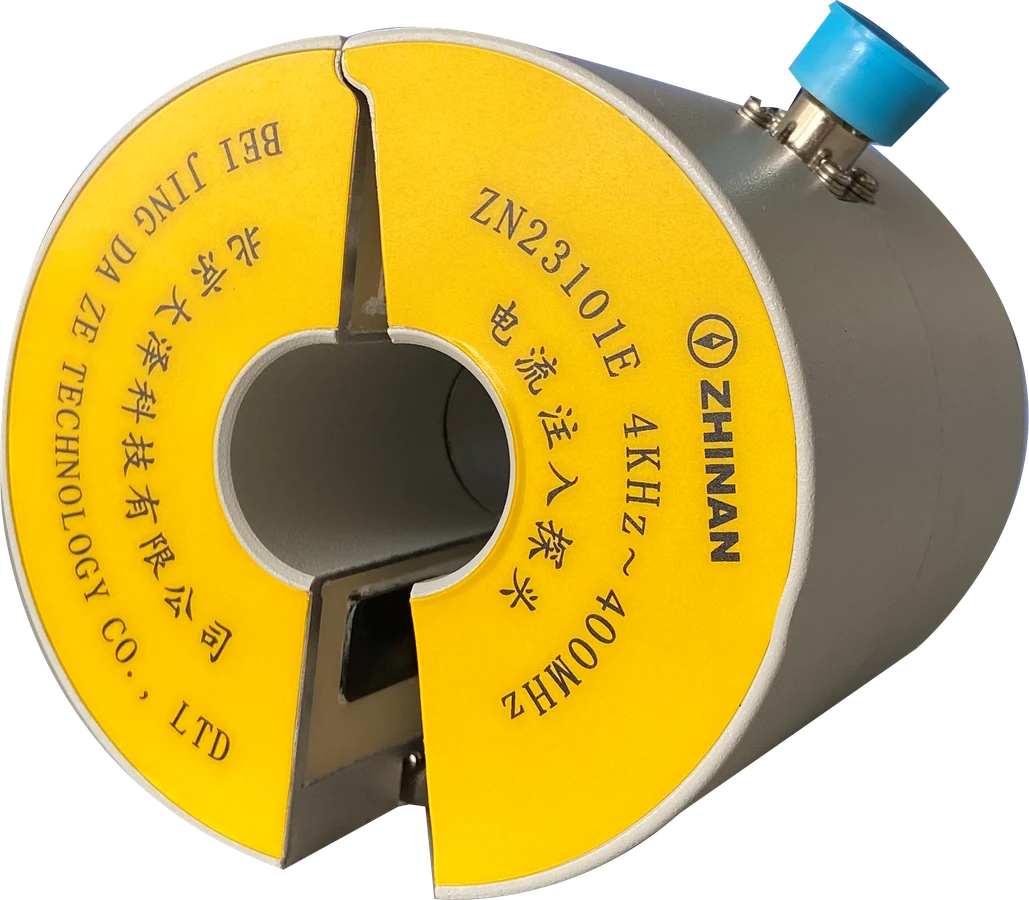

ZN23101E
4 kHz-400 MHz 电流注入探头
用于向电缆注入干扰电流，也可测量电缆上的传导骚扰电流，面向 GJB 151C CS114 和 BCI 相关测试。
频率范围4 kHz-400 MHz
连续功率200 W
测试口径Φ26.5 mm
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
功放 / 信号源
ZN23101E 注入探头
被测线束
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围4 kHz-400 MHz
输入阻抗50 Ω
连续功率承受能力200 W
峰值功率承受能力500 W（持续 60 s）
输入连接器N 型
外形尺寸Φ94 × 100 mm
内径Φ26.5 mm
重量约 2 kg
包装尺寸400 × 210 × 280 mm
包装重量约 4.5 kg
MATCHING PRODUCTS
返回产品中心 其他产品
CONFIGURATION INQUIRY
确认这款附件是否适合您的测试链路
请提供测试标准、目标频段、线缆直径、功率/电流要求及现有主机配置。我们会协助核对探头、钳子、CDN、功放和接收机的完整组合。
