电流探头 / 注入钳

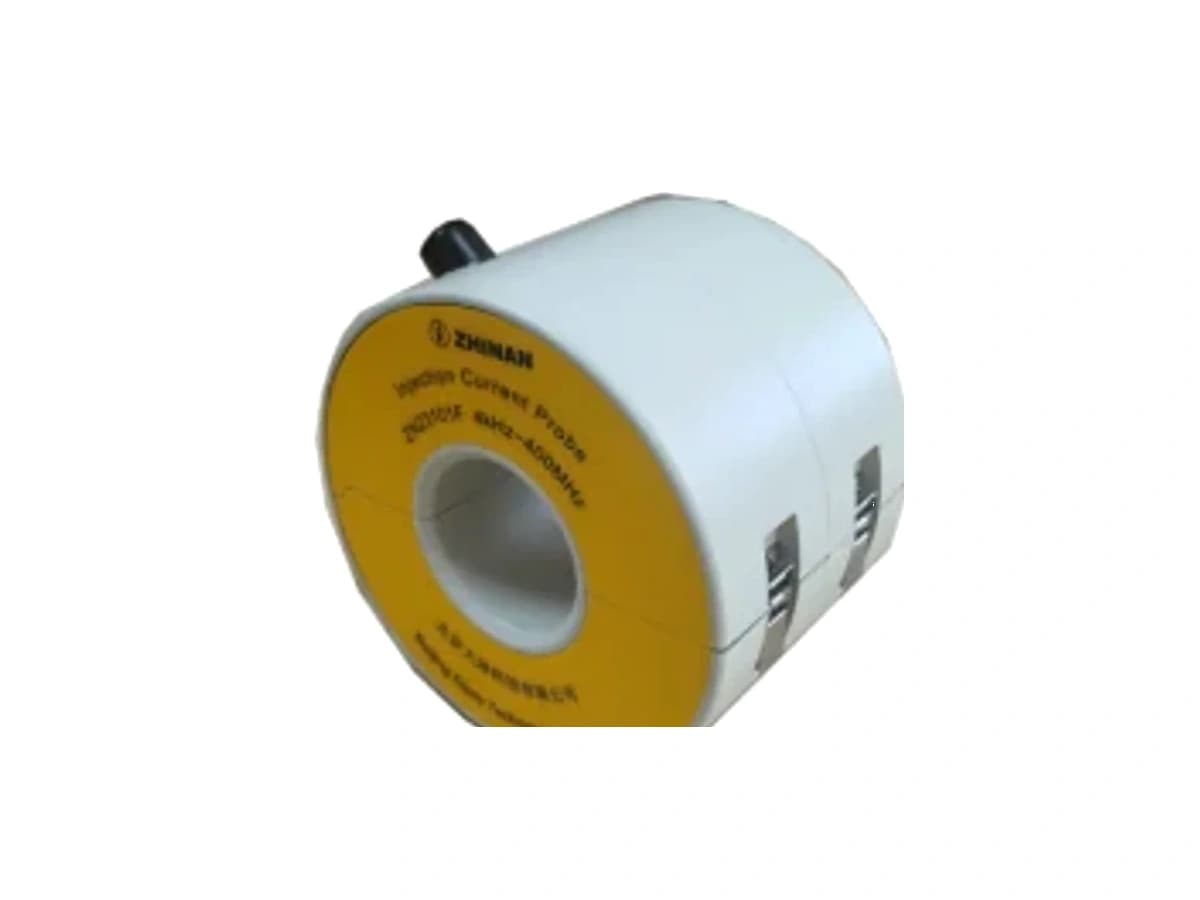

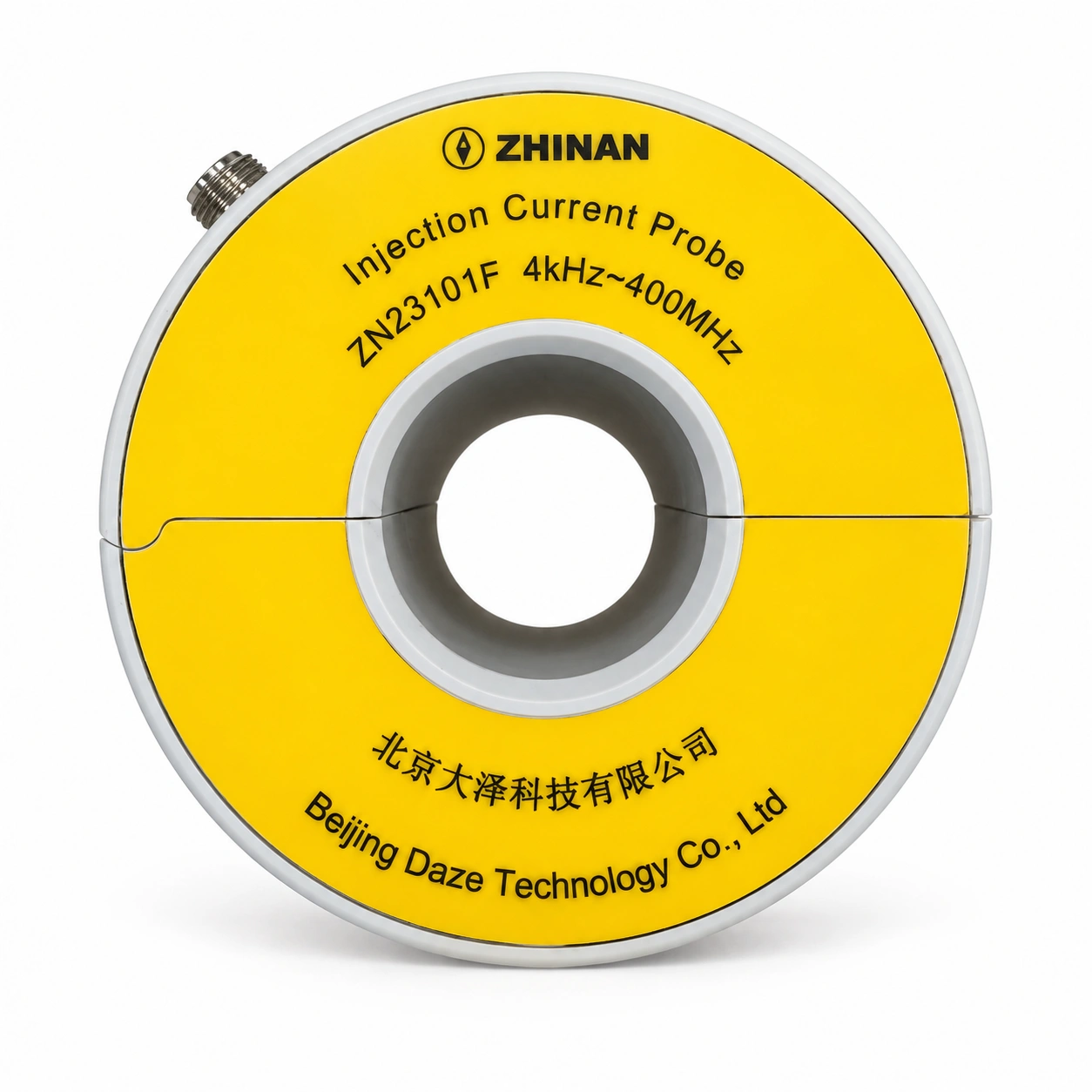

ZN23101F
4 kHz-400 MHz 大口径电流注入钳
面向电缆、连接线和较粗线束的电流注入测试，也可用于测量电缆传导骚扰电流。
频率范围4 kHz-400 MHz
连续功率200 W
内径Φ50 mm
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
功放 / 信号源
ZN23101F 注入钳
被测系统线束
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围4 kHz-400 MHz
输入阻抗50 Ω
输入接口N 型连接器
承受功率连续 200 W，最大 500 W/60 s
外形尺寸Φ140 × 100 mm
内径尺寸Φ50 mm
重量约 4 kg
工作温度0-40 ℃
储存温度-40-60 ℃
MATCHING PRODUCTS
返回产品中心 其他产品
CONFIGURATION INQUIRY
确认这款附件是否适合您的测试链路
请提供测试标准、目标频段、线缆直径、功率/电流要求及现有主机配置。我们会协助核对探头、钳子、CDN、功放和接收机的完整组合。
