电流探头 / 注入钳

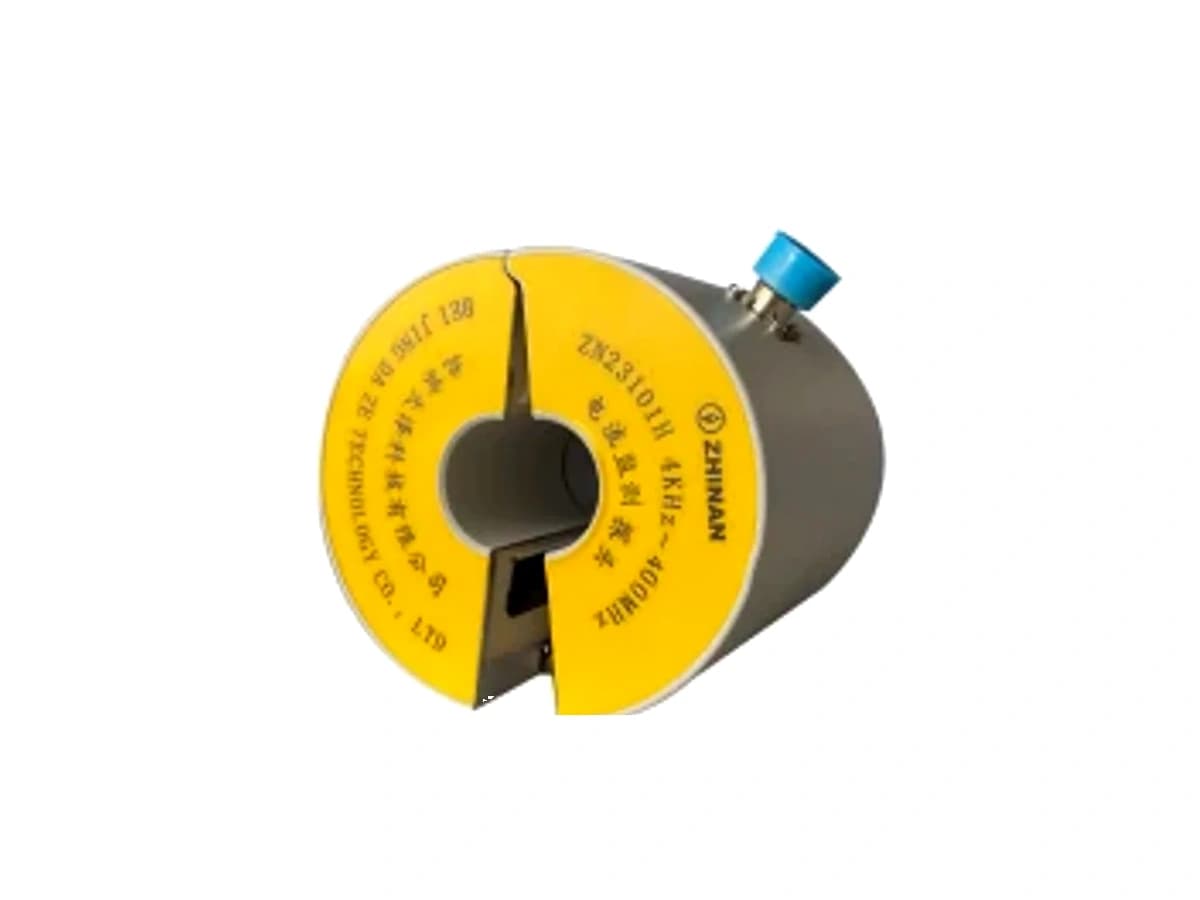

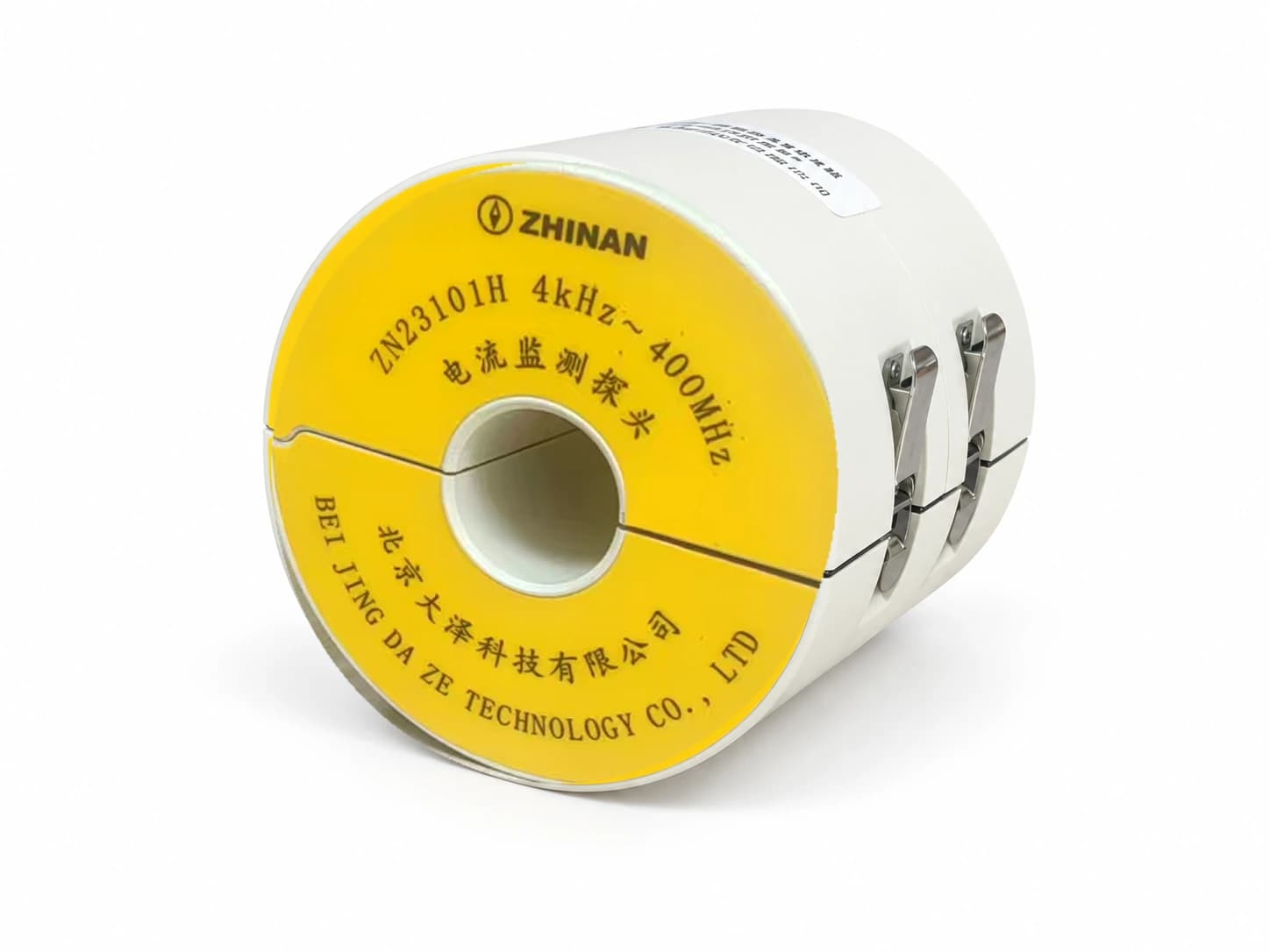

ZN23101H
4 kHz-400 MHz 电流监测钳
用于监测直径小于 26.5 mm 电缆上的传导干扰信号，面向 EMC 电流监测、GJB 151C CS114 和汽车 BCI 测试。
频率范围4 kHz-400 MHz
平均功率5 W
内径Φ26.5 mm
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
被测线束
ZN23101H 监测钳
接收机 / 监测通道
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围4 kHz-400 MHz
输入阻抗50 Ω
输入连接器N 型
平均承受功率抗扰度测试期间 5 W
外形尺寸Φ94 × 100 mm
内径Φ26.5 mm
重量约 2.4 kg
工作温度0-40 ℃
储存温度-40-60 ℃
