EMC 功率钳 / 注入钳
ZN23203

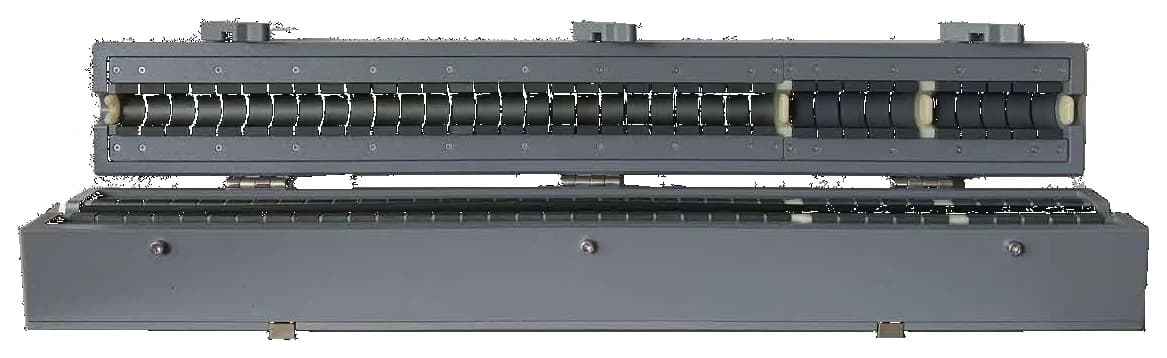

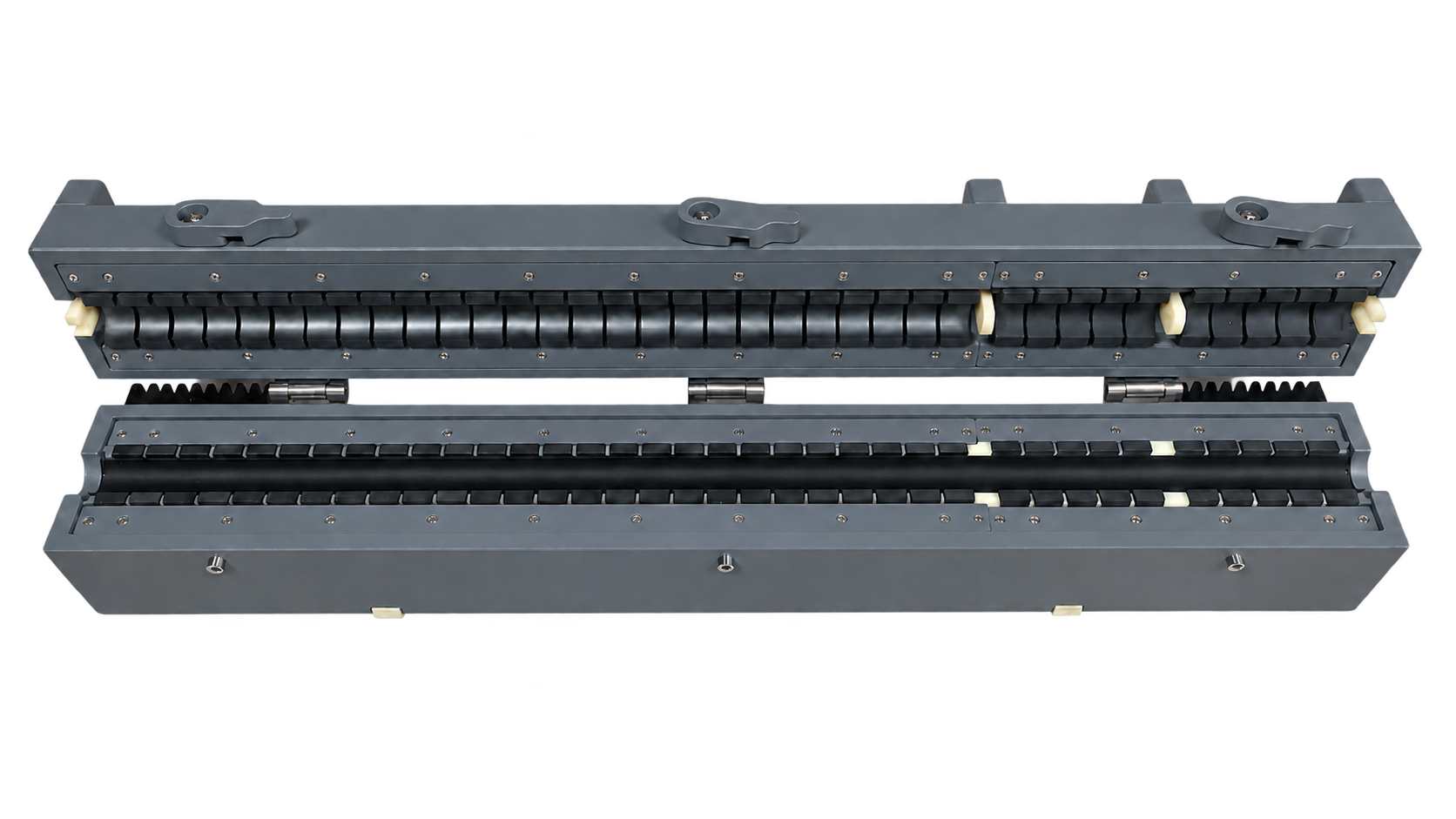

150 kHz-230 MHz 电磁注入钳
依据 IEC 61000-4-6 传导抗扰度测试思路，通过夹持线缆向被测设备注入射频骚扰信号。
频率范围150 kHz-230 MHz
注入功率100 W / 5 min
适用线径< 18 mm
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
射频功放
ZN23203 注入钳
被测线缆 / EUT
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围150 kHz-230 MHz
注入功率最大 100 W（持续 5 min）
耦合 / 去耦系数> 10 dB（频率高于 10 MHz）
可夹持直径< 18 mm
注入钳尺寸680 × 125 × 110 mm
注入钳重量约 6.5 kg
包装尺寸850 × 220 × 420 mm
包装重量约 15.7 kg
