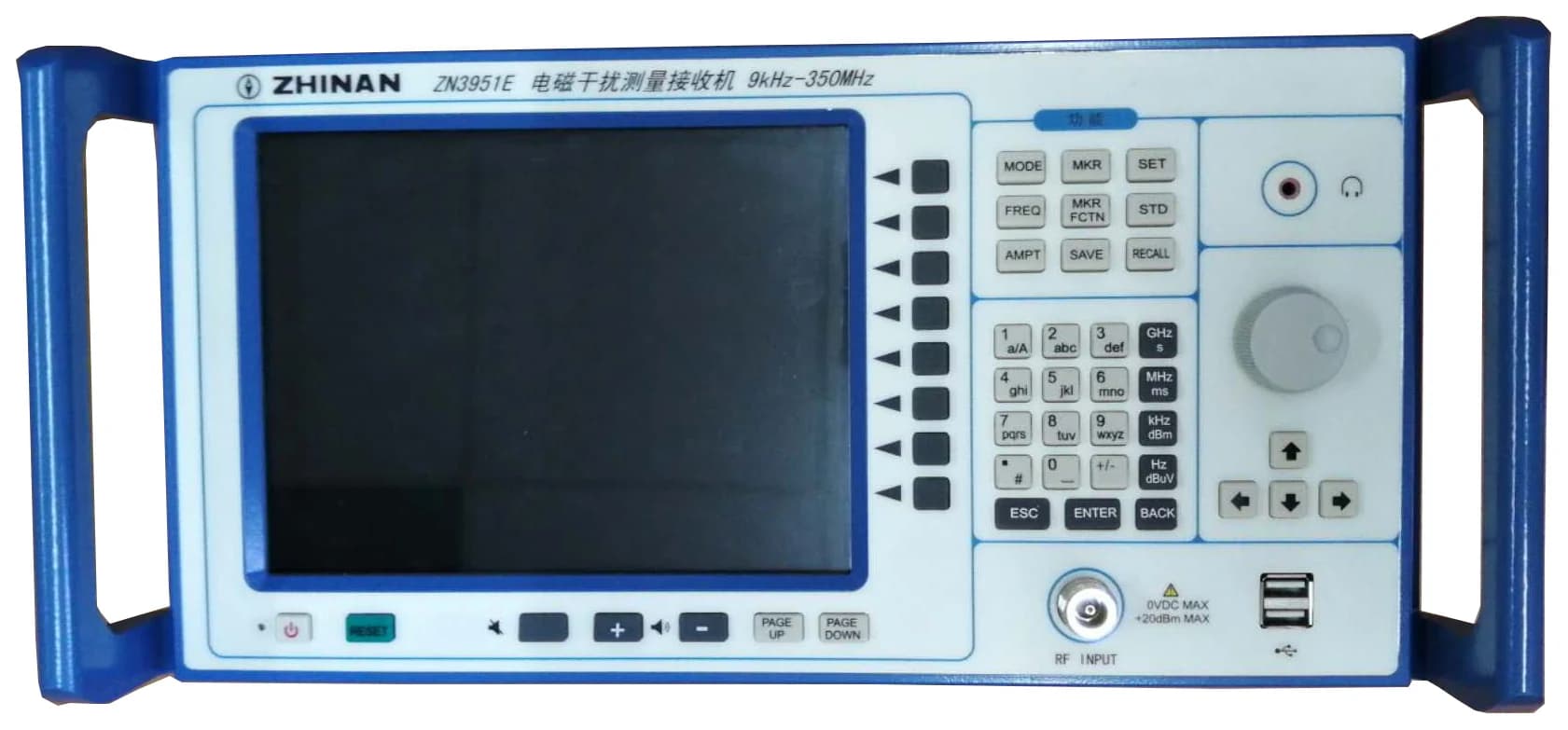

EMI 测试接收机
ZN3951E
9 kHz-350 MHz 宽频 EMI 测试接收机
覆盖传导到较高频段骚扰测量，可进行扫频、单频和列表模式测试，适合与天线、LISN、软件组成标准化 EMI 测量系统。
频率范围9 kHz-350 MHz
检波方式峰值 / 准峰值 / 平均值
中频带宽200 Hz / 9 kHz / 120 kHz
CISPR-16 测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
LISN / 天线 / 前置放大器
ZN3951E
扫频、列表测试与结果分析
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围9 kHz-350 MHz
频率步进10 Hz（9 kHz-150 kHz），1 kHz（150 kHz-30 MHz），10 kHz（30 MHz-350 MHz）
电压测量范围A、B 频段：10-120 dBμV（前放关），0-60 dBμV（前放开）
C 频段测量范围20-120 dBμV（前放关），10-60 dBμV（前放开）
检波方式峰值、准峰值、平均值
测量时间10 ms-3000 ms
6 dB 带宽200 Hz ±10%，9 kHz ±10%，120 kHz ±10%
中频/镜频抑制> 40 dB
测量误差±2 dB
外形尺寸526 × 376 × 160 mm
重量约 16 kg
工作环境0-40°C，20-90% RH，86-106 kPa
SYSTEM MATCHING
返回产品中心 其他产品
CONFIGURATION INQUIRY
确认这台设备是否适合您的测试链路
请提供测试标准、目标频段、被测对象和现有仪器配置。我们会协助核对接收机、前置放大器、LISN、天线和软件的组合方案。
