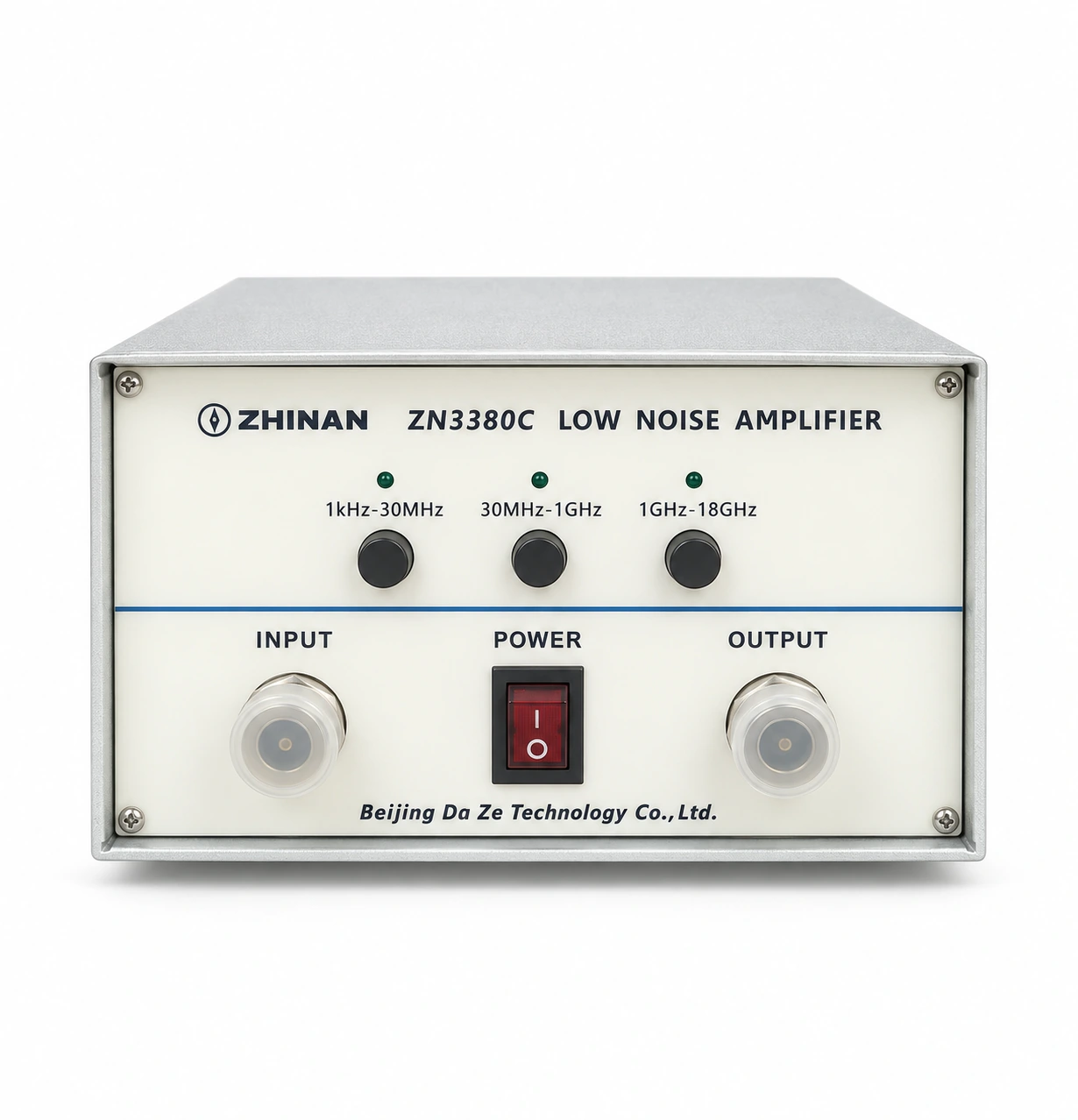

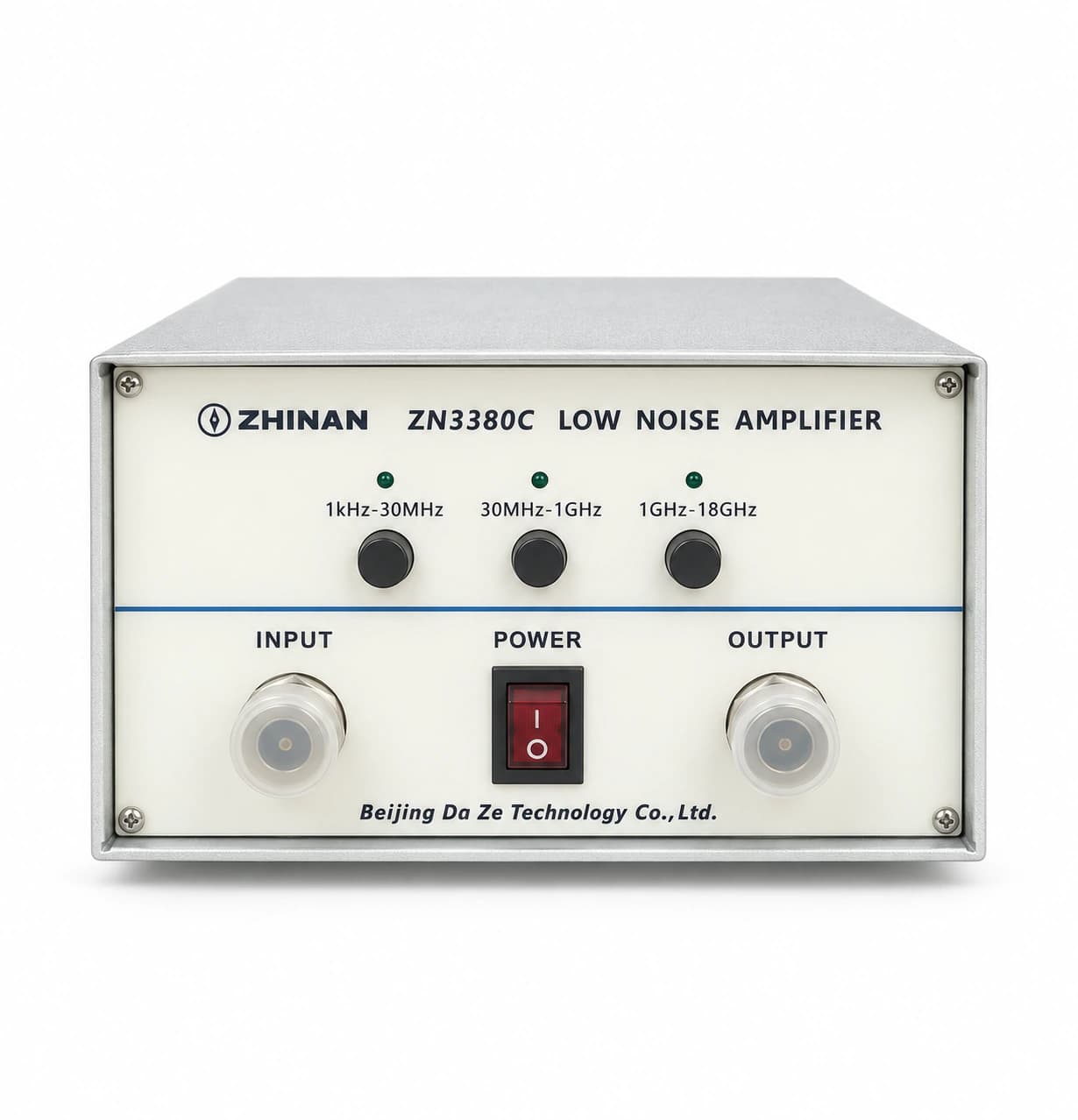

低噪声前置放大器
ZN3380C
1 kHz-18 GHz 低噪声前置放大器
用于提升小信号接收链路灵敏度，特别适合屏蔽效能测试、辐射发射测量和需要更宽动态范围的接收场景。
频率范围1 kHz-18 GHz
最小可测电平-127 dBm
典型增益28-30 dB
接收链路灵敏度扩展
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
测量天线
ZN3380C 前置放大
EMI 接收机 / 频谱仪
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围1 kHz-18 GHz
最小可测电平-127 dBm
放大器增益5 kHz-500 MHz：30 ±2.5 dB
中频段增益500 MHz-1 GHz：28 ±2.5 dB
高频段增益1 GHz-18 GHz：30 ±2.5 dB
输入信号应小于 -60 dBm
输入 / 输出端50 Ω
供电220 V~ ±10%，50 Hz
功耗小于 10 W
尺寸145 × 90 × 240 mm
重量约 3 kg
SYSTEM MATCHING
