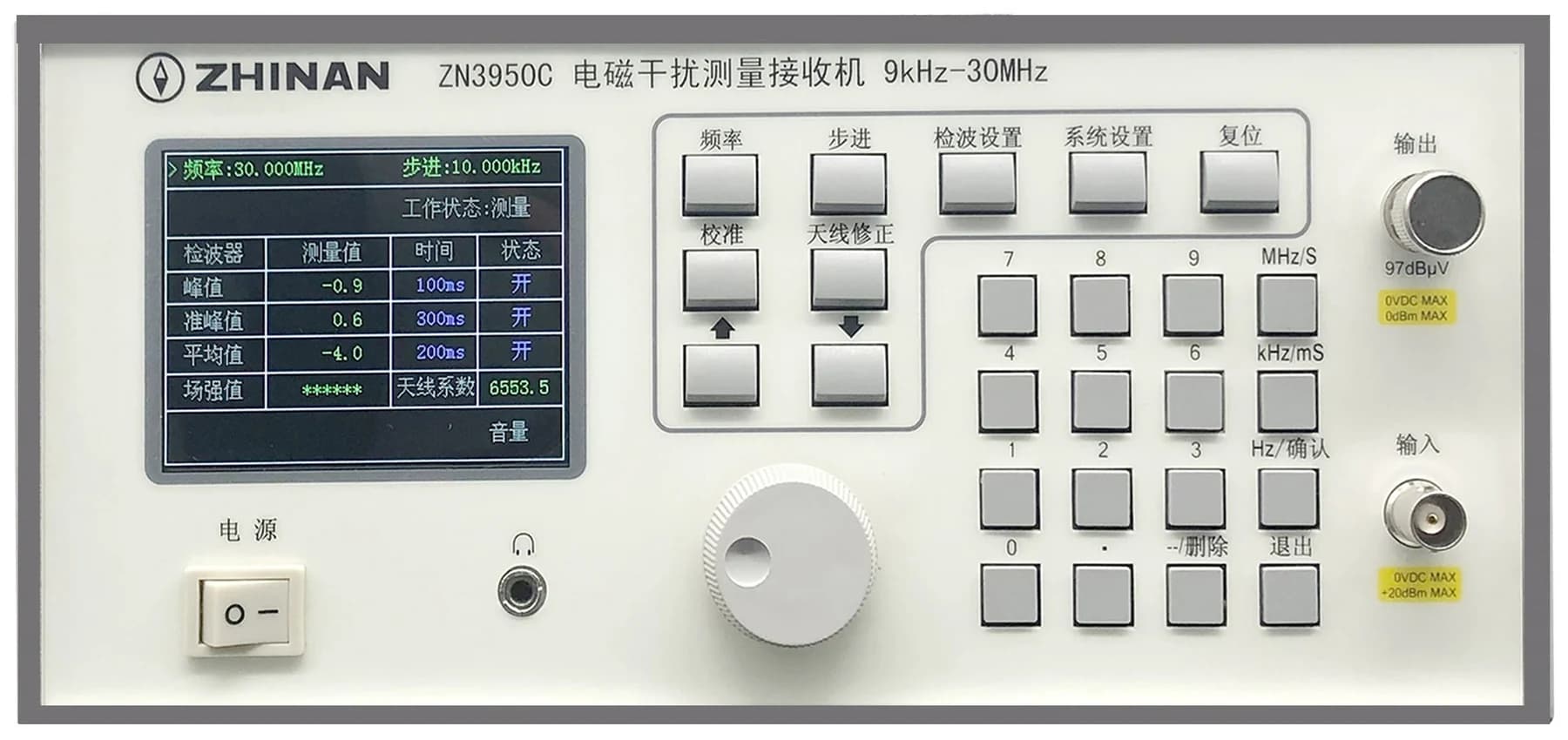

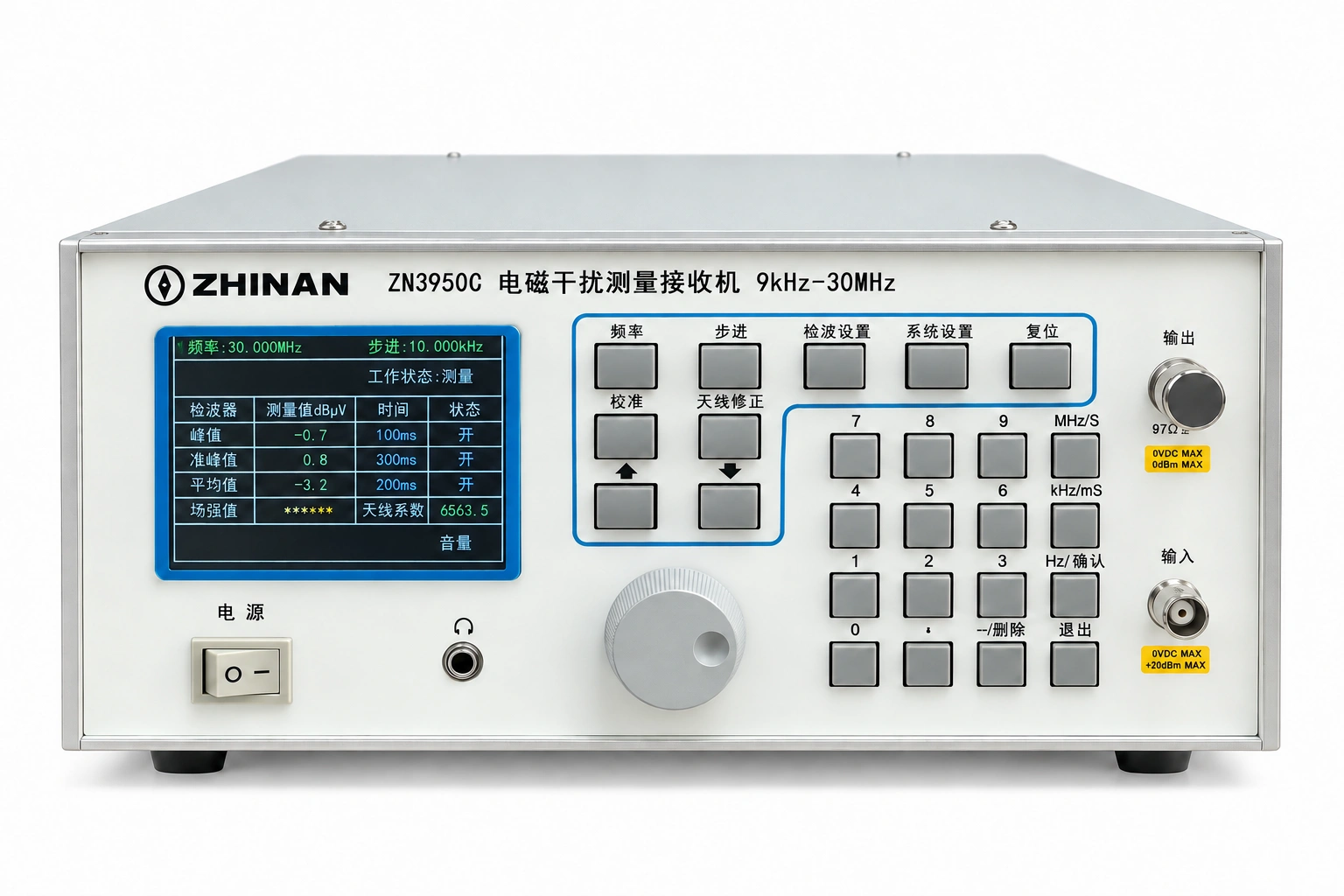

EMI 测试接收机
ZN3950C
9 kHz-30 MHz 传导骚扰与低频场强测量接收机
作为传导发射和低频 EMI 预兼容测试的主测量设备，适合与 LISN、同频段测量天线和 PC 数据管理配套使用。
频率范围9 kHz-30 MHz
测量范围10-110 dBμV
符合标准CISPR-16
CISPR-16 测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
LISN / 测量天线
ZN3950C
PC 数据存储与分析
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围9 kHz-30 MHz
频率步进10 Hz（9 kHz-150 kHz），1 kHz（150 kHz-30 MHz）
电压测量范围10 dBμV-110 dBμV
检波方式峰值检波、准峰值检波、平均值检波
检波时间范围100 ms-3000 ms
峰值保持时间100 ms-3 s
准峰值充电时间45 ms（9 kHz-150 kHz），1 ms（150 kHz-30 MHz）
准峰值放电时间500 ms（9 kHz-150 kHz），160 ms（150 kHz-30 MHz）
中频带宽（6 dB）200 Hz（9 kHz-150 kHz），9 kHz（150 kHz-30 MHz）
中频/镜频抑制> 40 dB
测量误差±1.5 dB
场强测量范围10-140 dBμV/m（配 ZN30800），30-140 dBμV/m（配 ZN30900A）
尺寸 / 重量360 × 270 × 120 mm，约 9 kg
