人工电源网络 / LISN

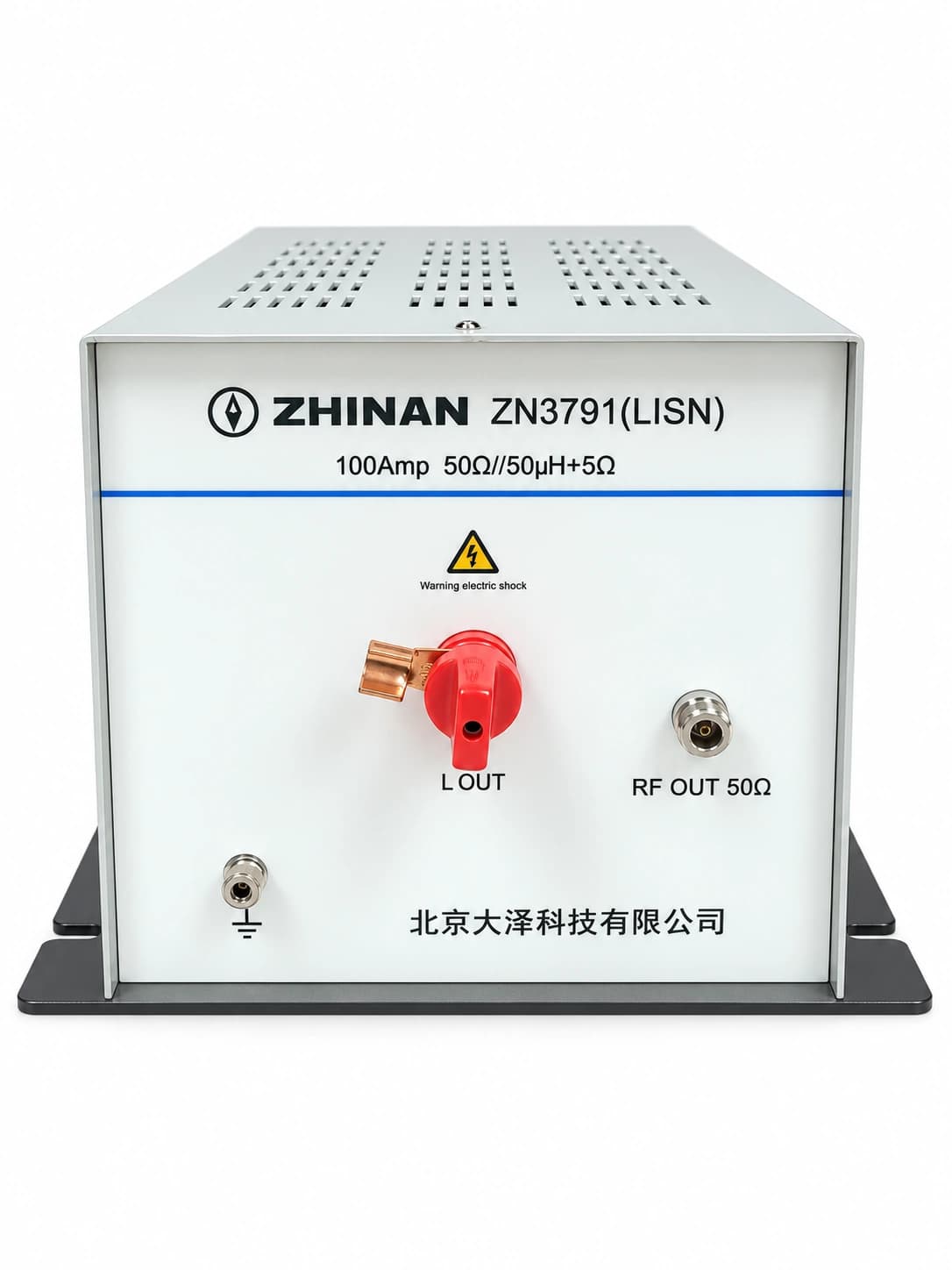

ZN3791
10 kHz-10 MHz 50Ω/50μH + 5Ω 100A 线路阻抗稳定网络
100A 线路阻抗稳定网络，面向更大工作电流的军标传导骚扰测试，为 EUT 提供稳定阻抗环境。
频率范围10 kHz-10 MHz
阻抗网络50Ω/50μH + 5Ω
最大工作电流100 A
传导骚扰测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
大电流电源 / EUT
ZN3791 线路阻抗稳定网络
EMI 接收机
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围10 kHz-10 MHz
阻抗网络50Ω/50μH + 5Ω
阻抗误差±20%
分压系数10 kHz-25 kHz < -5，25 kHz-10 MHz < -1
最大工作电流100 A
工作电压AC 400 V 50/60 Hz，DC 1000 V
射频输出N 型 50Ω接口
外形尺寸330 × 280 × 205 mm
重量约 10.2 kg
SYSTEM MATCHING
返回产品中心 其他产品
CONFIGURATION INQUIRY
确认这台设备是否适合您的测试链路
请提供测试标准、目标频段、被测对象和现有仪器配置。我们会协助核对接收机、前置放大器、LISN、天线和软件的组合方案。
