人工电源网络 / LISN

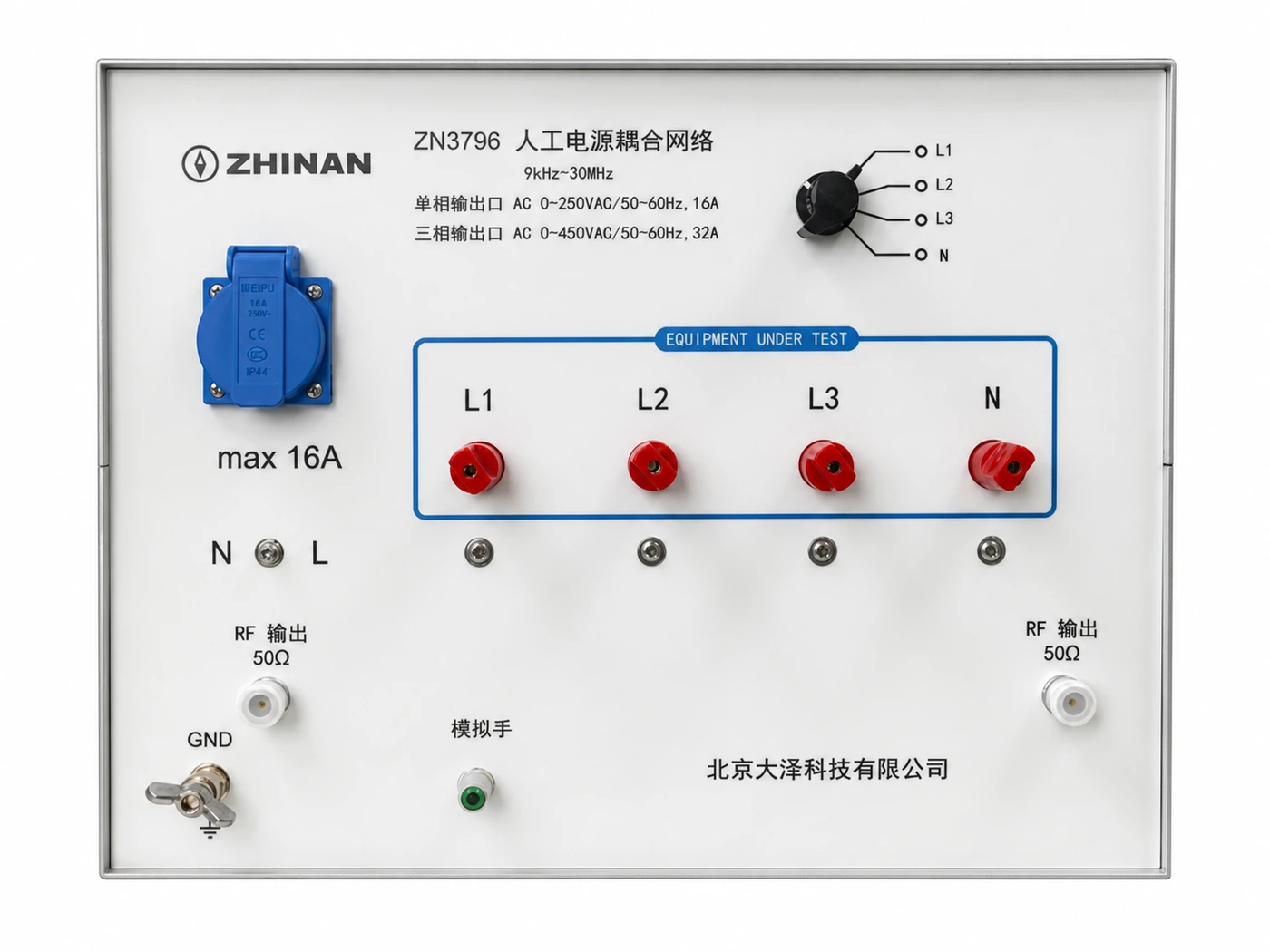

ZN3796
9 kHz-30 MHz 单相/三相 50Ω/50μH + 5Ω 人工电源耦合网络
同时支持单相和三相四线测试的 LISN，用于电源端传导骚扰电压测量，适合标准 EMC 实验室和多供电制式设备。
频率范围9 kHz-30 MHz
阻抗网络50Ω/50μH + 5Ω
制式单相 / 三相四线
传导骚扰测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
单相/三相电源 / DUT
ZN3796 人工电源耦合网络
EMI 接收机
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围9 kHz-30 MHz
阻抗网络V 型 50Ω/50μH + 5Ω
阻抗误差±20%
相位误差±11.5°
三相工作电压AC 0-450 V，50-60 Hz，32 A
单相工作电压AC 0-305 V，50-60 Hz，16 A
射频输出BNC，50Ω
外形尺寸650 × 450 × 330 mm
重量约 36 kg
