人工电源网络 / LISN

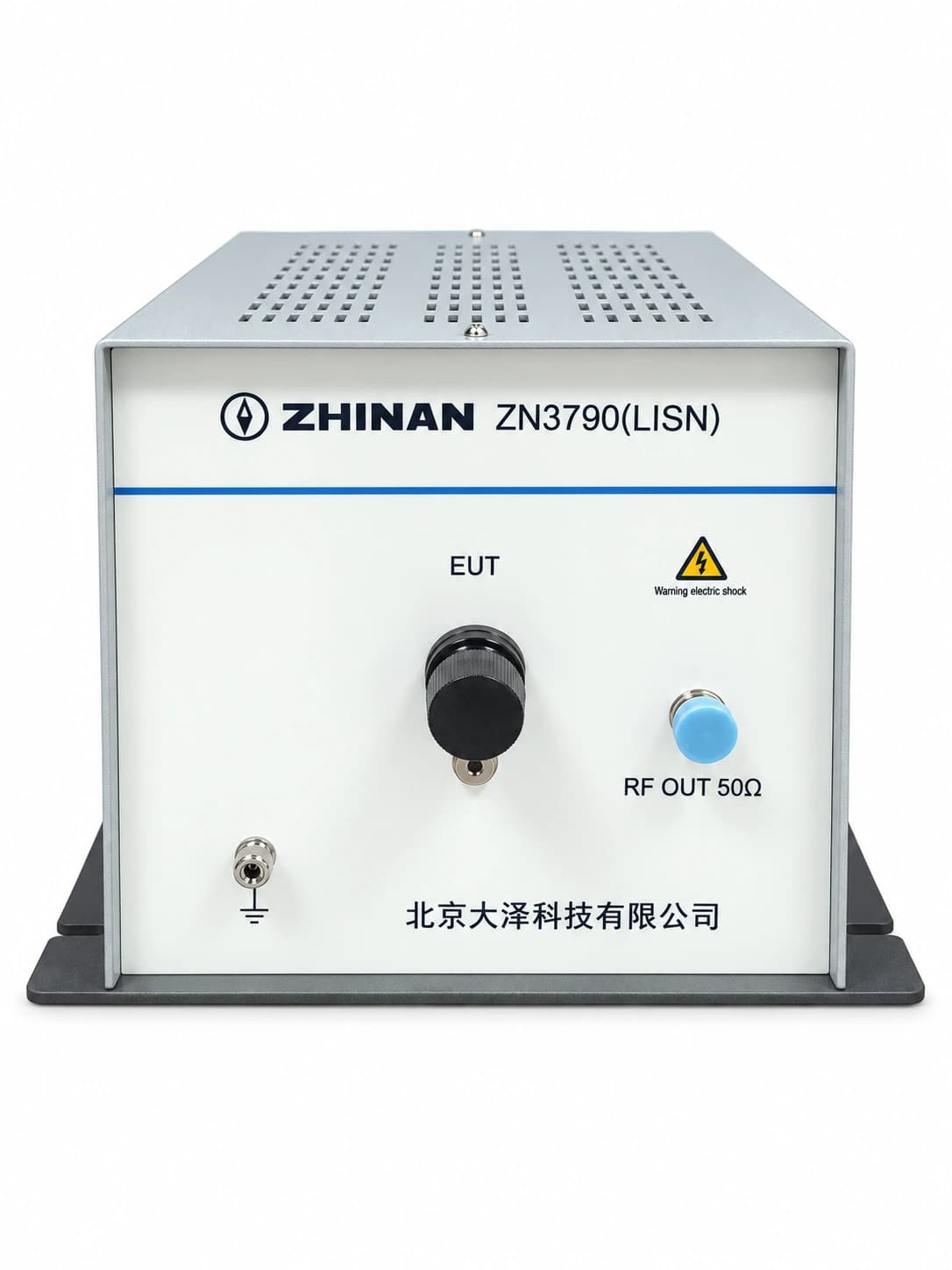

ZN3790
10 kHz-10 MHz 50Ω/50μH + 5Ω 50A 线路阻抗稳定网络
用于军标传导骚扰测试，为被测设备电源端口提供稳定线路阻抗并隔离电网高频干扰。
频率范围10 kHz-10 MHz
阻抗网络50Ω/50μH + 5Ω
额定电流50 A
传导骚扰测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
电源输入 / EUT
ZN3790 线路阻抗稳定网络
EMI 接收机
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围10 kHz-10 MHz
阻抗网络50Ω/50μH + 5Ω
阻抗误差±20%
相位角误差±11.5°
分压系数10 kHz-25 kHz < -5，25 kHz-10 MHz < -1
额定电流50 A
额定电压AC 400 V 50/60 Hz，DC 1000 V
射频输出N 型，50Ω
外形尺寸330 × 280 × 205 mm
重量约 8.8 kg
