耦合去耦网络
ZN3754

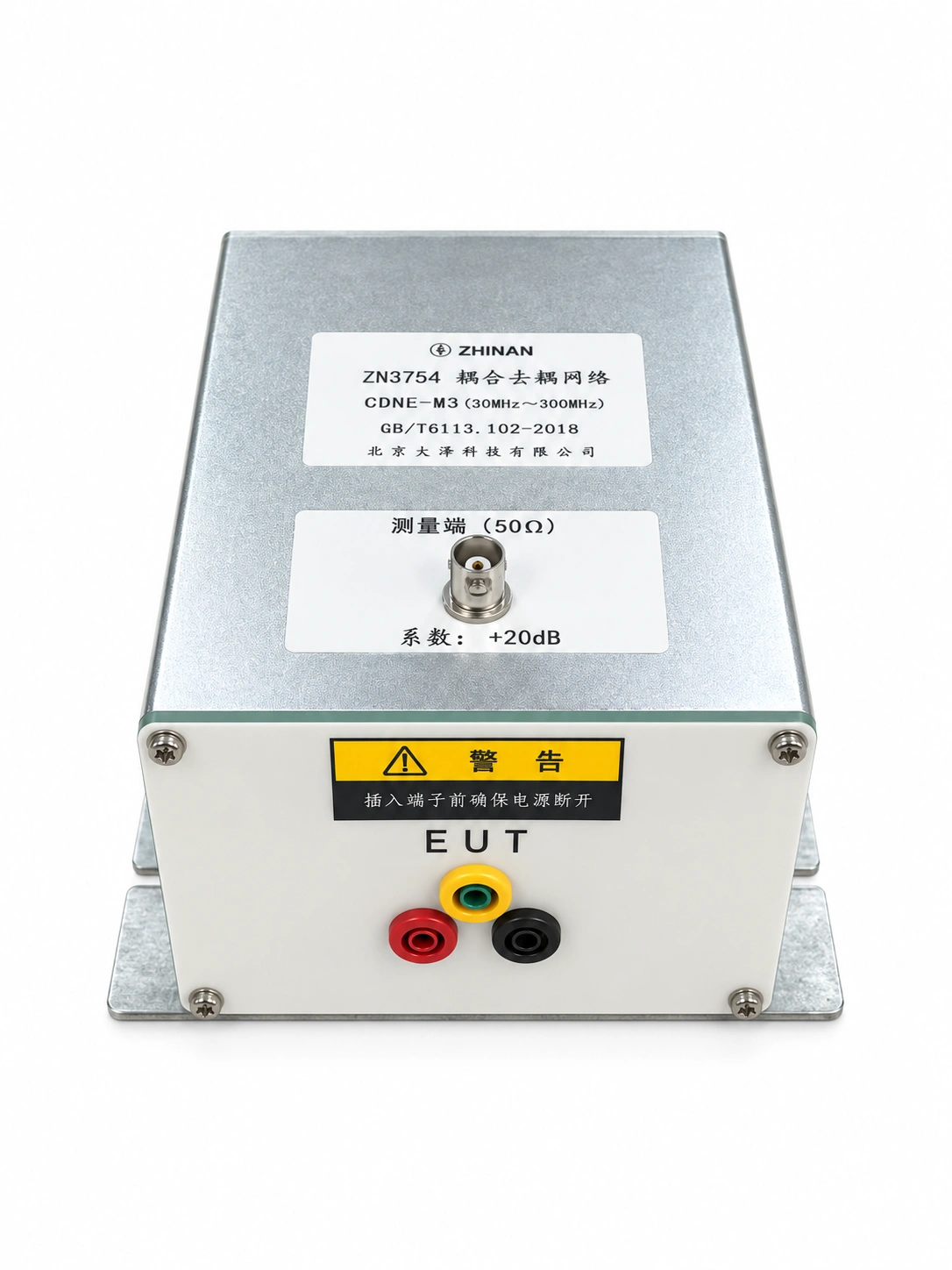

30–300 MHz CDNE-M3 耦合/去耦网络
用于 30–300 MHz 共模骚扰电压测量，将受试设备电缆上的骚扰耦合至接收机，并对来自试验环境的传导影响进行去耦。
频率范围30–300 MHz
最大电流16 A
分压系数20 dB ±1.5 dB
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
EUT 电源端口 → ZN3754 CDNE-M3 → EMI 测量接收机
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围30–300 MHz
最大电压400 V DC；277 V AC，50/60 Hz
最大电流16 A
共模阻抗150 Ω（+10 Ω / −20 Ω）
相角0° ±25°
差模阻抗100 Ω ±20 Ω
分压系数20 dB ±1.5 dB
隔离>30 dB（EUT–AE）
射频输出50 Ω BNC
工作温度0–40 °C
尺寸（长 × 宽 × 高）160 × 160 × 100 mm
重量1.3 kg
