耦合去耦网络

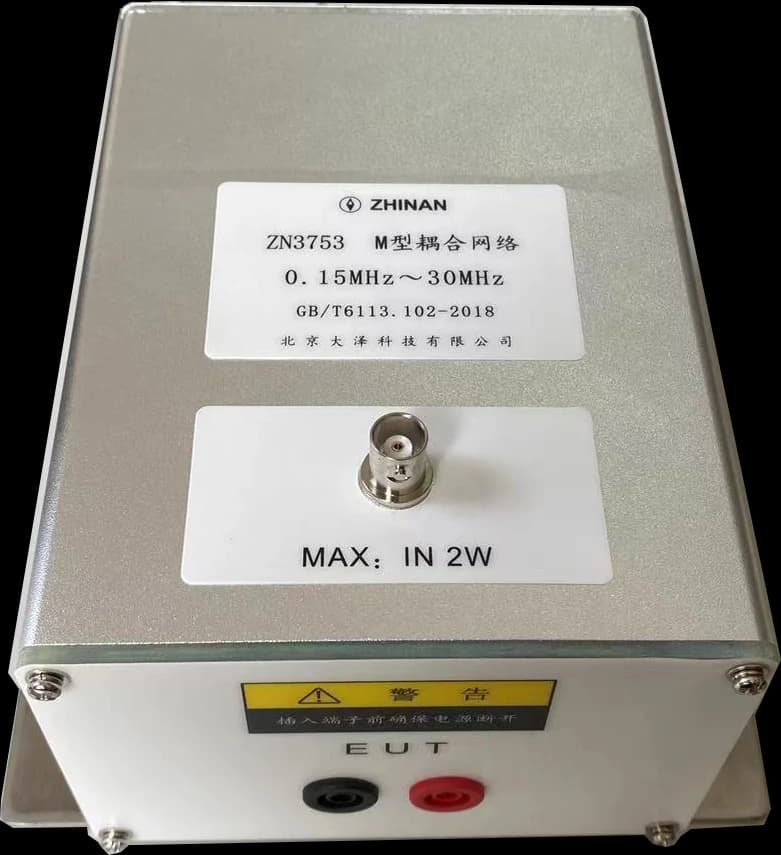

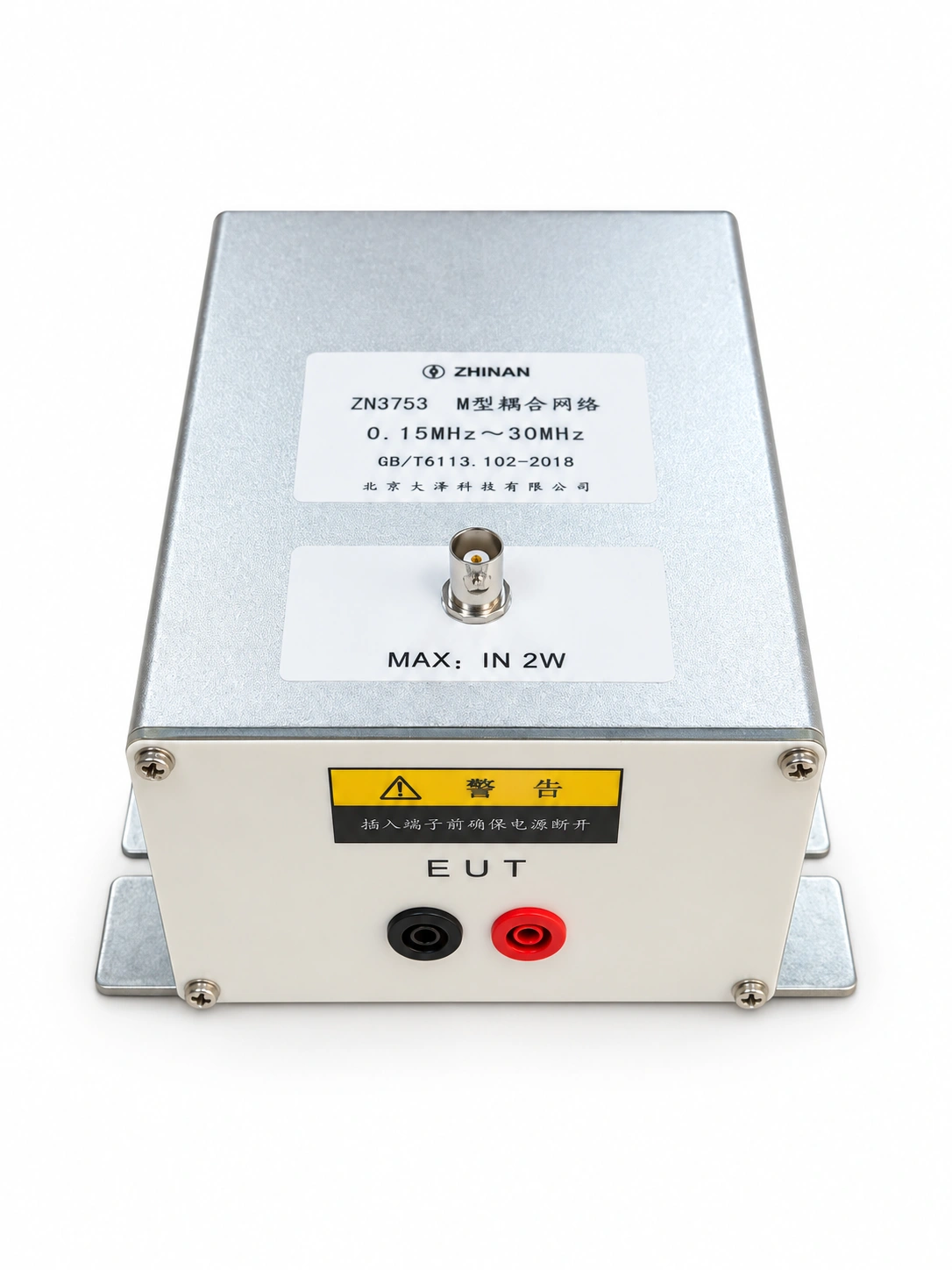

ZN3753
150 kHz-30 MHz M 型模拟网络
用于吸收钳骚扰功率测试时在电源端口提供稳定阻抗网络，也可用于 150 kHz-30 MHz 传导抗扰度相关布置。
频率范围150 kHz-30 MHz
端口阻抗150 Ω ±20 Ω
重量1.35 kg
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
电源端口
ZN3753 M 型网络
功率钳测试布置
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围150 kHz-30 MHz
端口阻抗 Zce150 Ω ±20 Ω
相位角≤20°
插入损耗< 0.8 dB
输入信号端口最大输入信号 2 W
尺寸191 × 160 × 100 mm
重量1.35 kg
