耦合去耦网络

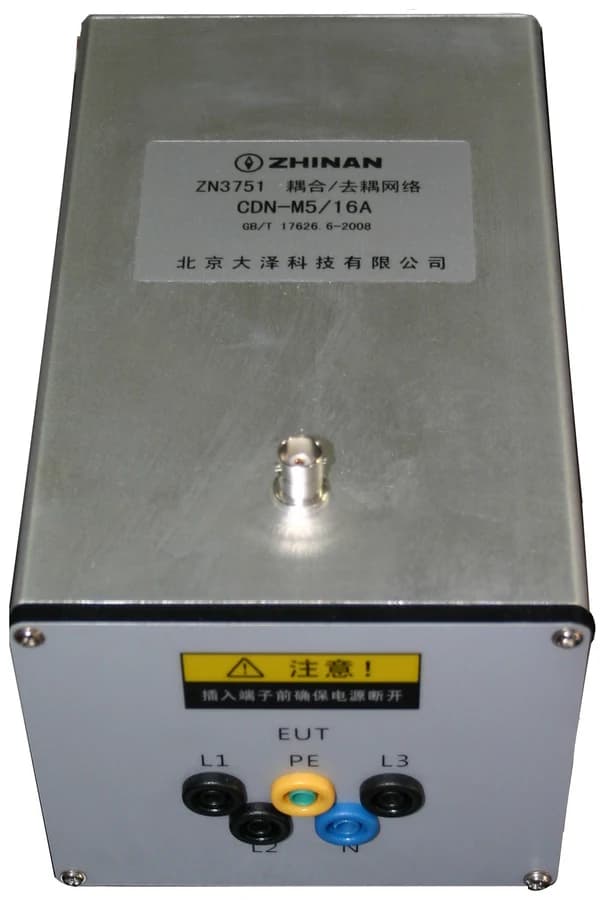

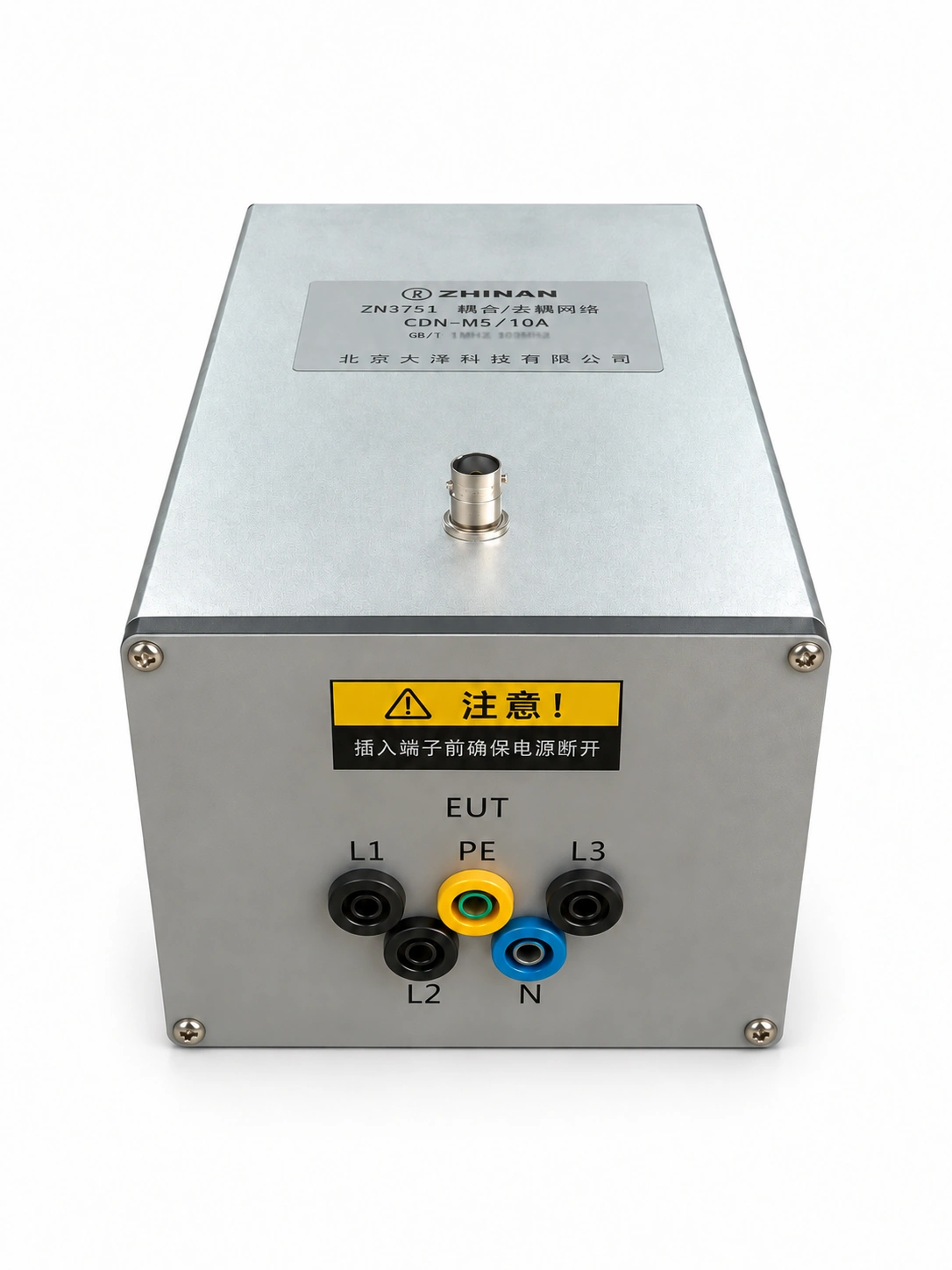

ZN3751CDN-M5
150 kHz-230 MHz CDN-M5 耦合去耦网络
用于五线制电源端口传导抗扰度测试，将射频骚扰信号耦合到 EUT 端口并隔离辅助设备。
频率范围150 kHz-230 MHz
模式M5
电流范围0-16 A
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
射频功放
CDN-M5
五线电源端口
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围150 kHz-230 MHz
共模阻抗Zce = 150 Ω
阻抗 150 kHz-26 MHz150 Ω ±20 Ω
阻抗 26-80 MHz150 Ω +60 Ω / -45 Ω
阻抗 80-230 MHz150 Ω ±60 Ω
耦合系数9.5 dB +2 dB / -1 dB
去耦系数150 kHz >20 dB；1.5 MHz >60 dB；30 MHz >50 dB；230 MHz >25 dB
电压范围最大 250 V（线对地），最大 400 V（线对线）
电流范围0-16 A
信号端口BNC，50 Ω
尺寸 / 重量200 × 120 × 105 mm，约 1.5 kg
