耦合去耦网络

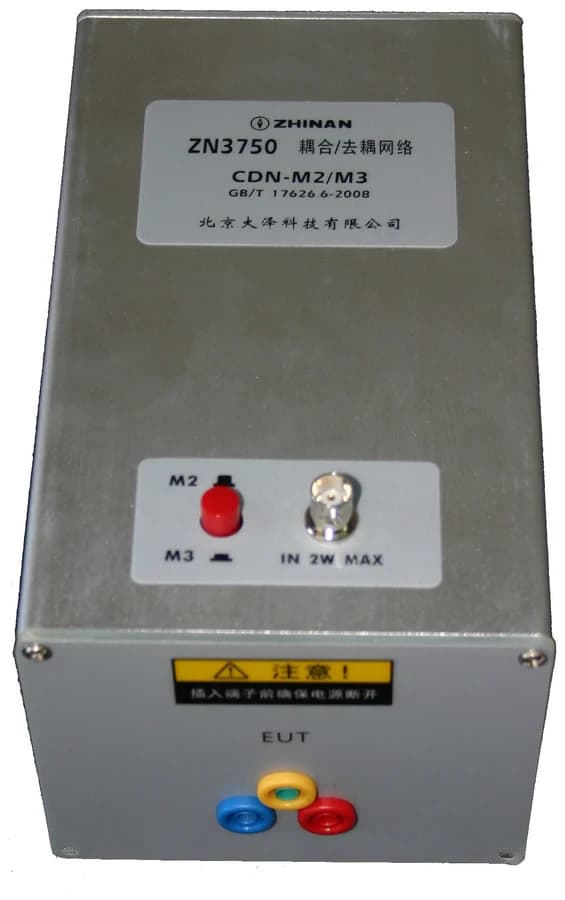

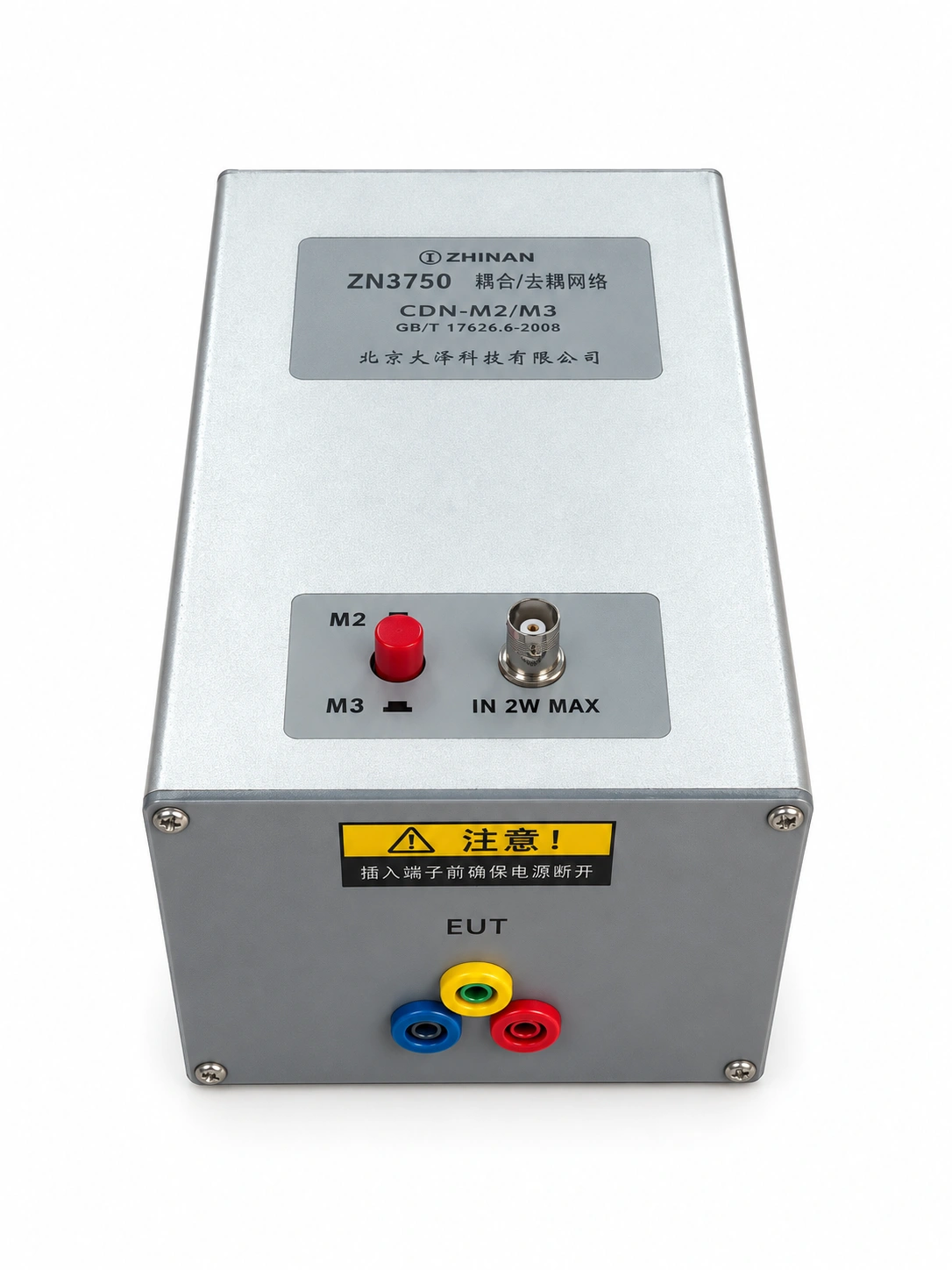

ZN3750CDN-M2/M3
150 kHz-230 MHz CDN-M2/M3 耦合去耦网络
支持 CDN-M2 双线和 CDN-M3 三线配置，用于电源端口的射频传导抗扰度测试。
频率范围150 kHz-230 MHz
模式M2 / M3
电流范围0-16 A
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
射频功放
CDN-M2/M3
双线 / 三线电源端口
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围150 kHz-230 MHz
阻抗 Zce150 Ω
阻抗 150 kHz-26 MHz150 Ω ±20 Ω
阻抗 26-80 MHz150 Ω +60 Ω / -45 Ω
阻抗 80-230 MHz150 Ω ±60 Ω
耦合系数9.5 dB +3 dB / -1 dB
去耦系数150 kHz >20 dB；1.5 MHz >60 dB；30 MHz >50 dB；230 MHz >25 dB
电压范围AC 0-250 V，DC 0-400 V
电流范围0-16 A
信号端口BNC，50 Ω
尺寸 / 重量200 × 120 × 100 mm，约 1.3 kg
