EMC 功率钳 / 注入钳

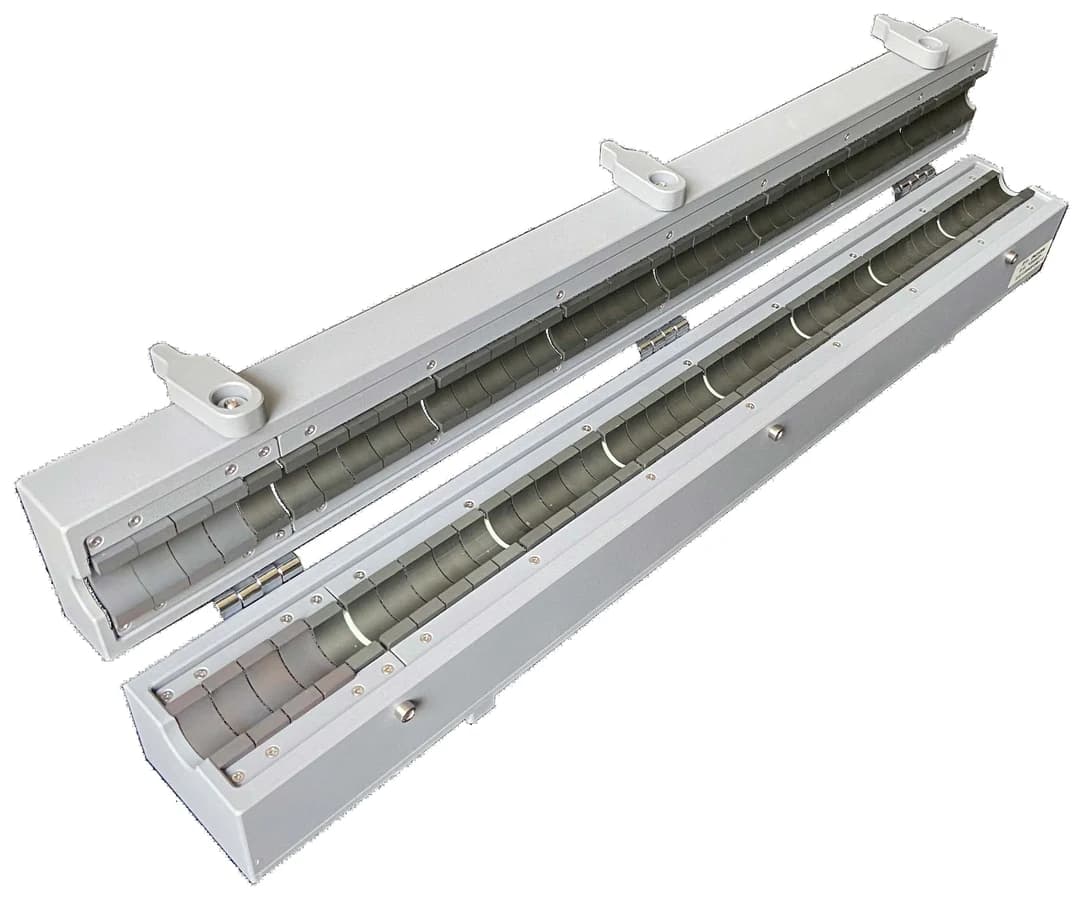

ZN23204
150 kHz-400 MHz 去耦钳
与 ZN23203 电磁注入钳配合使用，用于吸收/隔离不需要的射频信号，改善注入测试边界条件。
频率范围150 kHz-400 MHz
有效频段1-400 MHz
重量5.5 kg
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
辅助设备侧线缆
ZN23204 去耦钳
注入测试布置
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围150 kHz-400 MHz
有效频率范围1-400 MHz
衰减值> -14 dB（有效频率范围内）
可夹持直径约 16 mm
钳体尺寸650 × 110 × 99 mm
钳体重量5.5 kg
包装尺寸815 × 275 × 195 mm
包装重量约 9.3 kg
工作温度-10-50 ℃
相对湿度< 90%（25 ℃）
MATCHING PRODUCTS
返回产品中心 其他产品
CONFIGURATION INQUIRY
确认这款附件是否适合您的测试链路
请提供测试标准、目标频段、线缆直径、功率/电流要求及现有主机配置。我们会协助核对探头、钳子、CDN、功放和接收机的完整组合。
