WHY COMPACT ENCLOSURES
小型屏蔽体，不是大型屏蔽室的“缩小版”
紧凑空间让天线距离、极化方向和线缆走向更加敏感；门缝、接口、通风窗与连接器又往往是真正的泄漏点。测试方法必须适应结构，而不是为了测试改变结构。
结构更复杂接口、门缝和线缆入口密集，局部问题容易被忽略。
布置更困难有限空间会影响距离、方向与测试重复性。
不能破坏被测物避免开孔、穿线或拆改结构改变屏蔽状态。
FREQUENCY COVERAGE
从低频磁场到毫米波，多频点完整覆盖
优先选择典型频点，规避被测物固有谐振频率；现场可根据结构尺寸与测试目标确定最佳测量点。
14 kHz
100 kHz
150 kHz
200 kHz
1 MHz
15 MHz
100 MHz
450 MHz
950 MHz
3 GHz
6 GHz
10 GHz
18 GHz
26 GHz
35 GHz
39.5 GHz
低频段磁场屏蔽10 kHz–30 MHz
典型天线距离 60 cm，接收电平 ≥ 70 dBμV。
高频段电场屏蔽30 MHz–39.5 GHz
典型天线距离 200 cm，接收电平 ≥ 90 dBμV。
最小测试体积300 × 300 × 300 mm
适配紧凑型屏蔽箱、机柜与设备壳体。

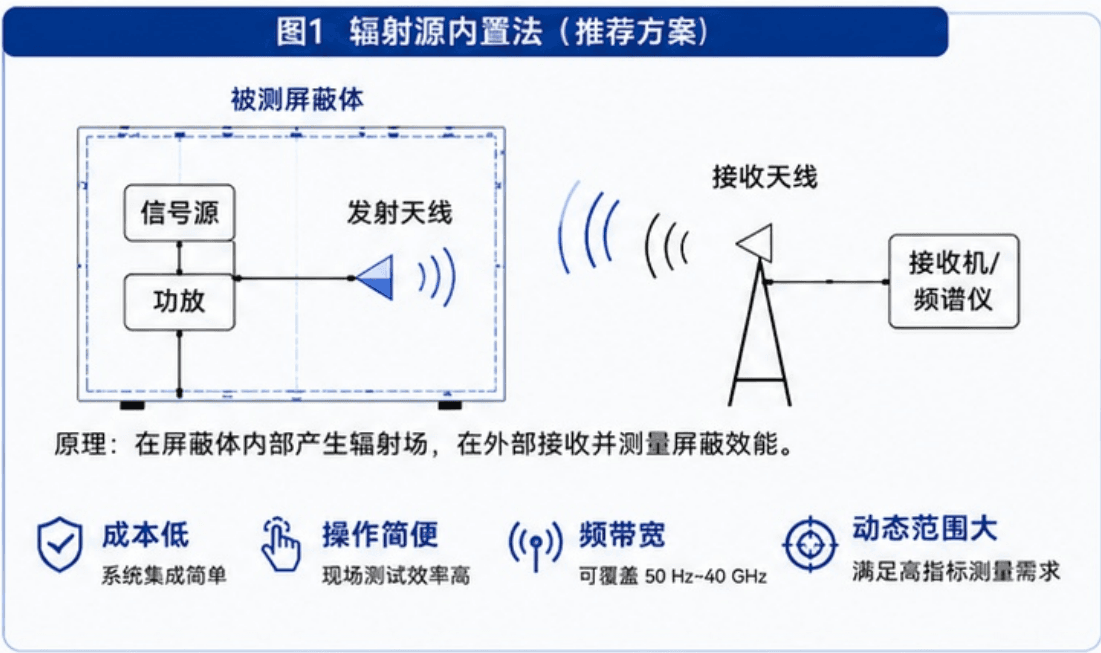

图1 辐射源内置法（推荐方案）
被测屏蔽体
信号源功放
发射天线
接收天线
接收机 /
频谱仪
频谱仪
原理：在屏蔽体内部产生辐射场，在外部接收并测量屏蔽效能。
成本低系统集成简单
操作简便现场测试效率高
频带宽覆盖 50 Hz-40 GHz
动态范围大满足高指标测量需求
EMBEDDED SOURCE METHOD
内置辐射源测试逻辑
在屏蔽体内部建立稳定辐射场，在外部接收并测量泄漏信号。无需为测试开孔，可更真实地保留被测物原有屏蔽状态。
- 模块按频点独立设计，切换直接、稳定可靠
- 覆盖低频环形天线、中频偶极子与高频喇叭天线
- 适合设计验证、出厂验收、整改对比和周期复测
- 测试结果可结合背景噪声与结构特征进行工程判断
TYPICAL APPLICATIONS
典型应用对象
也可用于门缝、通风窗、连接器和线缆入口等局部薄弱点排查。
01
屏蔽箱
研发验证与出厂一致性检查
02
屏蔽机柜
机柜整体及局部薄弱点排查
03
保密柜 / 安全防护设备
周期复测与状态核验
04
便携式屏蔽帐篷
现场搭建后的屏蔽性能检查
05
小型屏蔽舱
门缝、通风窗、接口等位置排查
06
电子设备屏蔽壳体
结构优化前后效果对比
设计验证
用于屏蔽结构设计阶段的性能评估与方案优化。
出厂验收
验证屏蔽箱、机柜及相关产品的出厂一致性。
问题排查
定位门缝、接口、通风窗及局部泄漏路径。
改造对比
对比材料、结构或工艺优化前后的屏蔽效果。

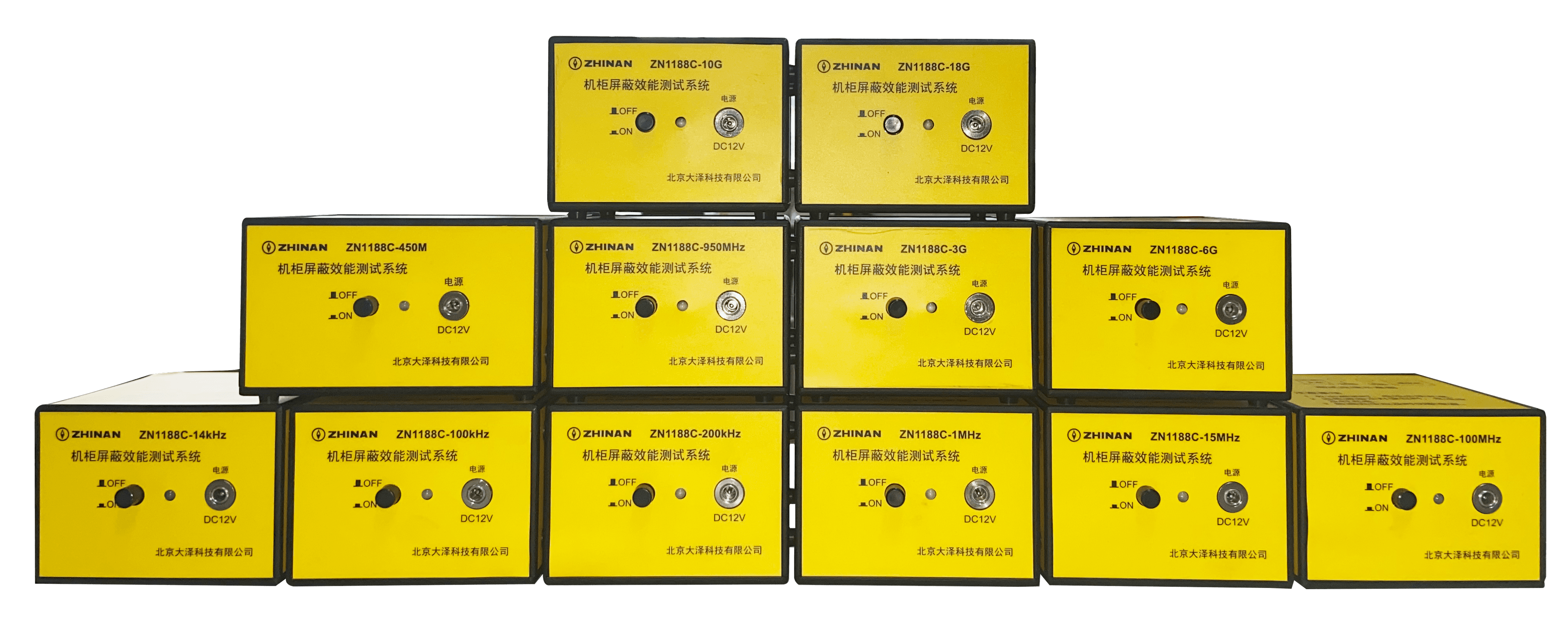

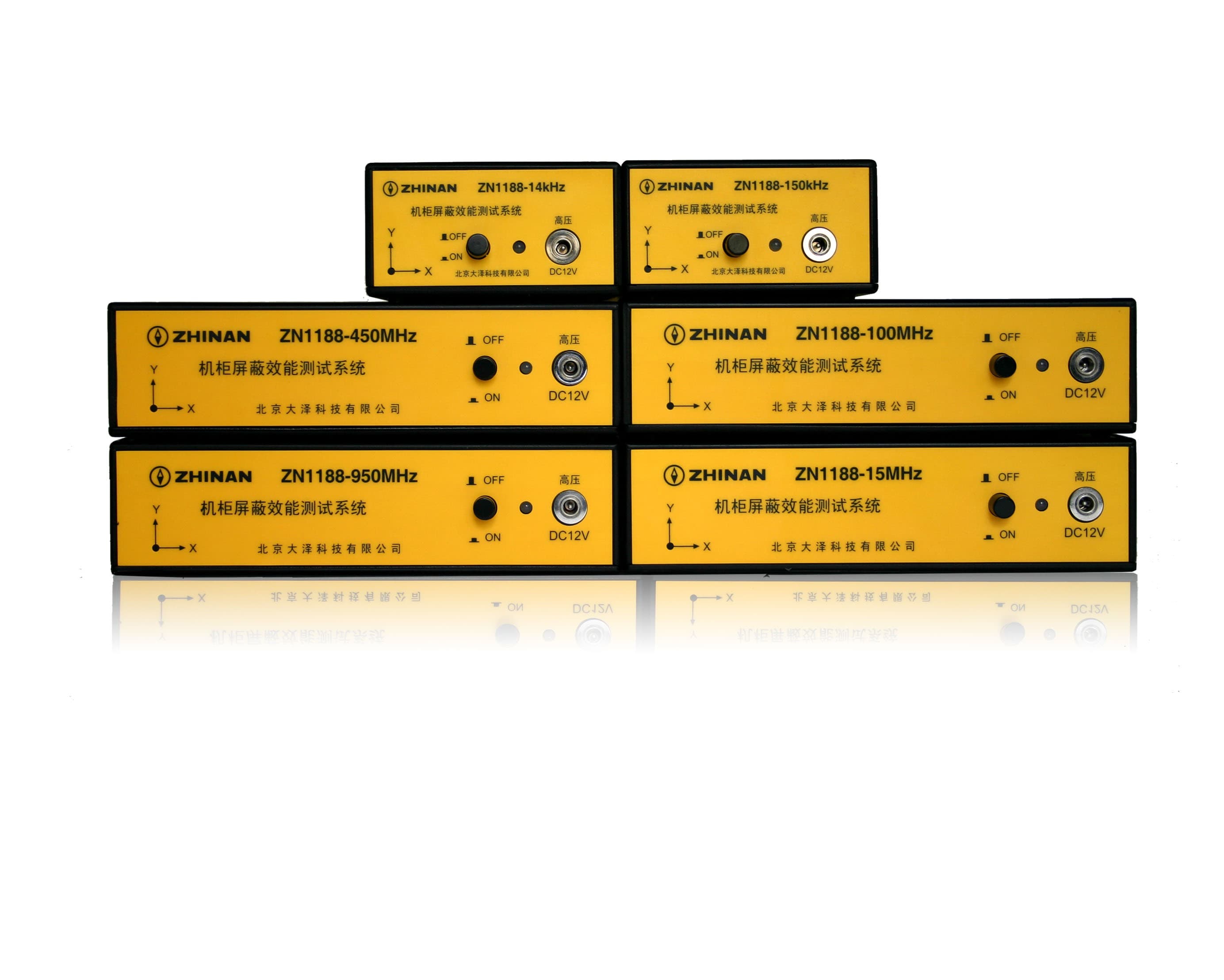

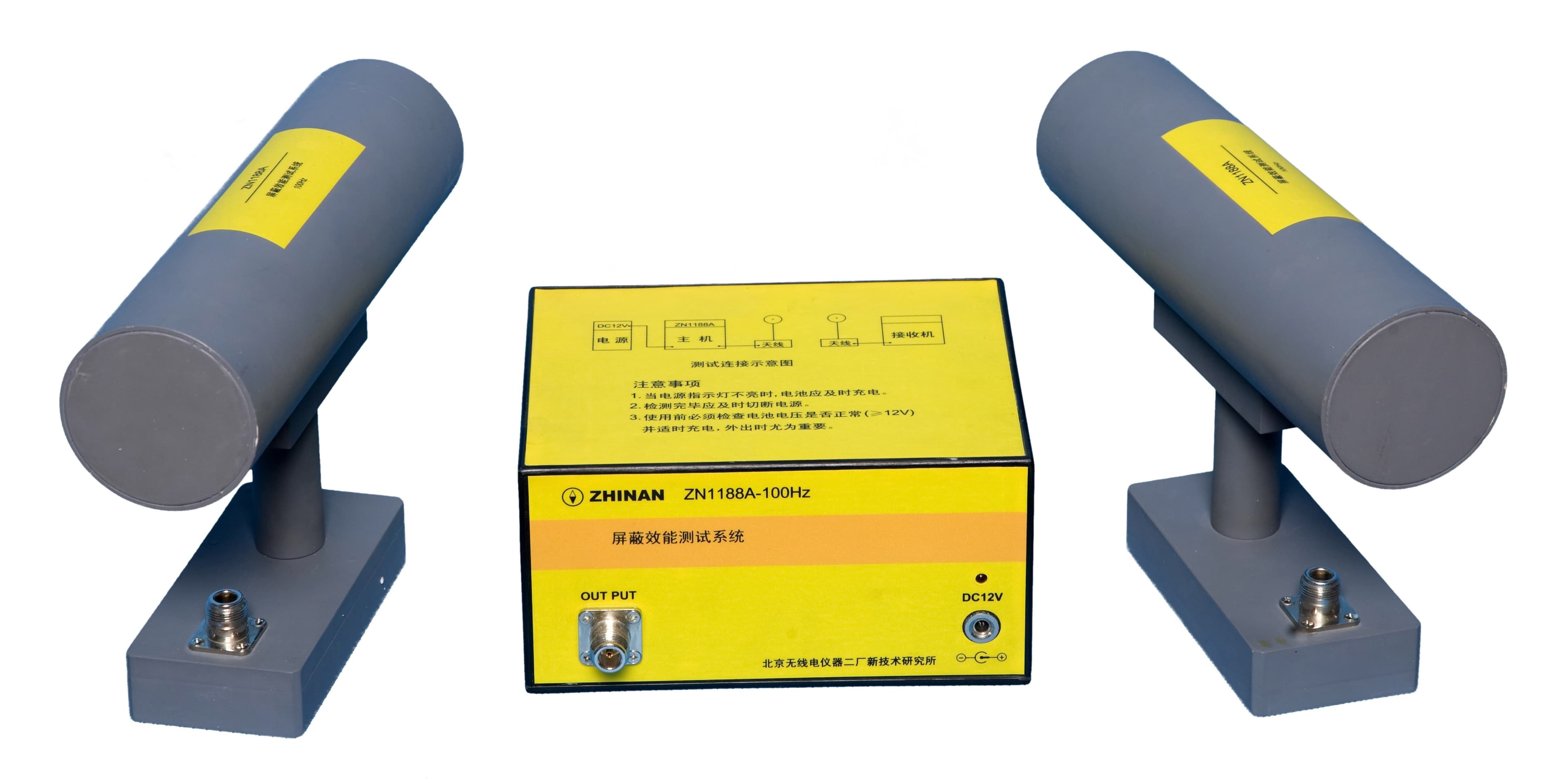

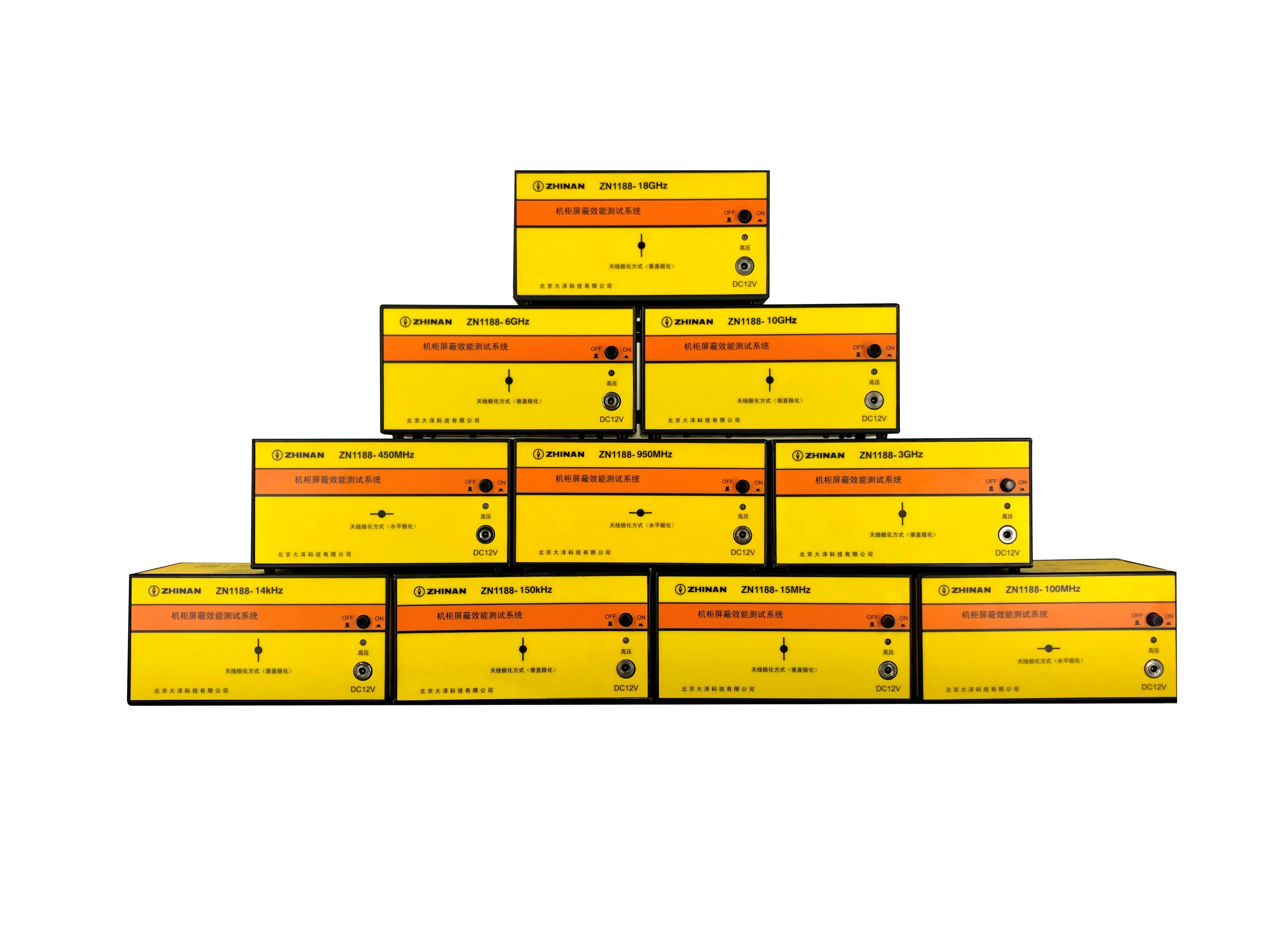

SYSTEM CONFIGURATION
一套系统，覆盖多频段测试链路

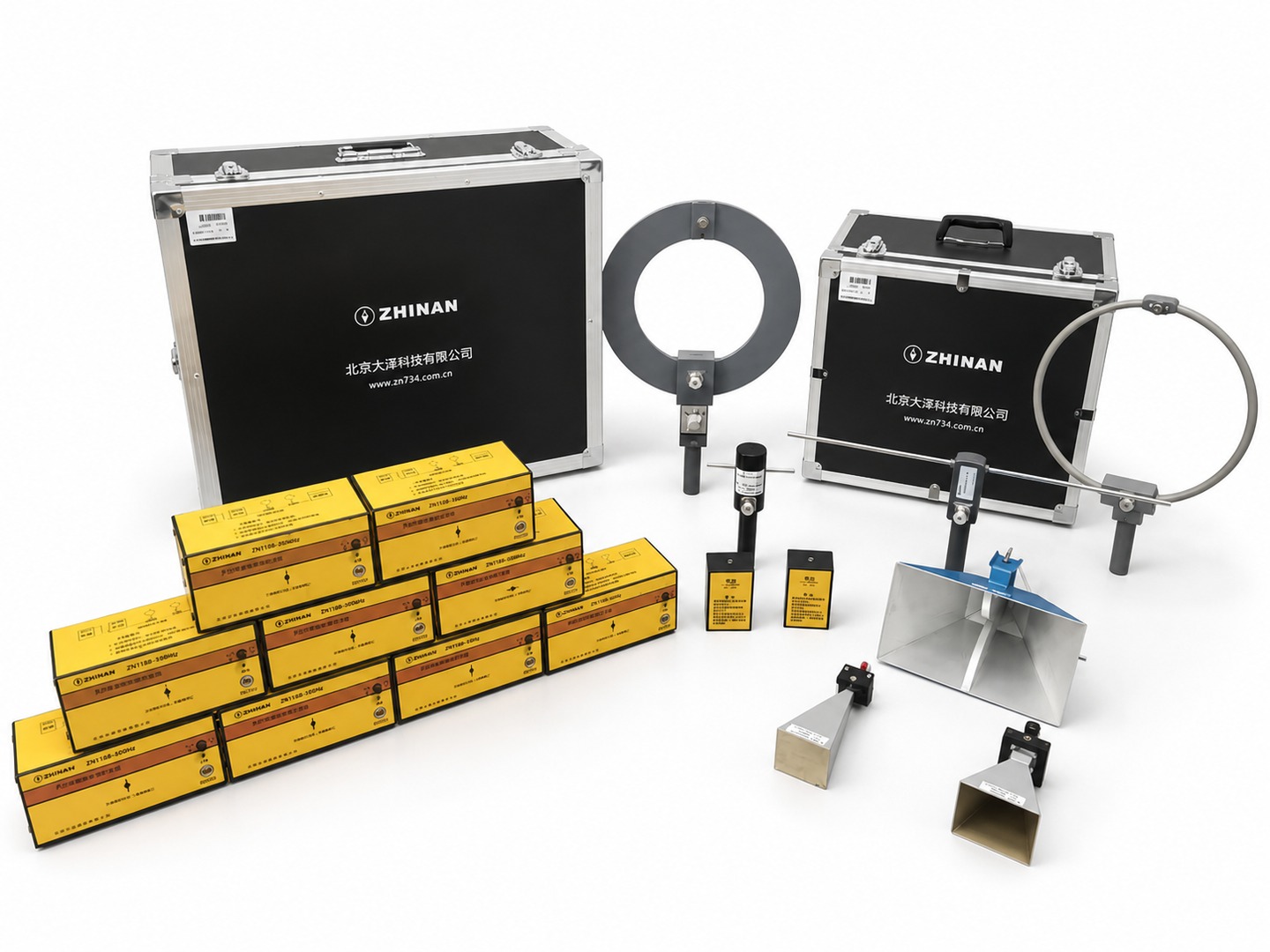

标准配置由主机、天线组、线缆与现场布置附件组成，可按实际频段需求配置。
01低频环形天线组14 kHz、100 kHz、150 kHz、200 kHz、1 MHz
02中频偶极子天线组100 MHz、450 MHz、950 MHz
03高频喇叭天线组3、6、10、18、26、35、39.5 GHz
04现场测试附件射频电缆、三脚架、直流电源、适配器、盒尺与蓄电池
小型结构测试配置
机柜类测试配置
方盒类测试配置STANDARDS & DOCUMENTS
标准依据与技术资料
测试方案参考 IEEE 299、IEEE 299.1 等屏蔽效能测量框架，并结合小型屏蔽体现场测试形成工程化方法。数据手册标注产品符合 GJB 5792A-2021、GB/T 39278-2020 等相关要求。
IEEE 299IEEE 299.1GJB 5792A-2021GB/T 39278-2020
TECHNICAL CONSULTATION
告诉我们被测物尺寸与目标频段
技术人员将结合屏蔽体结构、标准要求与现场条件，确认频点配置、布置方式和接收设备。
电话：010-64357789邮箱：781920339@qq.com
