人工电源网络 / LISN

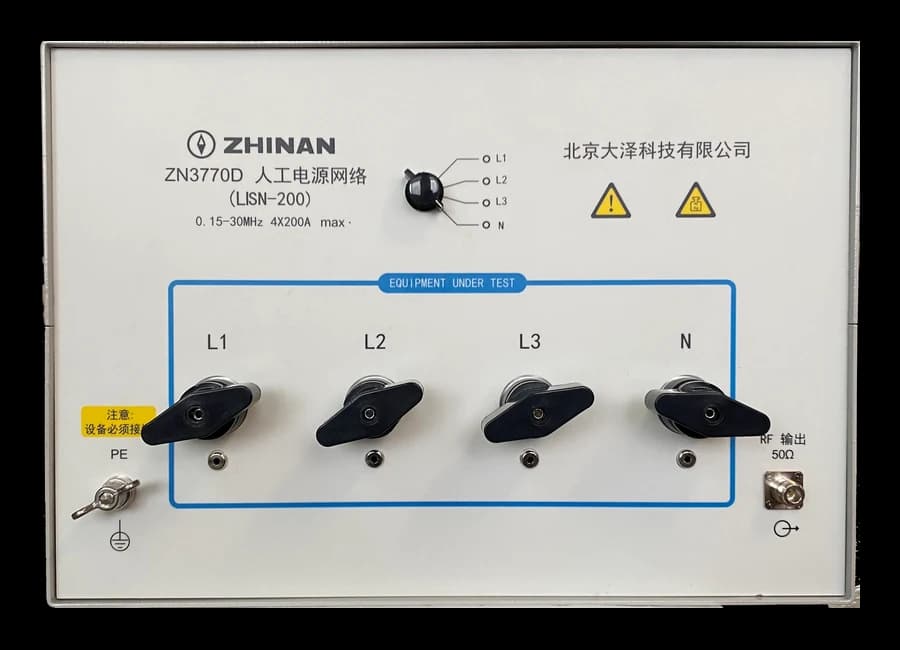

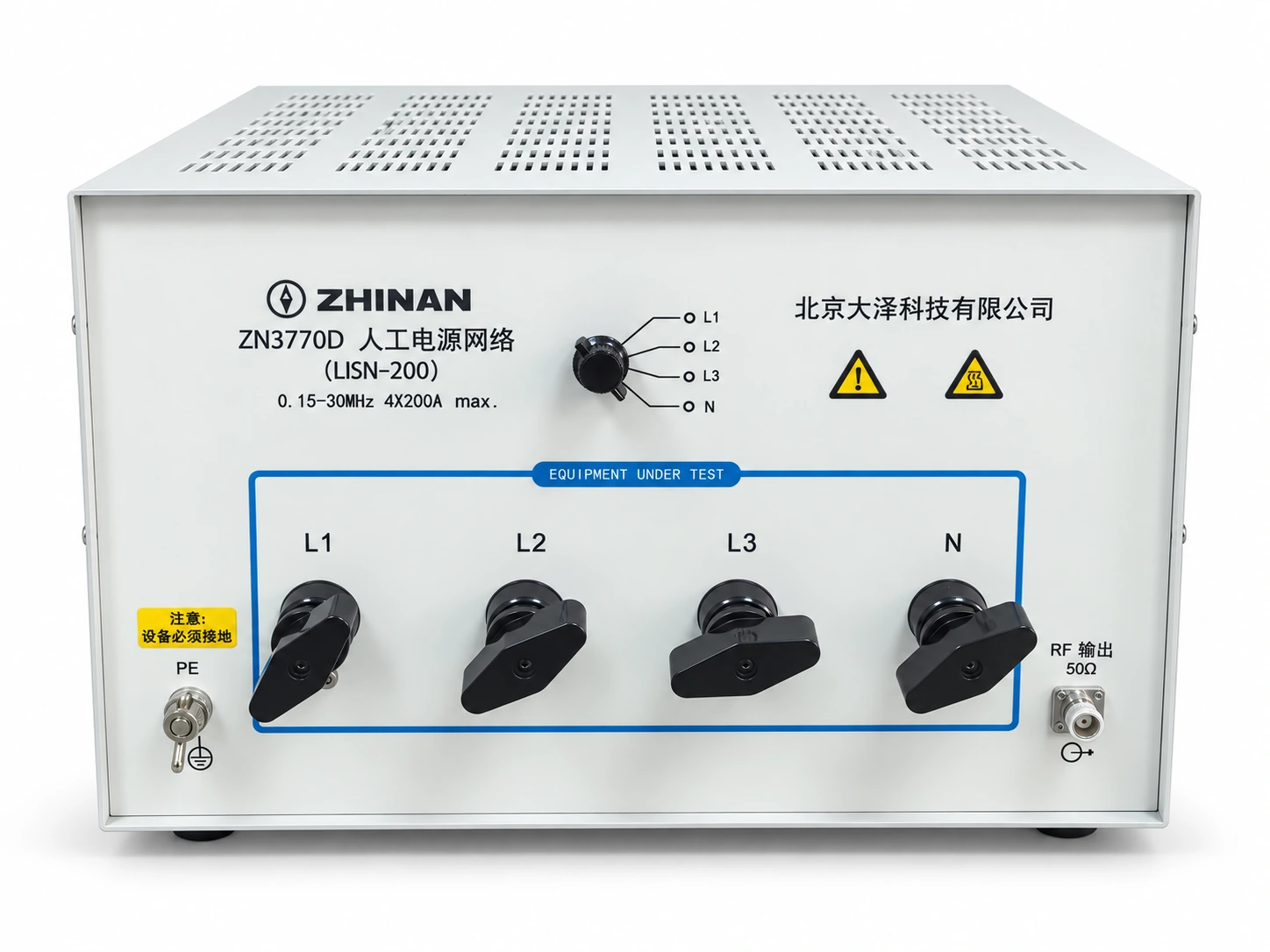

ZN3770D
150 kHz-30 MHz 四线 50Ω/50μH 4×200A 大电流人工电源网络
面向大功率三相/四线设备的传导骚扰电压测量，提供更高电流承载能力和风冷辅助配置。
频率范围150 kHz-30 MHz
阻抗网络50Ω/50μH
额定电流4×200 A
传导骚扰测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
大功率三相电源 / DUT
ZN3770D 人工电源网络
EMI 接收机
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围150 kHz-30 MHz
阻抗网络V 型 50Ω/50μH
阻抗误差±20%
相位角误差±11.5°
隔离度>40 dB
额定电流4×200 A
额定电压AC 400 V 50 Hz，DC 600 V
辅助电源AC 220 V / 0.5 A（风冷）
射频输出N 型，50Ω
外形尺寸550 × 380 × 580 mm
重量约 40 kg
