人工电源网络 / LISN

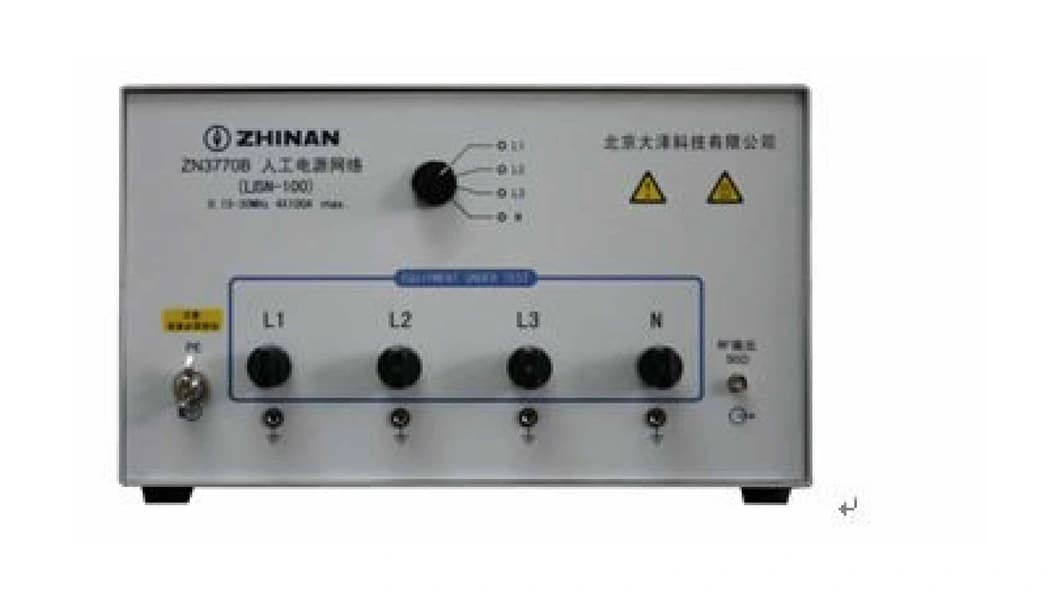

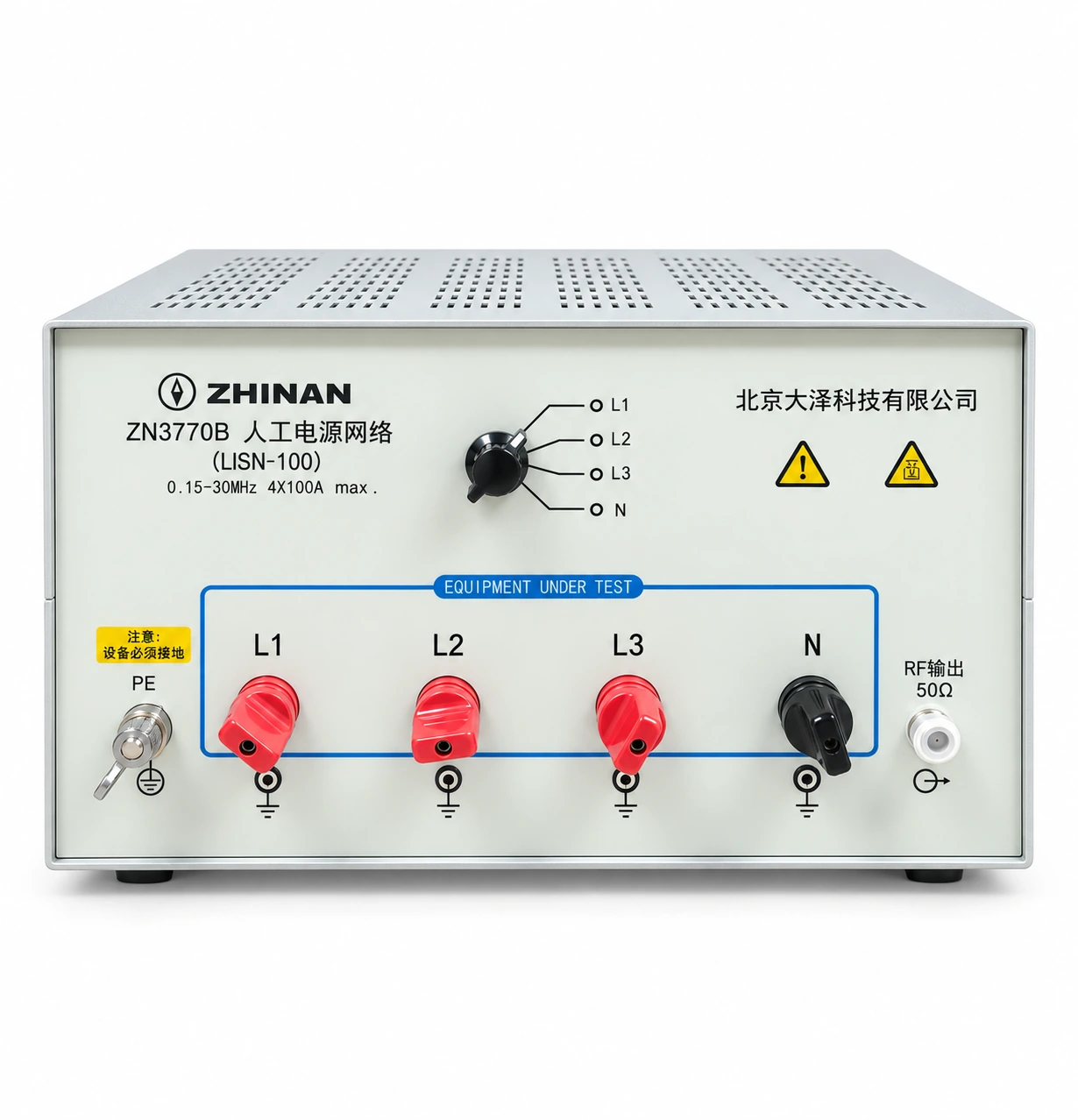

ZN3770B

150 kHz-30 MHz 四线 50Ω/50μH 4×100A 人工电源网络

用于三相/四线供电设备的传导骚扰电压测量，适合比单相 LISN 更高电流、更复杂供电制式的电源端口测试。

频率范围150 kHz-30 MHz

阻抗网络50Ω/50μH

额定电流4×100 A

传导骚扰测量链路

MEASUREMENT CHAIN

在 EMI 测量系统中的位置

三相四线电源 / DUT

ZN3770B 人工电源网络

EMI 接收机

TECHNICAL SPECIFICATIONS

以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。

频率范围150 kHz-30 MHz

阻抗网络V 型 50Ω/50μH

阻抗误差±20%

相位角误差±11.5°

隔离度>40 dB

额定电流4×100 A

额定电压AC 400 V 50 Hz，DC 600 V

辅助电源AC 220 V / 0.5 A

射频输出BNC，50Ω

外形尺寸410 × 240 × 500 mm

重量约 25 kg

CONFIGURATION INQUIRY

请提供测试标准、目标频段、被测对象和现有仪器配置。我们会协助核对接收机、前置放大器、LISN、天线和软件的组合方案。
