人工电源网络 / LISN

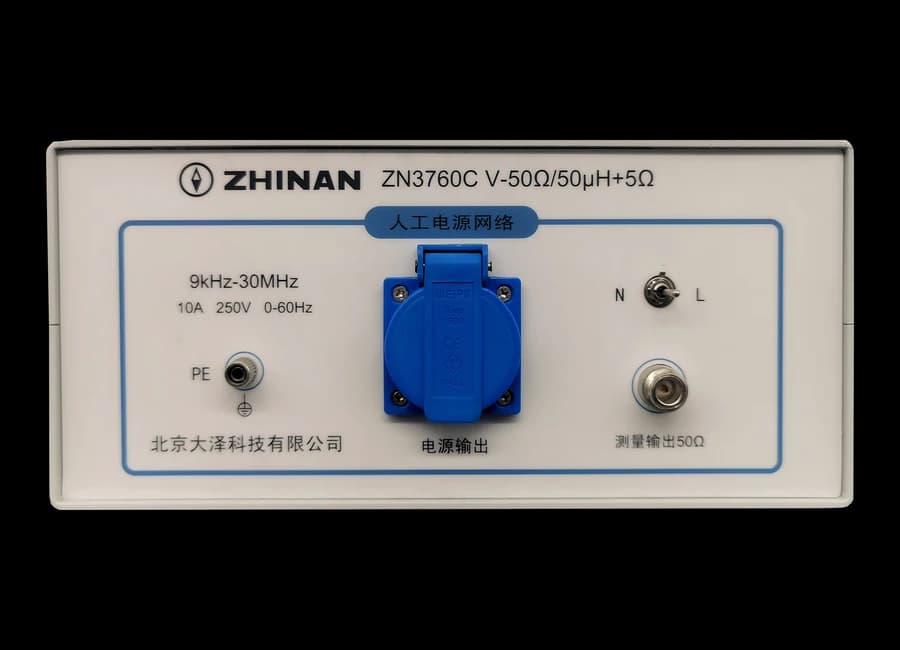

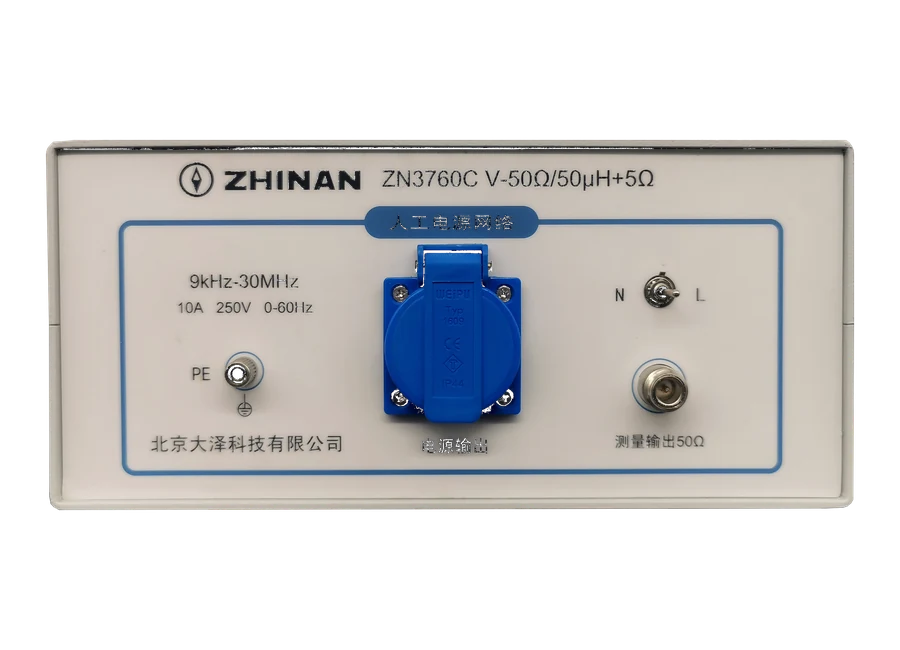

ZN3760C
9 kHz-30 MHz V 型 50Ω/50μH + 5Ω 10A 人工电源网络
面向较小电流被测设备的桌面式 LISN，为传导骚扰测试提供稳定阻抗和电源侧高频隔离。
频率范围9 kHz-30 MHz
阻抗网络50Ω/50μH + 5Ω
额定电流10 A
传导骚扰测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
单相电源 / DUT
ZN3760C 人工电源网络
EMI 接收机
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围9 kHz-30 MHz
阻抗网络V 型 50Ω/50μH + 5Ω
阻抗误差±20%
相位角误差±11.5°
隔离度0-40 dB（0.009-0.05 MHz），>40 dB（0.05-30 MHz）
额定电流10 A
额定电压AC 250 V / DC 400 V
射频输出N 型，50Ω
外形尺寸310 × 140 × 360 mm
重量约 7 kg
