人工电源网络 / LISN

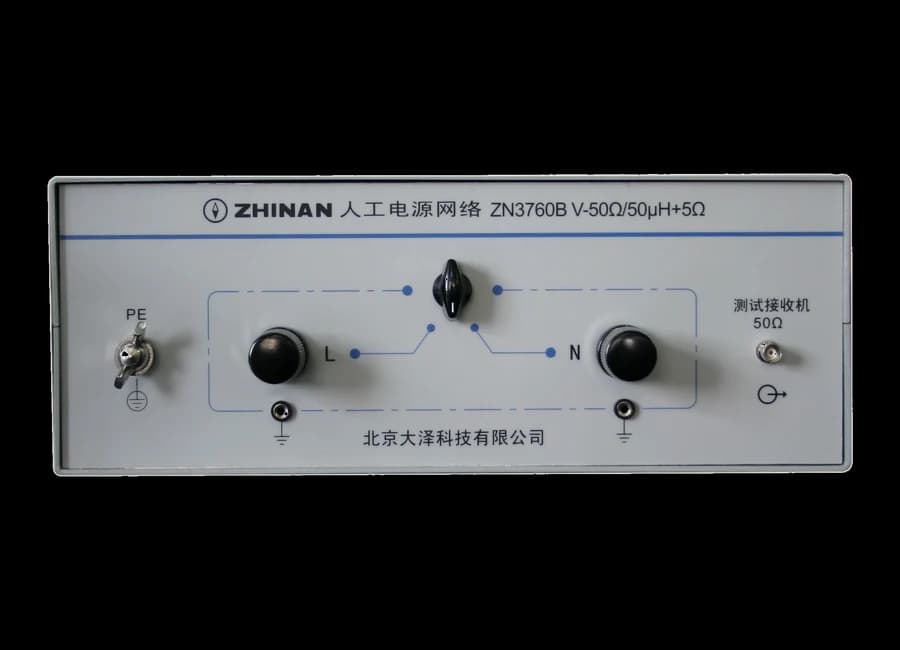

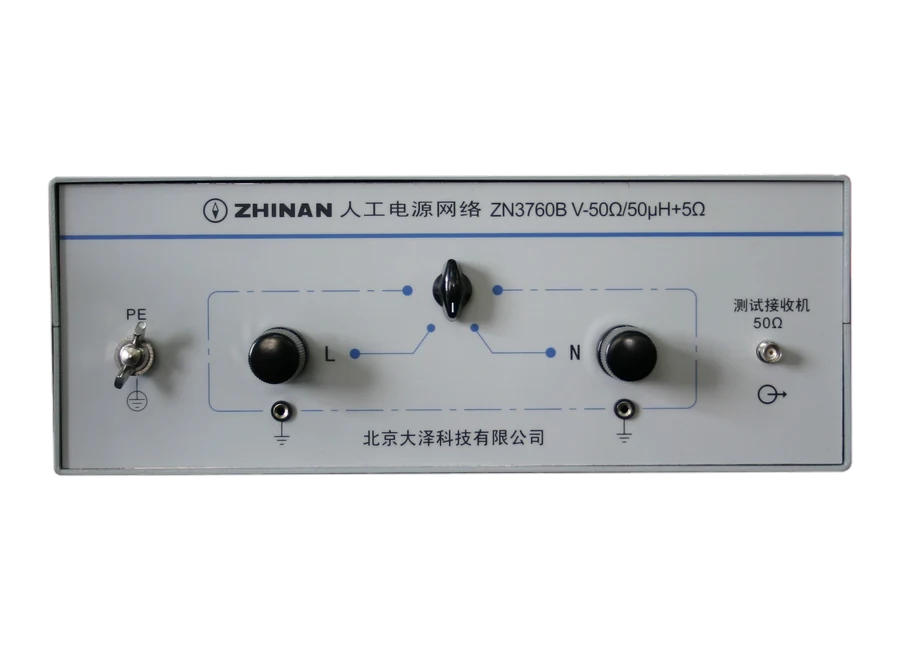

ZN3760B
9 kHz-30 MHz V 型 50Ω/50μH + 5Ω 20A 人工电源网络
用于单相电源端口传导骚扰电压测量，在规定频段内为被测设备提供稳定阻抗，并隔离电网侧高频干扰。
频率范围9 kHz-30 MHz
阻抗网络50Ω/50μH + 5Ω
额定电流20 A
传导骚扰测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
电源输入 / DUT
ZN3760B 人工电源网络
EMI 接收机
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围9 kHz-30 MHz
阻抗网络V 型 50Ω/50μH + 5Ω
阻抗误差±20%
相位角误差±11.5°
隔离度0-40 dB（0.009-0.05 MHz），>40 dB（0.05-30 MHz）
分压系数≤6.5 dB
额定电流20 A
额定电压AC 250 V 50 Hz，DC 400 V
射频输出N 型，50Ω
外形尺寸400 × 400 × 150 mm
重量约 11.5 kg
