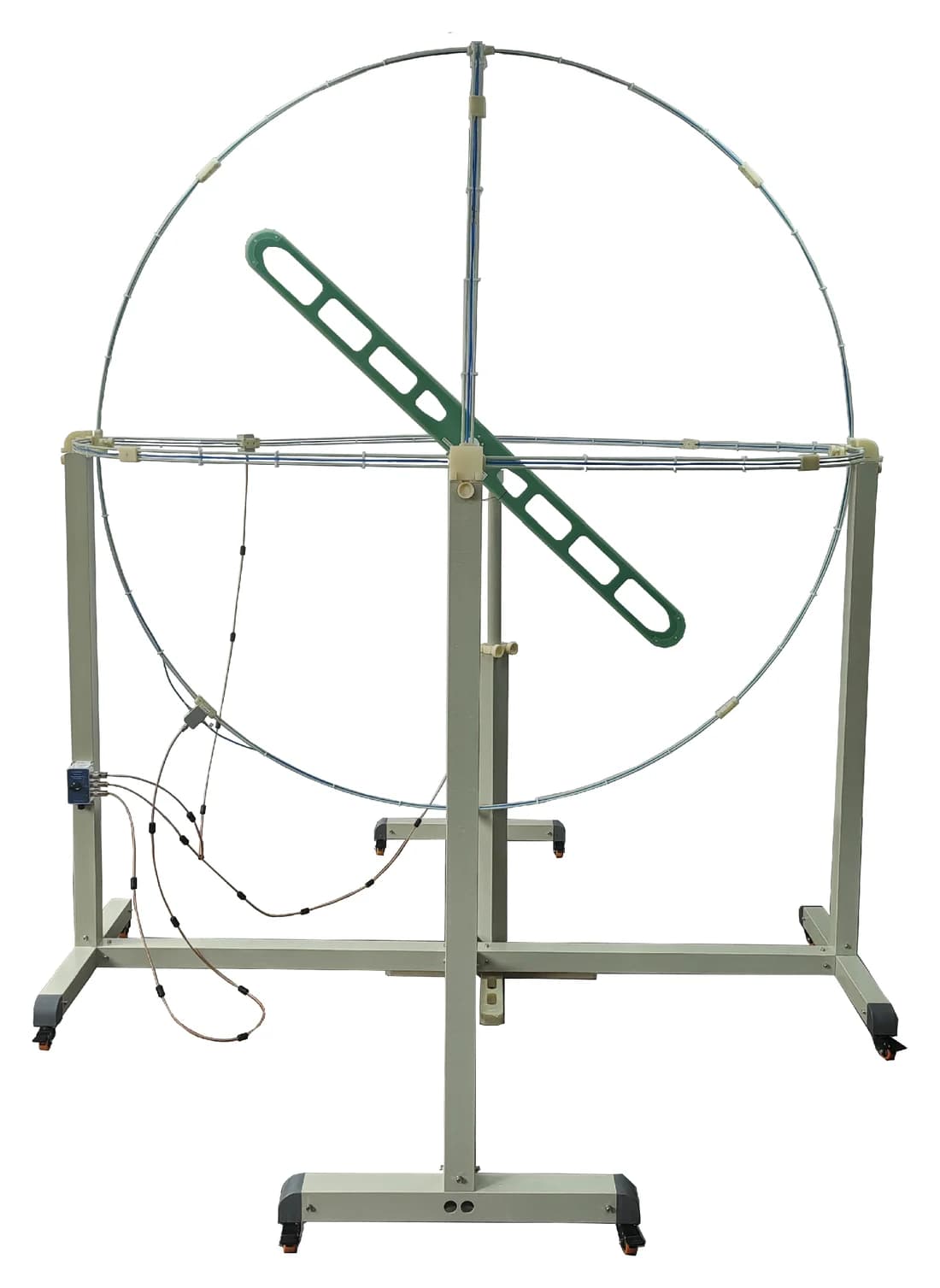

三环天线
ZN30401
三环天线
由三个相互垂直的 2 m 环组成，通过转换开关分别测量 X / Y / Z 三个方向的骚扰信号。适用于电气照明和类似设备在 9 kHz-30 MHz 频段内的辐射电磁骚扰测量，符合 CISPR 16-1-4:2019，并等同于 GB 6113.104-2021。
频率范围9 kHz-30 MHz
天线直径2 m
测量方向X / Y / Z 三轴
SERIES POSITION
查看完整系列方案 EMI 系列中的频段位置
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围9 kHz-30 MHz
确认因子72.52-89.3 dBΩ（±3 dBΩ）
输出阻抗50 Ω
天线直径2 m
天线体积2.4 m × 2.4 m × 2.6 m
天线重量50 kg
输出方向X / Y / Z 三方向切换
标准附件X/Y/Z 方向电缆各 2 m，N-BNC，共 3 根
测试电缆5 m，N-N，1 根
出厂资料说明书、合格证、U 盘出厂数据
可选附件ZN30400 三环天线校准天线
符合标准CISPR 16-1-4:2019 / GB 6113.104-2021
