测试天线

ZN30901

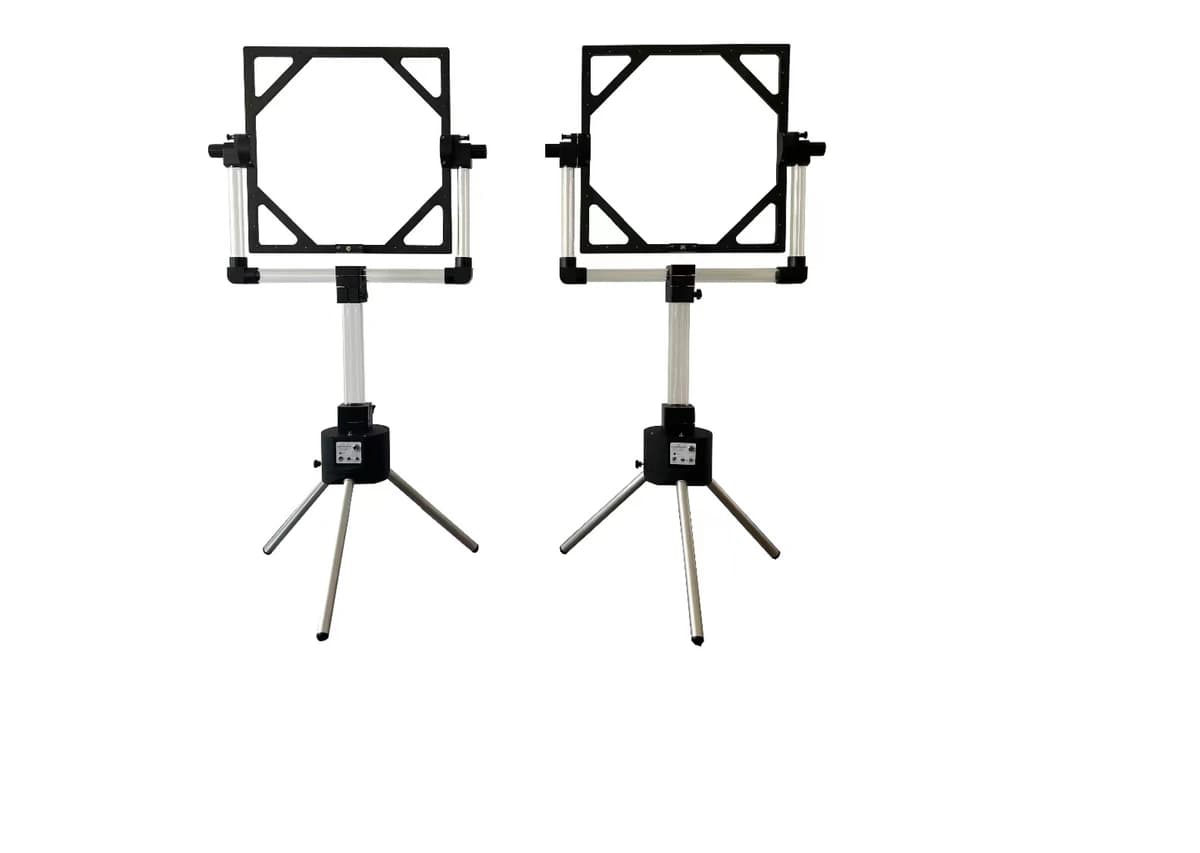

场地确认环天线测试系统

9 kHz-30 MHz 场地确认环天线测试系统，由信号传输子系统和信号接收子系统组成，用于对比实际测试场地和认证场地结果。

9 kHz–30 MHz场地确认、低频环天线测试

TECHNICAL OVERVIEW

产品概览

频率范围9 kHz-30 MHz

天线面积方形，边长 60 cm

天线高度1.3 m（中心高度）

接收前置放大器增益30 dB

发射放大器增益30 dB（输出 33 dBm）

接口类型N 型母头

收发双子系统三正交方向可调激光对准辅助设置

RELATED STANDARDS

无线电骚扰和抗扰度测量设备与方法的基础规范，定义 EMI 接收机、人工电源网络、天线、场地验证和检波方式等关键要求。选型时通常要先确认测试项目、频段、阻抗网络和测量链路，再匹配接收机、LISN、探头和天线配置。

面向信息技术设备、多媒体设备等民用产品的无线电骚扰限值与测量要求，常用于传导发射和辐射发射项目。实际配置需要结合被测设备供电方式、端口类型、测试距离和适用频段，选择 LISN、接收机、电流探头及接收天线。

CONFIGURATION INQUIRY

请提供测试标准、频段和被测对象。当前表单为可运行的样站接口，正式上线时将接入后台和邮件通知。
