EMC 功率钳 / 注入钳
ZN23202

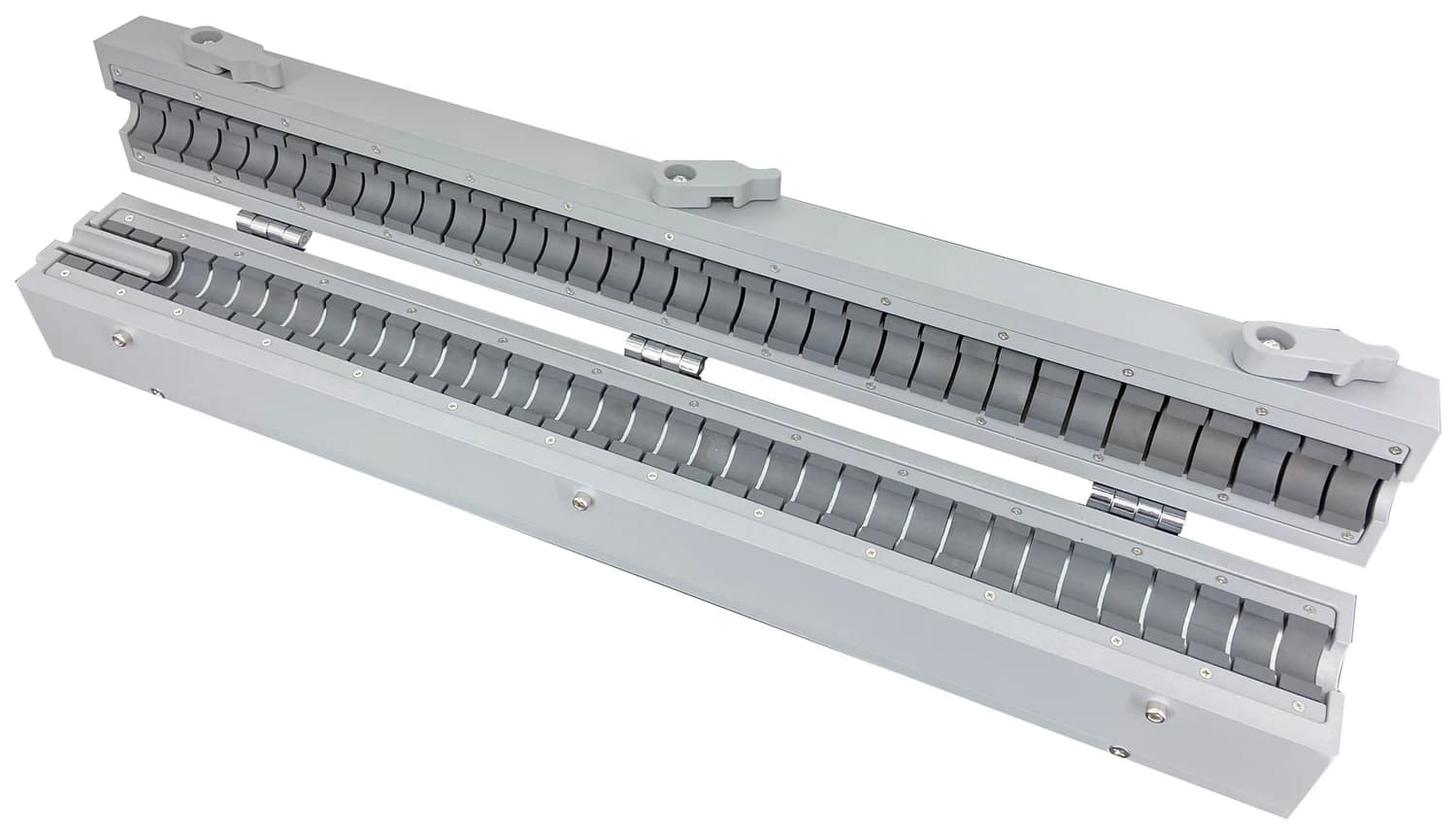

30 MHz-1000 MHz 辅助吸收式功率钳
与吸收钳配合使用，用于减少被测设备电源端干扰并改善骚扰功率测量布置。
频率范围30 MHz-1000 MHz
插入损耗> 15 dB
适用线径< 20 mm
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
电源线 / 信号线
ZN23202 辅助吸收钳
测量布置
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
频率范围30 MHz-1000 MHz
插入损耗> 15 dB（高于 200 MHz）
适用电缆直径< 20 mm
外形尺寸630 × 100 × 105 mm
重量4.8 kg
包装尺寸815 × 195 × 270 mm
包装重量8.8 kg
MATCHING PRODUCTS
返回产品中心 其他产品
CONFIGURATION INQUIRY
确认这款附件是否适合您的测试链路
请提供测试标准、目标频段、线缆直径、功率/电流要求及现有主机配置。我们会协助核对探头、钳子、CDN、功放和接收机的完整组合。
