电流探头 / 注入钳

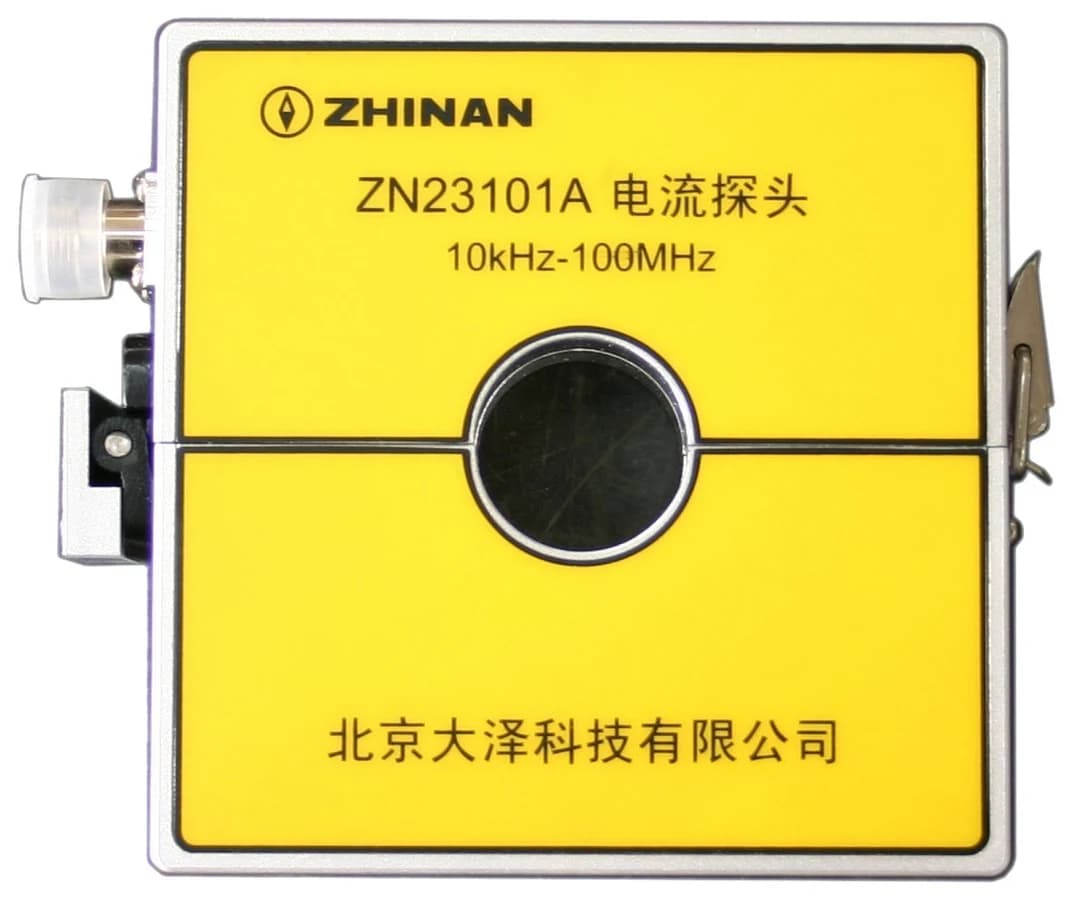

ZN23101A
10 kHz-100 MHz 大口径电流探头
用于检测直径小于 30 mm 电缆上的传导干扰信号，也可在抗扰度测试中向电缆注入信号。
频率范围10 kHz-100 MHz
测试口径Φ30 mm
承受功率5 W
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
被测电缆
ZN23101A 电流探头
接收机 / 注入链路
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
工作频率范围10 kHz-100 MHz
测试口径Φ30 mm
平均承受功率5 W
尺寸150 × 120 × 35 mm
重量约 0.8 kg
工作温度0-40 ℃
储存温度-40-60 ℃
工作湿度20%-90% RH
大气压力86-106 kPa
MATCHING PRODUCTS
返回产品中心 其他产品
CONFIGURATION INQUIRY
确认这款附件是否适合您的测试链路
请提供测试标准、目标频段、线缆直径、功率/电流要求及现有主机配置。我们会协助核对探头、钳子、CDN、功放和接收机的完整组合。
