电流探头 / 注入钳

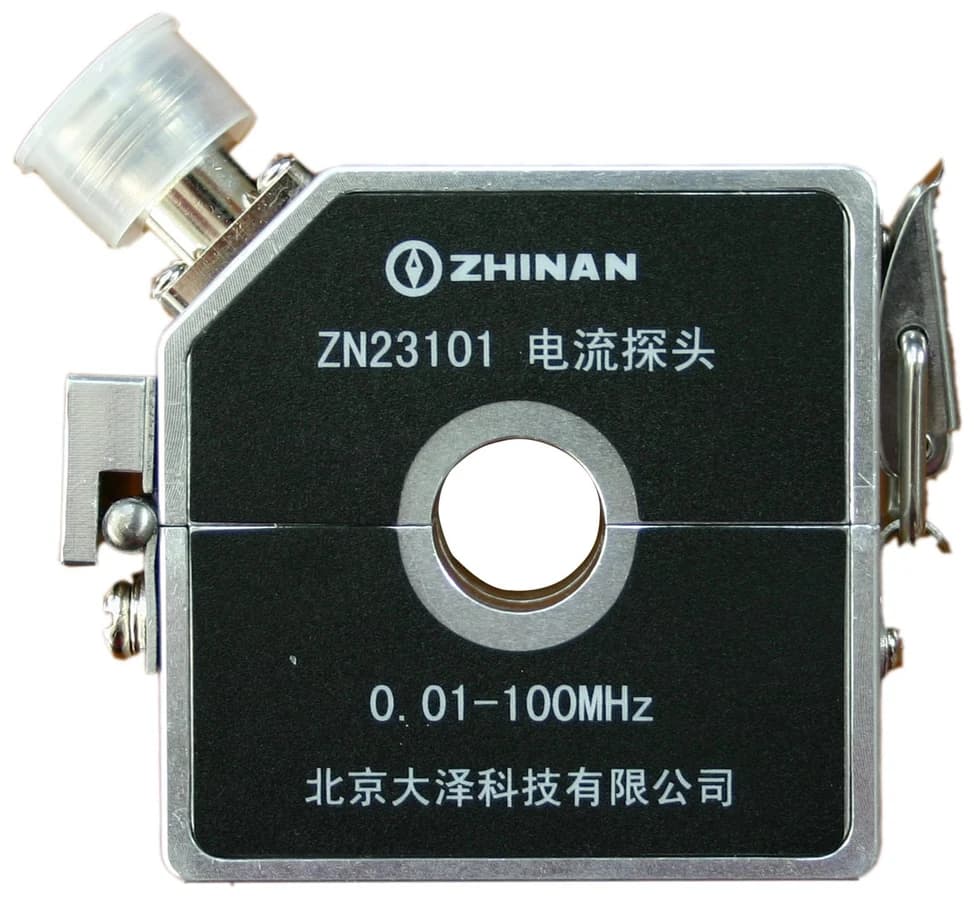

ZN23101
9 kHz-100 MHz 传导干扰电流监测探头
无需断开电缆即可测量沿导线或电缆传播的传导干扰信号，适合无法插入 LISN 或需要定位电缆共模电流的整改场景。
频率范围9 kHz-100 MHz
测试口径Φ14 mm
电流能力< 50 A
EMC 测试链路附件
TEST CHAIN
在测试链路中的位置
被测电缆
ZN23101 电流探头
EMI 接收机 / 频谱仪
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，实际配置、校准数据与交付附件请以正式技术协议和随机资料为准。
工作频率范围9 kHz-100 MHz
传输阻抗0.1-10 Ω（9 kHz-60 MHz）
允许直流/交流电流< 50 A
测量误差< ±2 dB（50 Ω 终端）
测试口径Φ14 mm
尺寸75 × 80 × 26 mm
重量约 0.16 kg
工作温度0-40 ℃
储存温度-40-60 ℃
工作湿度20%-90% RH
MATCHING PRODUCTS
返回产品中心 其他产品
CONFIGURATION INQUIRY
确认这款附件是否适合您的测试链路
请提供测试标准、目标频段、线缆直径、功率/电流要求及现有主机配置。我们会协助核对探头、钳子、CDN、功放和接收机的完整组合。
