大功率电场发生器
ZN5800-1

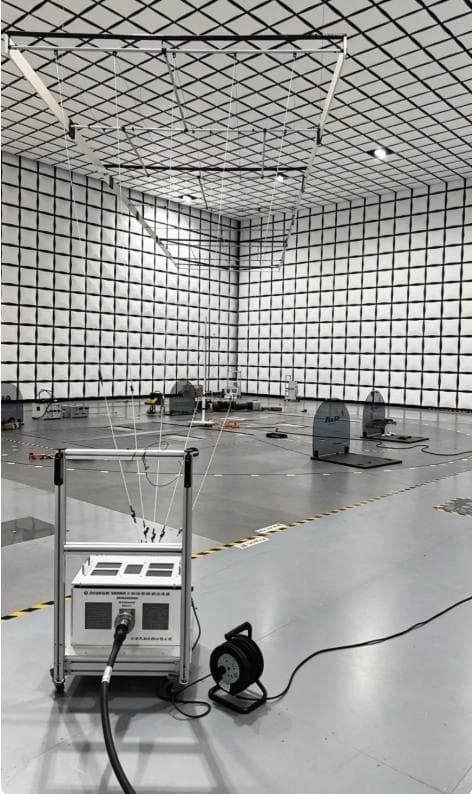

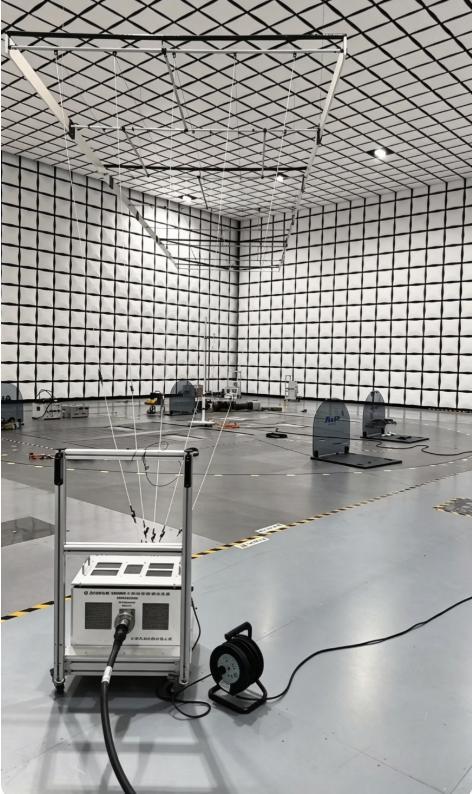

大功率电场发生器（14 米）
以一套 14 米级大型发射系统覆盖传统三环天线组合的应用频段，减少分段换天线和重复布置。系统采用发射天线、可升降天线架、双大功率阻抗转换器与 50 Ω 大功率负载构成完整链路，最高注入功率 10 kW。
频率覆盖10 kHz-30 MHz
注入功率最高 10 kW
记录场强最高 210.75 V/m
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围10 kHz-30 MHz
输入阻抗50 Ω
输入端口EIA 1 5/8（13-30）
极化方式垂直极化
输入驻波不大于 2（平均）
注入功率不大于 10,000 W
工作温度0 ℃-40 ℃
发射天线尺寸21.5 m × 3 m（长 × 宽）
天线架尺寸14.55 m × 3.42 m（长 × 宽）
阻抗转换器2 台，约 58.5 kg / 台
50 Ω 负载900 × 400 × 1030 mm；约 133 kg
参考标准ISO 11451-2 / GB/T 33012.2-2016 / GB/T 33014.5-2025
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
