人工电源网络 / LISN

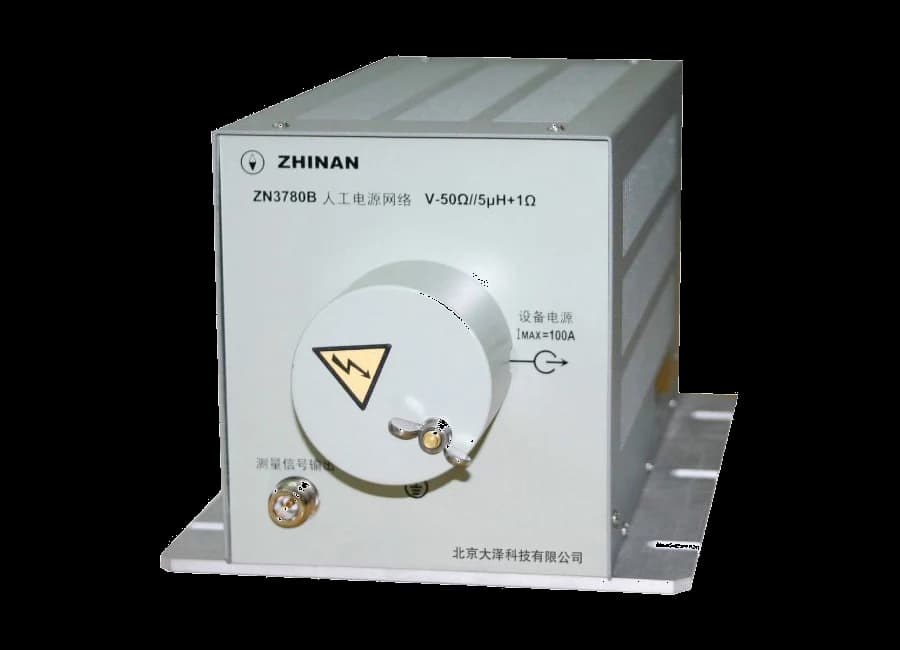

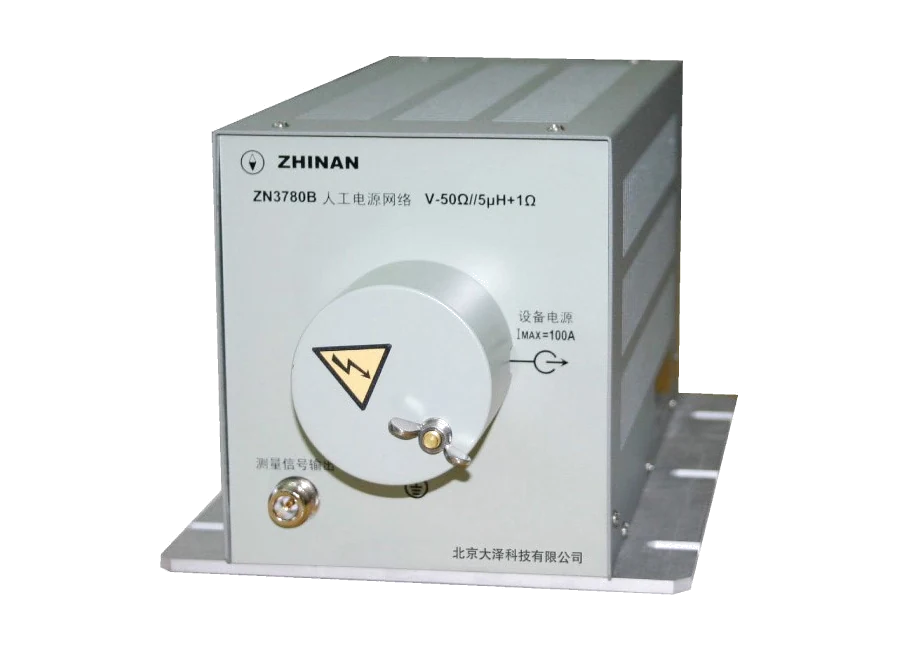

ZN3780B
150 kHz-110 MHz V 型 50Ω/5μH + 1Ω 100A 人工电源网络
为大电流直流或车载电源端口提供 5μH LISN 阻抗环境，适合 100A 等级传导骚扰测量。
频率范围150 kHz-110 MHz
阻抗网络50Ω/5μH + 1Ω
额定电流100 A
传导骚扰测量链路
MEASUREMENT CHAIN
在 EMI 测量系统中的位置
大电流直流电源 / DUT
ZN3780B 人工电源网络
EMI 接收机
TECHNICAL SPECIFICATIONS
关键技术指标
以下参数依据当前产品数据手册整理，最终配置、接口与计量交付以正式技术协议和随机资料为准。
频率范围150 kHz-110 MHz
阻抗网络V 型 50Ω/5μH + 1Ω
阻抗误差±20%
相位角误差±11.5°
分压系数约 3 dB
额定电流100 A
额定电压AC 250 V 50 Hz，DC 500 V
射频输出N 型，50Ω
外形尺寸148 × 165 × 310 mm
重量约 4.2 kg
CONFIGURATION INQUIRY
确认这台设备是否适合您的测试链路
请提供测试标准、目标频段、被测对象和现有仪器配置。我们会协助核对接收机、前置放大器、LISN、天线和软件的组合方案。
