大功率对数周期天线
ZN30505L
对数周期天线

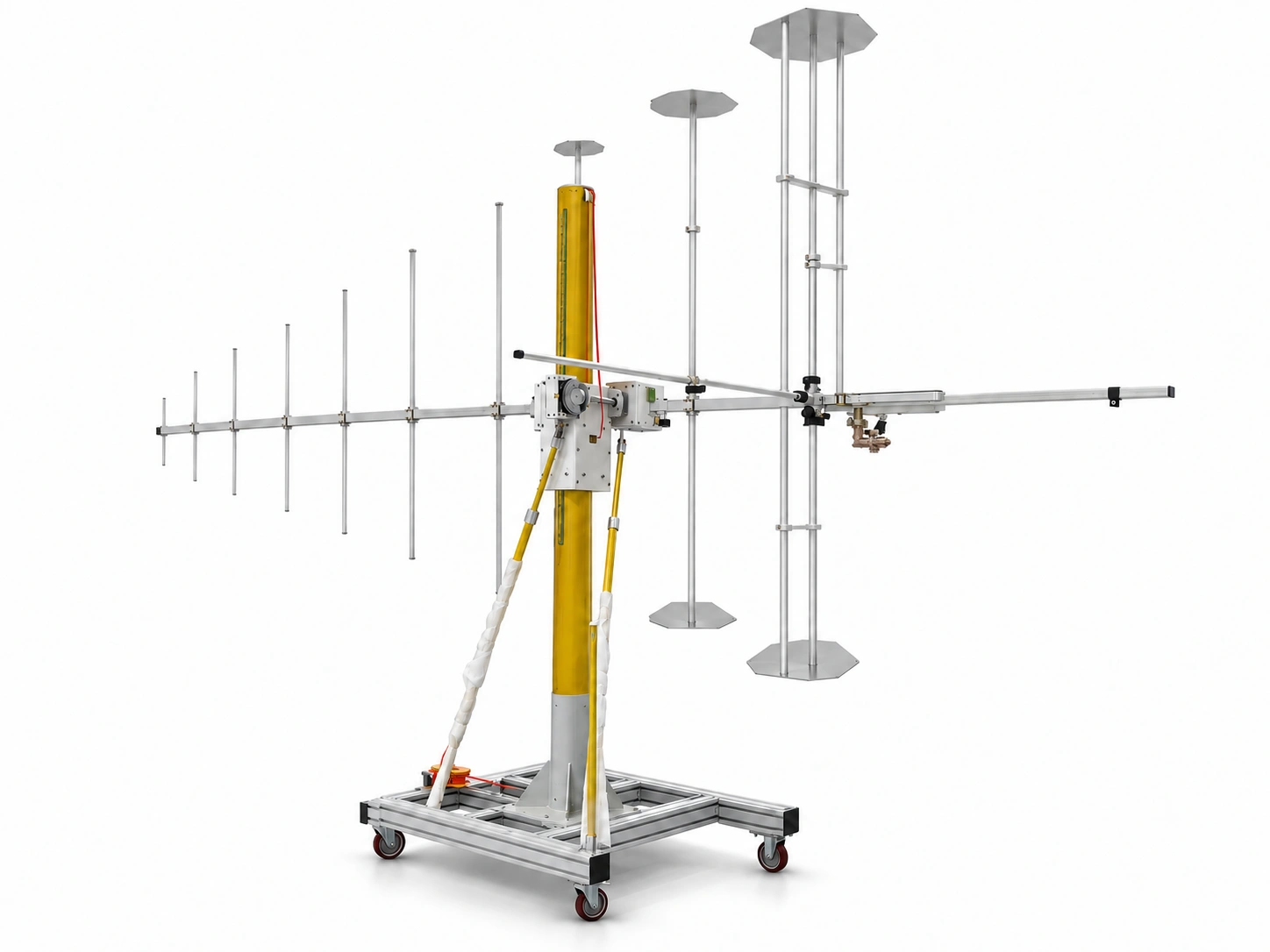

覆盖 20 MHz-220 MHz，支持最高 10 kW 输入功率，可在 1 m 距离处生成 200 V/m 场强。天线安装在移动推车上，支持水平/垂直极化、仰角和高度调节，适合半电波暗室内的汽车电磁兼容测试。
频率范围20 MHz-220 MHz
场强能力1 m / 200 V/m
最大输入功率≤10 kW
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
频率范围20 MHz-220 MHz
阻抗50 Ω
输入接口13-30 接口
最大功率输入≤10 kW
驻波比 VSWR≤2.5（平均值）
极化方式水平 / 垂直
仰角调节范围0° 至 -40°
天线尺寸3.86 m × 3.4 m × 3.18 m
天线重量约 50 kg
天线推车尺寸3.3 m × 1.53 m × 1.3 m
天线推车重量约 90 kg
符合标准ISO 11451-2:2005(E)
CONFIGURATION INQUIRY
确认这款天线是否适合您的测试链路
请提供测试项目、目标频段、测试距离及场强要求。我们将协助核对天线、主机、功放、线缆与机械系统配置。
