辐射环与环传感器
ZN30303 + ZN30304

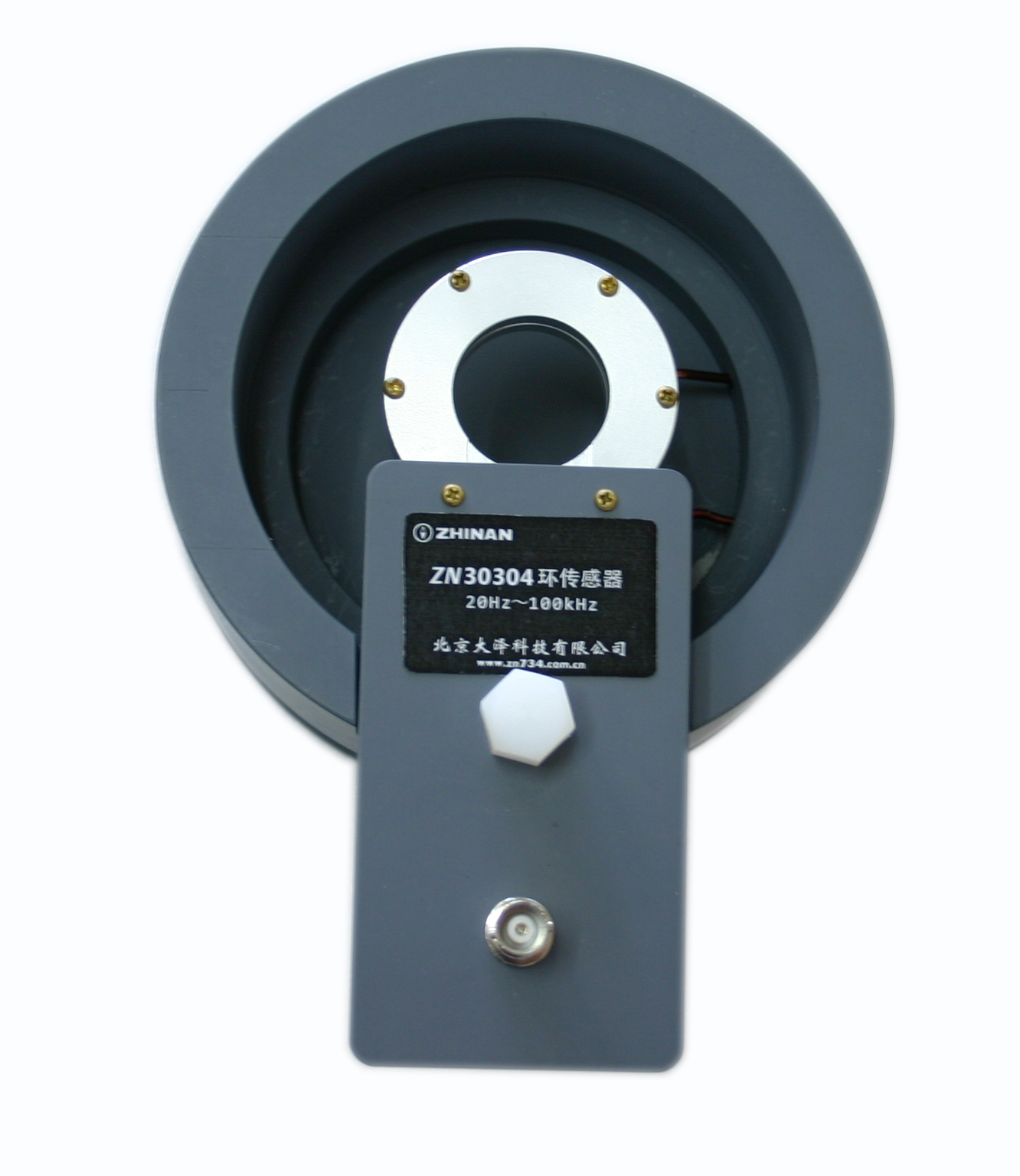

辐射环与环传感器
配套使用的辐射环与带静电屏蔽的环传感器，工作频率 20 Hz–100 kHz，用于低频磁场辐射敏感度测试及磁场校准。 说明书采用 GJB 151B-2013 RS101 方法，试验频段为 25 Hz–100 kHz。下载手册包含完整曲线与系数表。
工作频率20 Hz–100 kHz
辐射环直径120 mm
传感器直径40 mm
TECHNICAL SPECIFICATIONS
主要技术指标
以下数据依据当前系列彩页整理，项目配置与计量交付请以正式技术协议及随产品校准资料为准。
工作频率范围20 Hz–100 kHz
ZN30303 辐射环直径 120 mm，20 匝，Φ2.0 mm 漆包线
ZN30304 环传感器直径 40 mm，51 匝，7 × Φ0.07 mm 多股绝缘线，带静电屏蔽
参考试验方法GJB 151B-2013 RS101；说明书试验频段 25 Hz–100 kHz
校准布置辐射环与环传感器间距 50 mm
ZN30304 系数（1 kHz）69.6 dB(pT/μV)
标准配置辐射环、环传感器各 1 只；1 m BNC-BNC 电缆和 1 m BNC-接线柱电缆各 1 根；说明书、合格证
标准质保发货之日起 18 个月
