阻抗匹配器

ZN28100

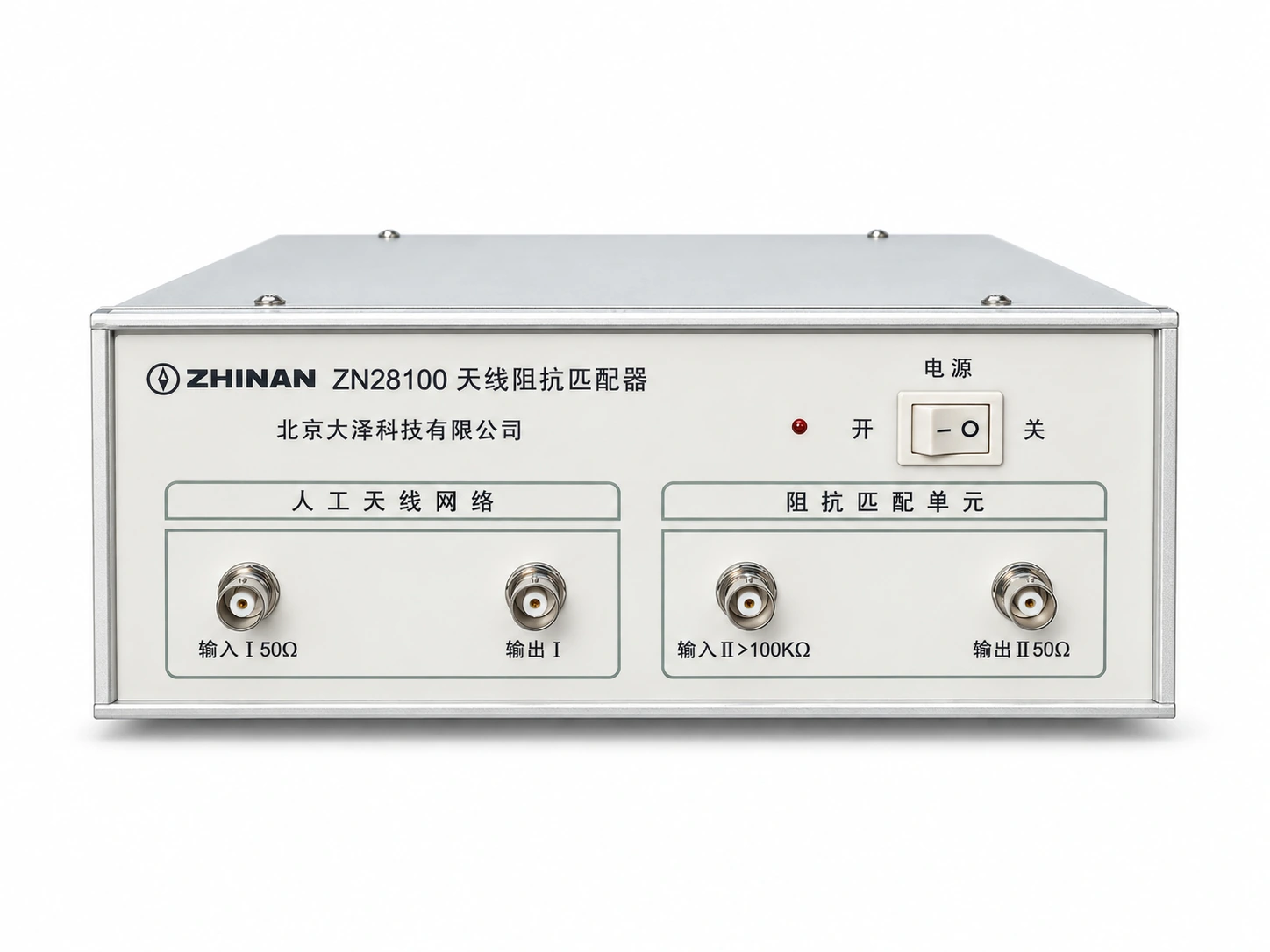

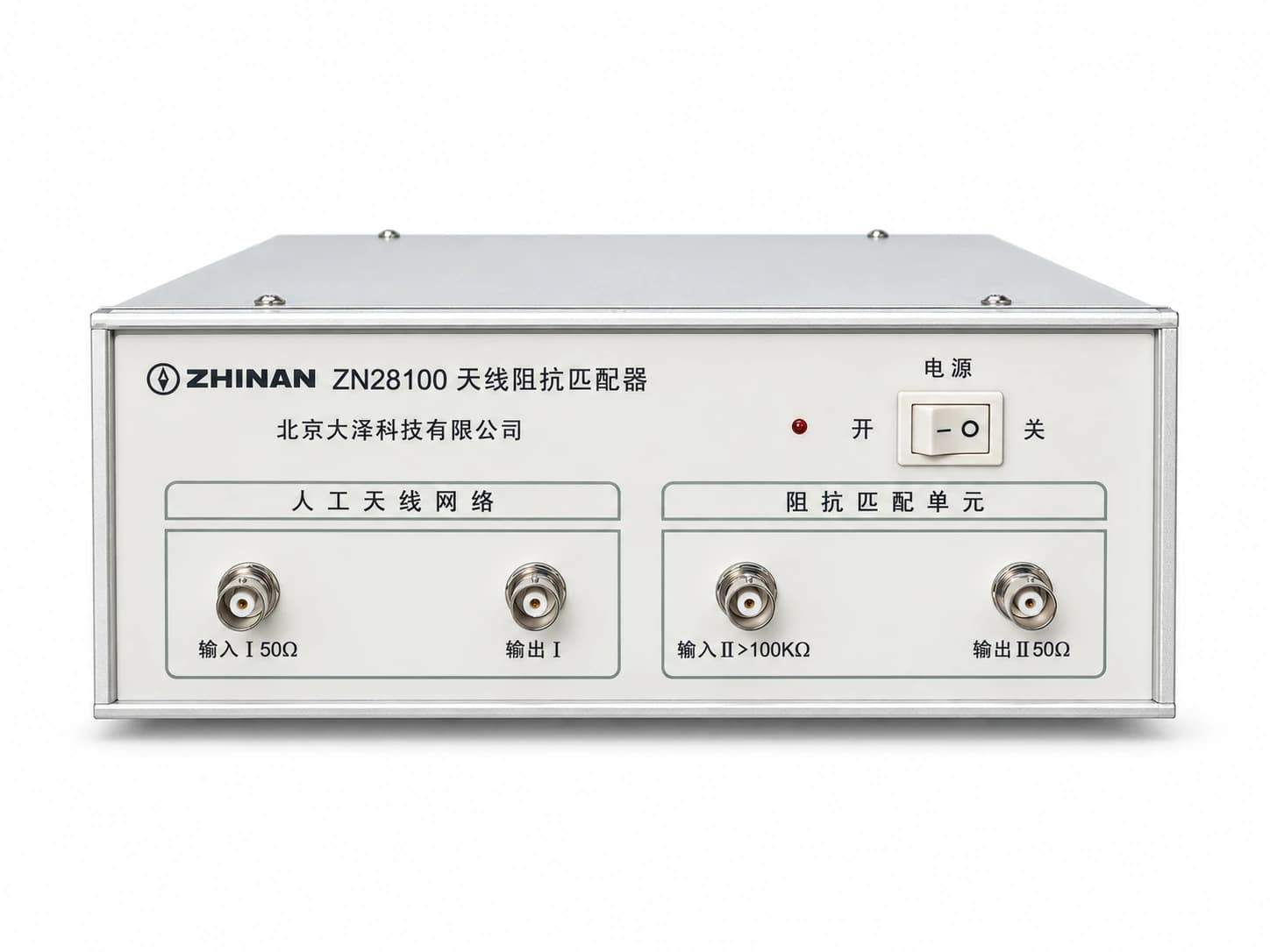

天线阻抗匹配器

面向车载接收天线与接收设备测量链路的天线阻抗匹配器，可与 ZN30800A 有源鞭状天线配合，用于长波、中波和短波频段参考电压测量。

150 kHz–6.2 MHz车载天线阻抗匹配、参考电压测量

TECHNICAL OVERVIEW

产品概览

频率范围150 kHz-6.2 MHz

人工天线网络输入阻抗50 Ω

阻抗匹配单元输入阻抗> 100 kΩ

输出阻抗50 Ω，驻波 < 1.4

增益精度±0.5 dB

功耗约 4 W

重量约 4 kg

人工天线网络与阻抗匹配单元组合输入阻抗 > 100 kΩ输出阻抗 50 Ω

RELATED STANDARDS

面向道路车辆电子部件的抗扰度试验系列，覆盖 BCI 大电流注入、线束抗扰度、辐射抗扰度 / ALSE、车载或便携发射机模拟、替代法校准与电流监测等配置。选型时需要区分注入、发射、监测和校准链路，按具体试验方法匹配天线、注入钳、监测钳和测试系统。
