SYSTEM POSITION
功率源与收发天线组成完整测试配置
ZN1183A 采用频率锁相技术合成功率源，配合同频段发射和接收天线使用。彩色液晶触摸屏便于设置频点；交流电源和外接 12 V 电池两种供电方式，适合实验室与现场测试。
验收判断用于屏蔽室、方舱和屏蔽机柜交付时的屏蔽效能确认。
薄弱点排查围绕门缝、接缝、窗口、线缆入口和滤波接口定位问题。
复测留痕把整改前后结果、周期维护数据和项目记录统一沉淀。
TEST CHAIN
从信号源到接收机的测试链路
按测试频点选择匹配天线和距离，并使用接收机记录规定条件下的接收电平。接收机选型须与测量方法及灵敏度要求匹配。
01
信号源
提供稳定测试频点与输出功率，是屏蔽效能测试链路的发射端。
02
发射天线
按低频磁场、平面波和微波频段匹配不同发射方式。
03
被测屏蔽体
屏蔽室、方舱、机柜或结构件，需要明确测试点位与开闭状态。
04
接收链路
接收天线、线缆与接收机配合记录泄漏信号并计算屏蔽效能。
FREQUENCY COVERAGE
9 kHz-20 GHz，覆盖典型屏蔽效能测试频段
低频关注磁场穿透，高频关注接缝、窗口和结构泄漏。不同频段的天线、距离和布点方式需要一起确认。
低频磁场9 kHz-150 kHz
适合屏蔽室、方舱、机柜等低频磁场屏蔽性能验证
中高频电场150 kHz-1 GHz
覆盖常见门缝、接缝、通风窗和线缆入口薄弱点排查
微波频段1 GHz-20 GHz
用于高频泄漏验证、验收复测和整改前后对比
APPLICATION SCENARIOS
适用测试对象
适用于屏蔽室、屏蔽方舱、机柜及局部结构件的验收、复测和泄漏排查。具体测试方法按项目要求确定。
01
屏蔽室 / 电波暗室
新建验收、周期复测、门缝和通风窗泄漏定位。
02
电子屏蔽方舱
现场交付、移动平台维护和舱体结构一致性检查。
03
局部结构件
窗口、滤波器、穿墙板、密封条等改造前后对比。
标准关联
对应 GB/T 12190、GJB 5792A 等屏蔽效能测试要求。
整改对比
支持结构、密封、滤波和线缆处理前后的结果对比。
报告输入
测试数据可作为验收、复测和内部质量记录基础。
系统扩展
可与高频点频信号源、便携测试仪和监测系统联动选型。
TECHNICAL PARAMETERS
技术指标
完整频段、输出电平、供电和运输信息，便于设备选型与现场测试准备。测量前需预热 10 分钟以上。
频率范围9 kHz-20 GHz
频率稳定度5 × 10^-8
频率准确度±1% (9 kHz - 1 GHz)；±0.01% (1 GHz - 20 GHz)
输出幅度≥16 dBm（9 kHz-18 GHz）；≥10 dBm（18-20 GHz）
输出阻抗 / 接口50 Ω / N 型
显示与操作彩色液晶触摸屏
交流供电90-240 V，50/60 Hz，2 A 保险管
直流供电 / 续航外接 12 V 电池，连续工作 >1 小时
功耗约 60 W
主机尺寸 / 重量310 × 150 × 380 mm；约 5 kg
主机及附件箱826 × 532 × 332 mm；约 25 kg
附件箱826 × 532 × 332 mm；约 24 kg
工作环境0-40°C；20%-90% RH（40°C）；86-106 kPa
预热要求测量前预热 10 分钟以上
标准质保18 个月
TEST PERFORMANCE
规定距离下的接收电平
以下为说明书中的全部测试频点，测量前需预热 10 分钟以上。
14 kHz · 60 cm≥100 dBμV
100 kHz · 60 cm≥100 dBμV
200 kHz · 60 cm≥100 dBμV
1 MHz · 60 cm≥100 dBμV
15 MHz · 60 cm≥100 dBμV
100 MHz · 200 cm≥100 dBμV
450 MHz · 200 cm≥100 dBμV
950 MHz · 200 cm≥100 dBμV
1.5 GHz · 200 cm≥100 dBμV
3 GHz · 200 cm≥100 dBμV
6 GHz · 200 cm≥100 dBμV
10 GHz · 200 cm≥100 dBμV
18 GHz · 200 cm≥100 dBμV
频率步进
9 kHz-100 kHz1 kHz
100 kHz-1 MHz10 kHz
1 MHz-10 MHz100 kHz
10 MHz-1 GHz1 MHz
1 GHz-10 GHz10 MHz
10 GHz-20 GHz100 MHz

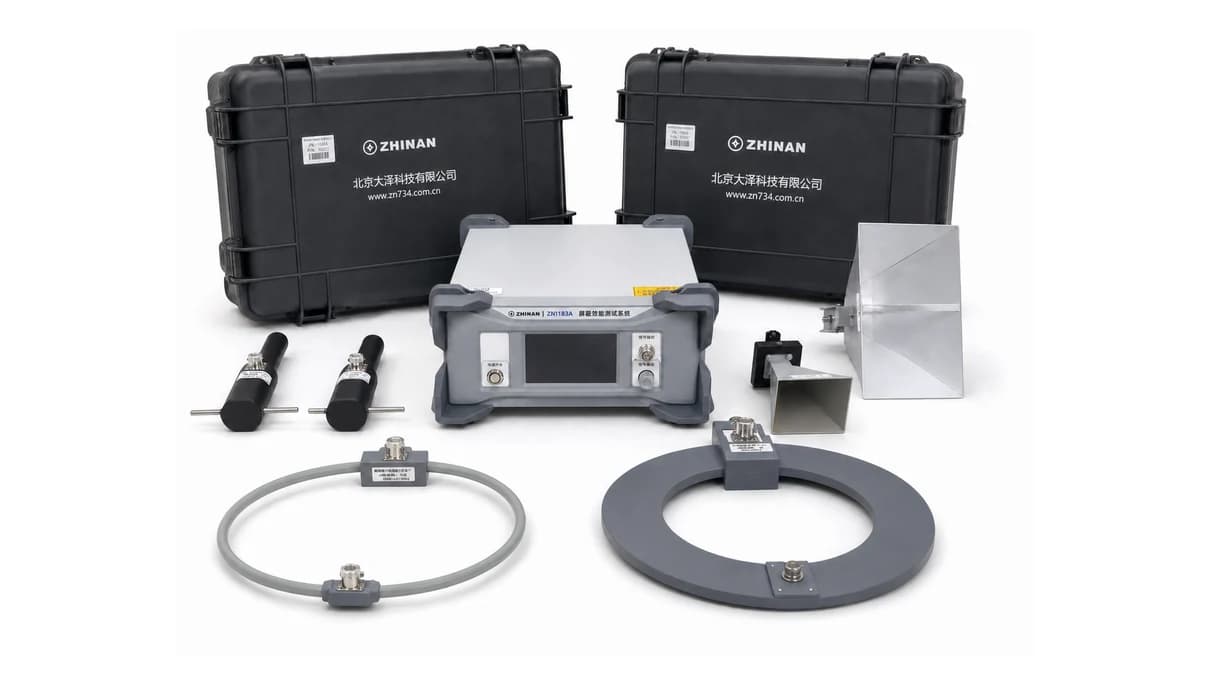

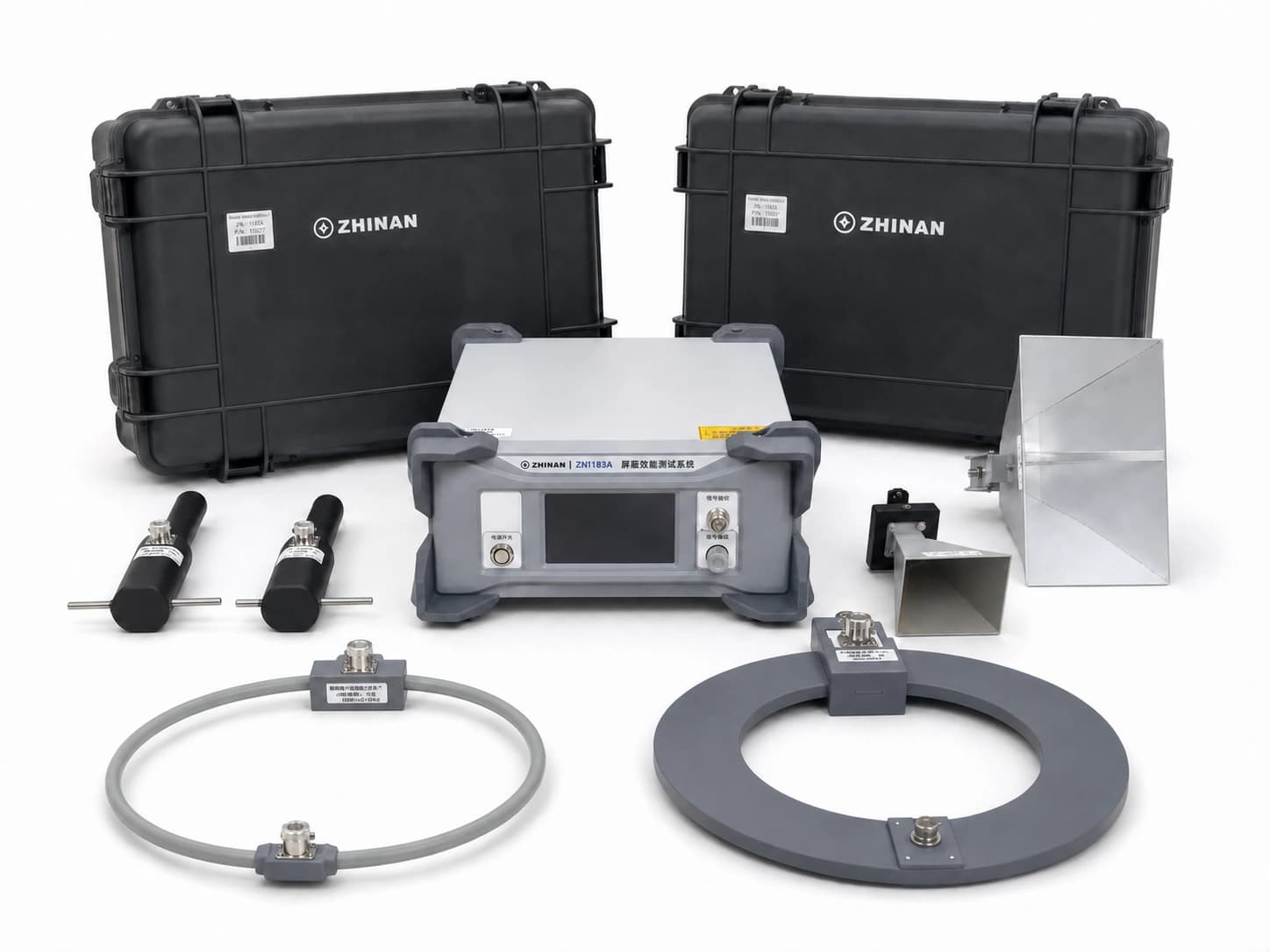

标准配置
环型天线14 kHz / 100 kHz / 200 kHz / 1 MHz 共用一对；15 MHz 一对
偶极子天线及振子100 MHz、950 MHz 各一对；100 MHz 振子两对；450 MHz 振子两对（接于 950 MHz 偶极子天线）
喇叭天线1-10 GHz 大喇叭一对；10-20 GHz 小喇叭一对
射频线缆2 m N-N 低损耗电缆两根；5 m N-J5-N-J5 电缆两根
支架与量具三脚架两个；盒尺一个；标尺四个
电源与资料电源线一根；可充电电池两个；直流电源线一条；充电器一个；说明书一份
DOCUMENTS
数据手册与测试服务
下载黑白数据手册，查看完整技术参数、13 个测试频点、附件清单和设备全家福。也可联系技术团队确认屏蔽效能测试配置。
GB/T 12190GJB 5792A屏蔽效能实测屏蔽效能系统
CONFIGURATION INQUIRY
咨询测试配置
请提供被测对象、尺寸、目标标准、频率范围和现场供电条件，以便确认设备、天线和接收链路配置。
