屏蔽效能

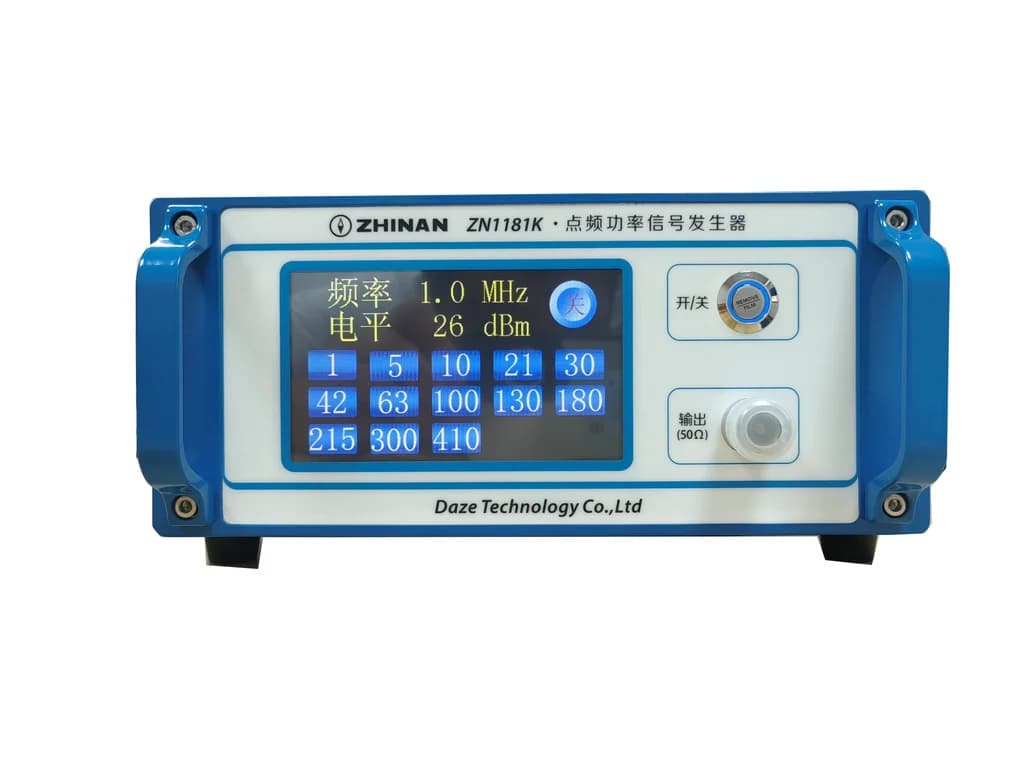

ZN1181K

点频功率信号源

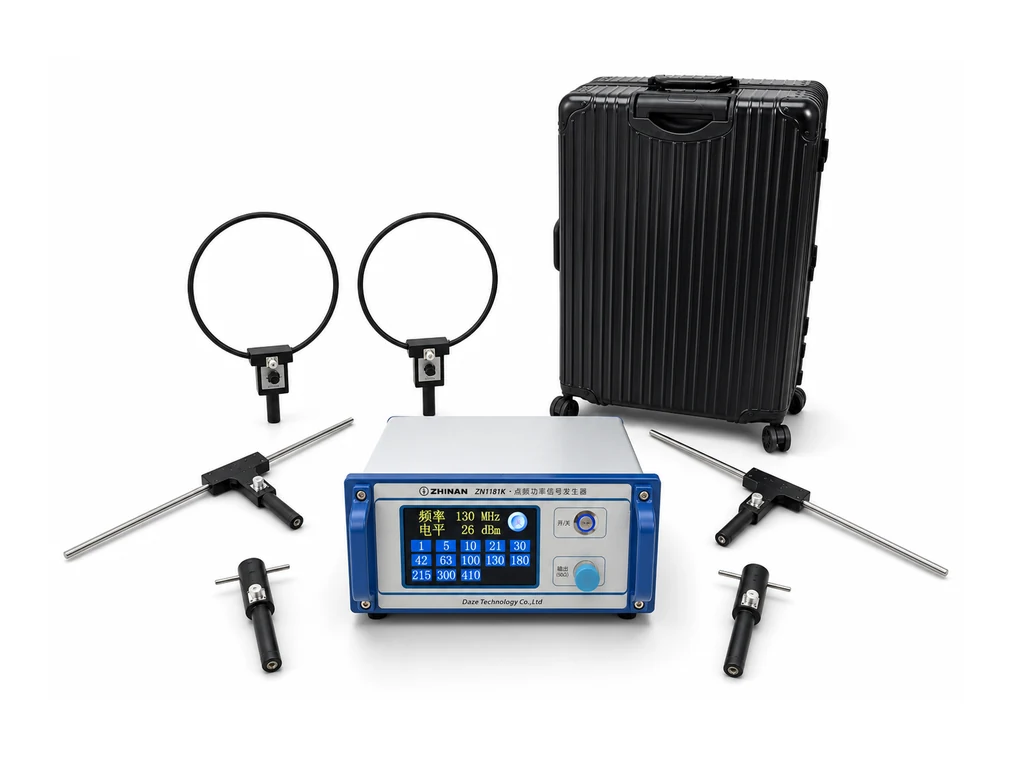

13 个固定频点触屏式功率信号源，与环形天线、偶极子天线及频谱分析仪配套，用于小型屏蔽体和机柜屏蔽效能测试。

1 MHz-410 MHz小型屏蔽体、机柜、无线模组外壳

TECHNICAL OVERVIEW

产品概览

频率点1 / 5 / 10 / 21 / 30 / 42 / 63 / 100 / 130 / 180 / 215 / 300 / 410 MHz

频率稳定度±1×10^-5

输出阻抗50Ω ±5%

供电220 V ±10%，50 Hz ±2 Hz

13 个固定频点典型输出电平 ≥100 dBμV触摸屏操作界面

RELATED STANDARDS

规定电磁屏蔽室屏蔽效能的测量方法，覆盖低频磁场、平面波和微波等典型频段。用于屏蔽室、屏蔽方舱、机柜和结构件验收时，需要关注发射源、接收链路、测试点位和复测一致性。

面向军用涉密屏蔽体及相关设施的屏蔽效能测试参考体系，常用于屏蔽室验收、机柜测试和多频点复测。配置设备时要把频点、测试距离、门缝薄弱点、监测周期和数据留痕一起考虑。
